MED9.6.1 — sterownik (BUICK)

Dane modułu

Marka
BUICK
Producent sterownika
BOSCH
Nośnik / chip
MPC561(2)
Tryb pracy
BENCH
Adapter
P003+/MP001
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

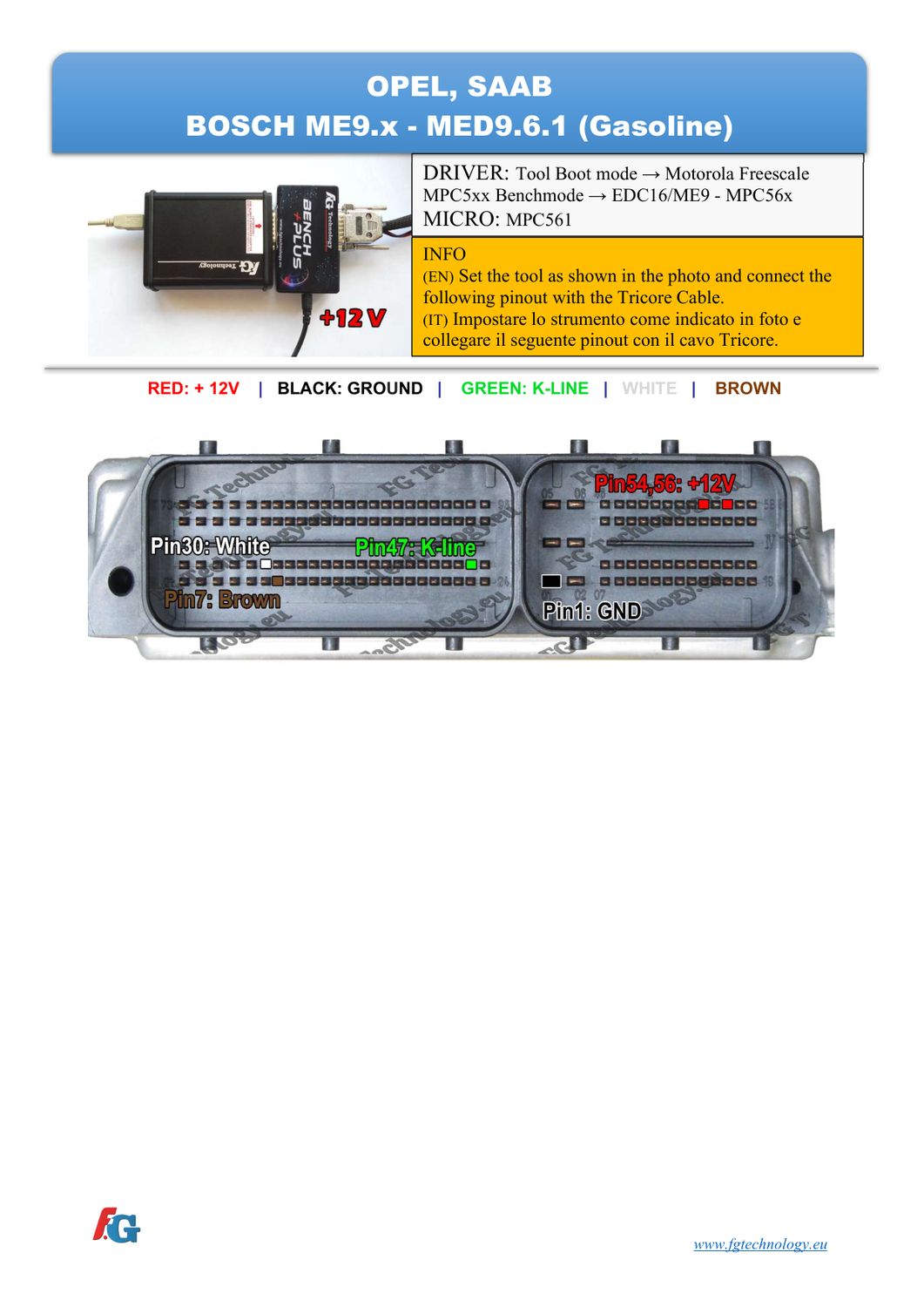

Schemat złącza — BENCHMODE ME9x MED9.6.1 MOTOROLA OPEL-SAAB
Schemat złącza — BENCHMODE ME9x MED9.6.1 MOTOROLA OPEL-SAAB
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC561(2) — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

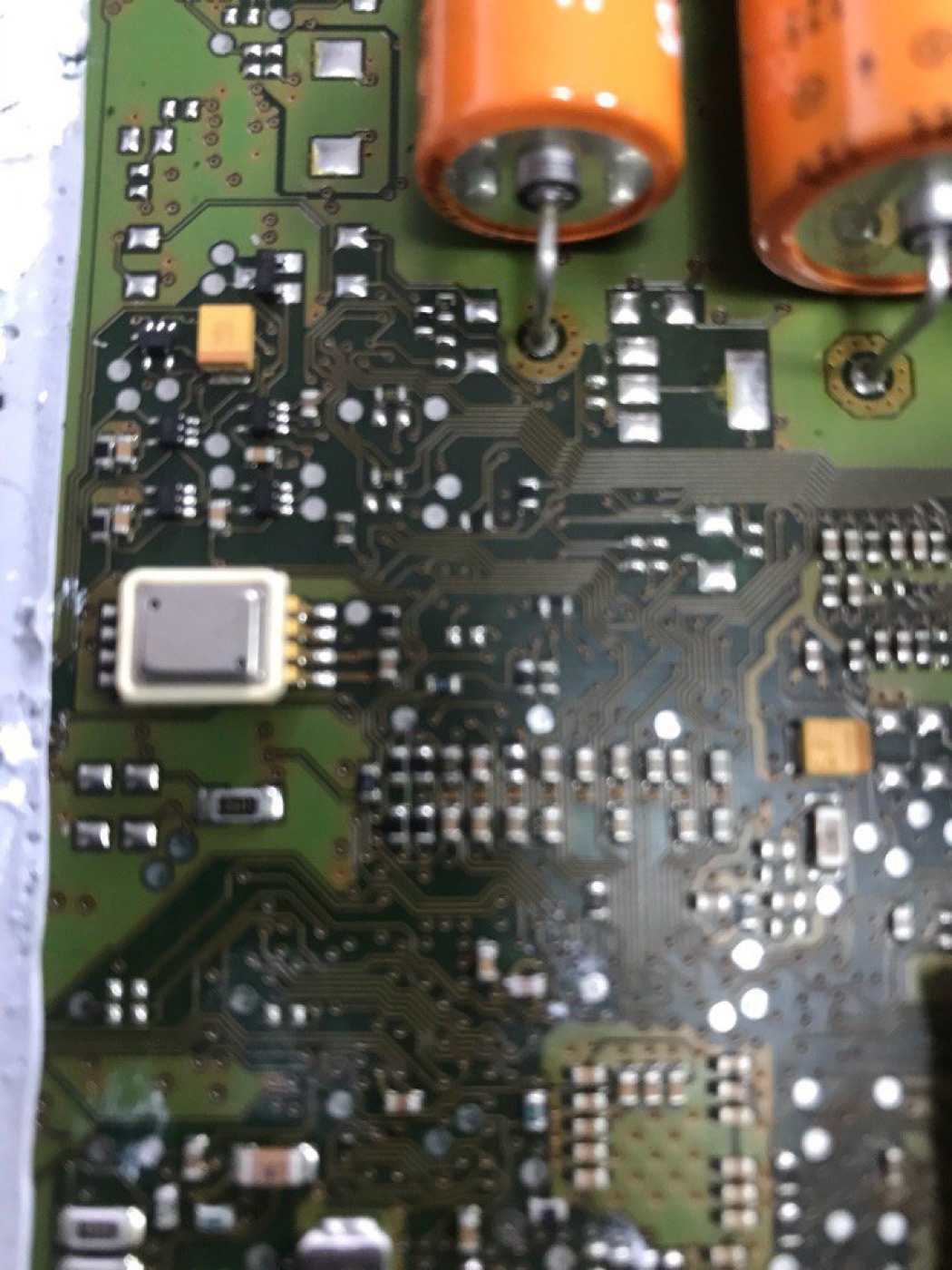

Płytka — MED9.6.1
Płytka — MED9.6.1

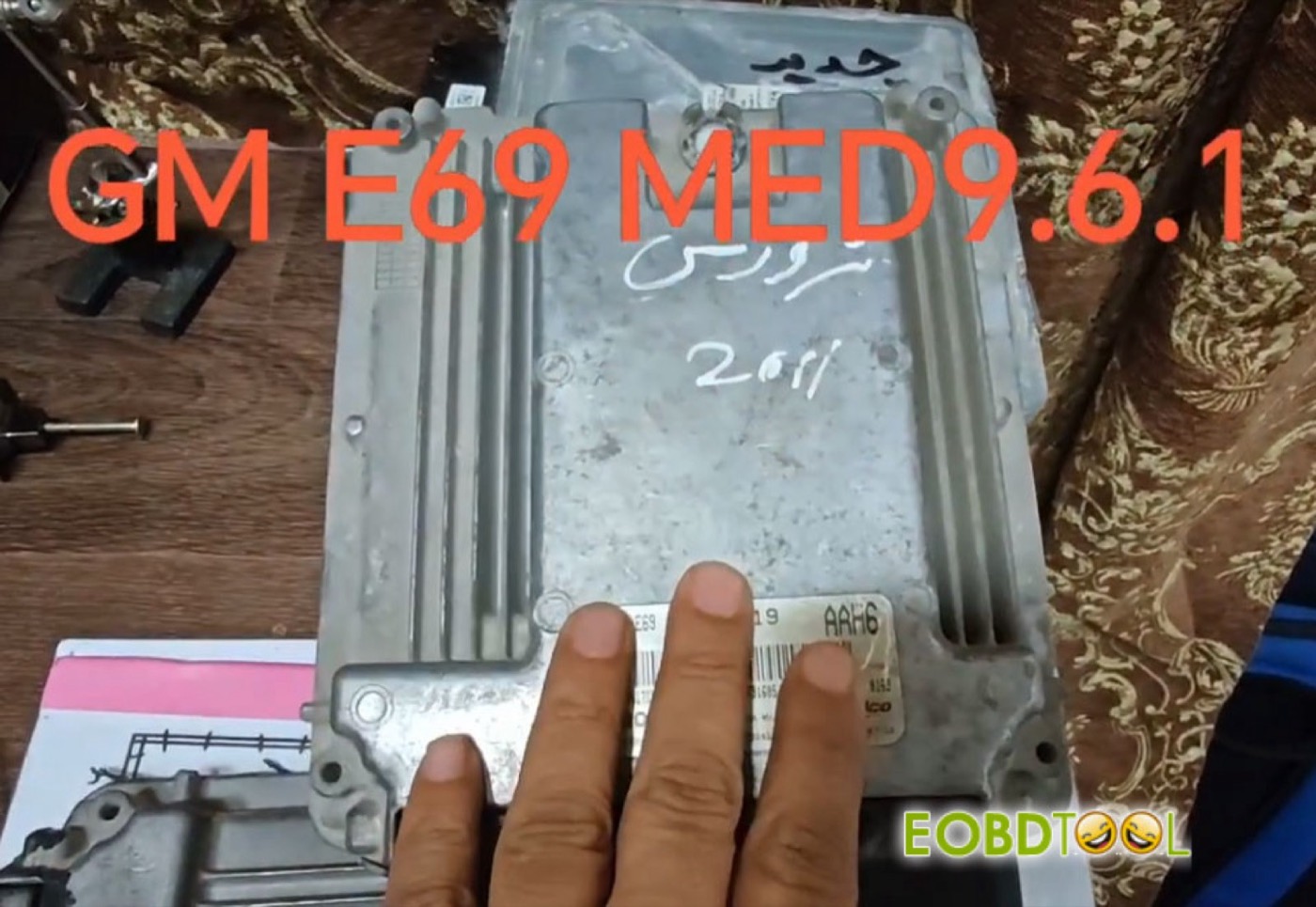

Blok — MED9.6.1
Blok — MED9.6.1
K-TAG — MED9.6.1 (instrukcja podłączenia)
K-TAG — MED9.6.1 (instrukcja podłączenia)

Podobne bloki

E37BUICKE39BUICKE67BUICKE78BUICKE80BUICKE83BUICKE39ABUICKMT60BUICK
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
