MED17.9.3 — sterownik (HONDA)

Dane modułu

Marka
HONDA
Producent sterownika
BOSCH
Nośnik / chip
TC1793
Tryb pracy
BENCH/BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

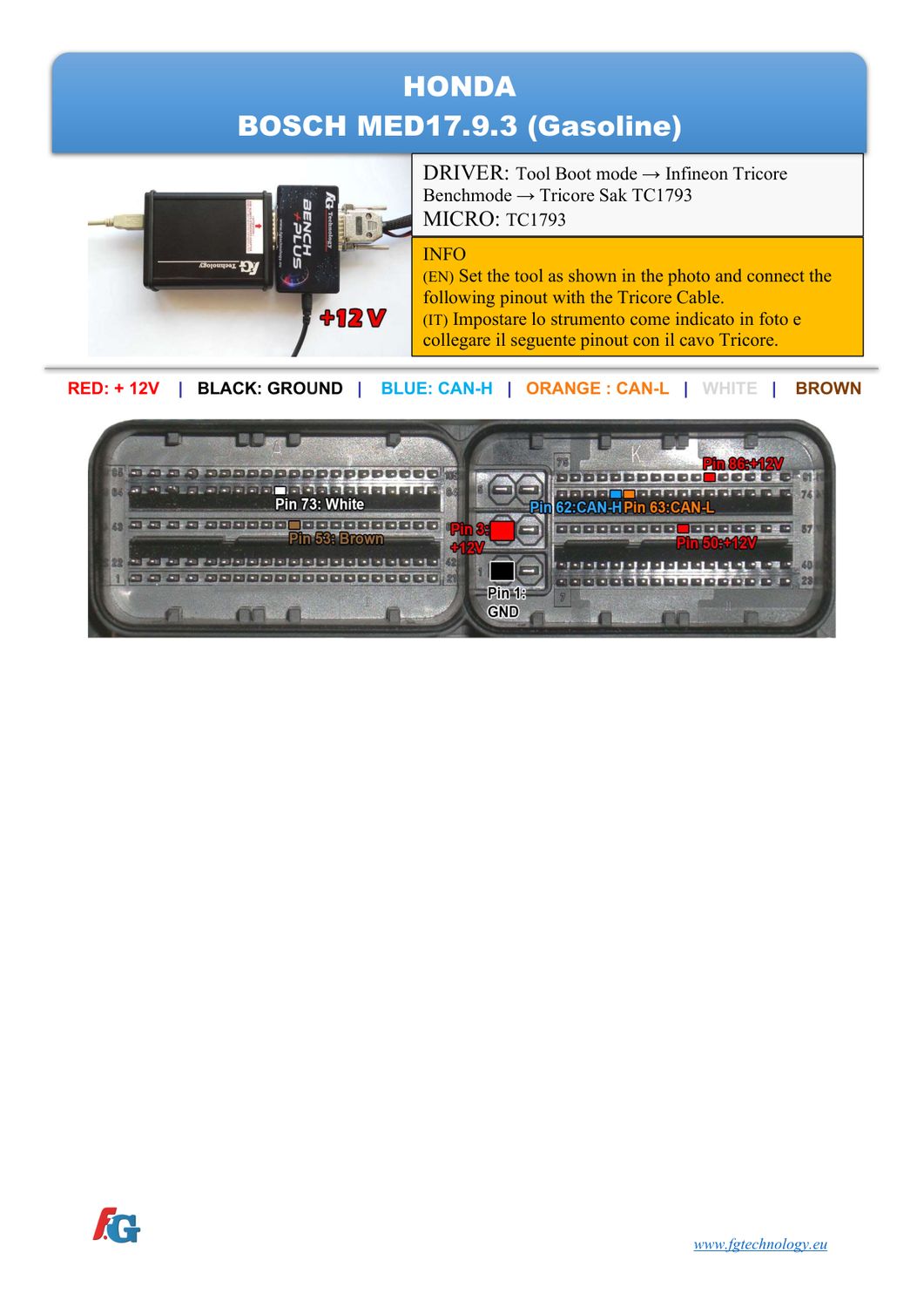

Schemat złącza — BENCHMODE MED17.9.3 TC1793 HONDA
Schemat złącza — BENCHMODE MED17.9.3 TC1793 HONDA
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

T94-2GroundT94-23+12VT94-39GPT1T94-58GPT2T94-65CAN HighT94-84+12VT94-87CAN Low
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1793 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

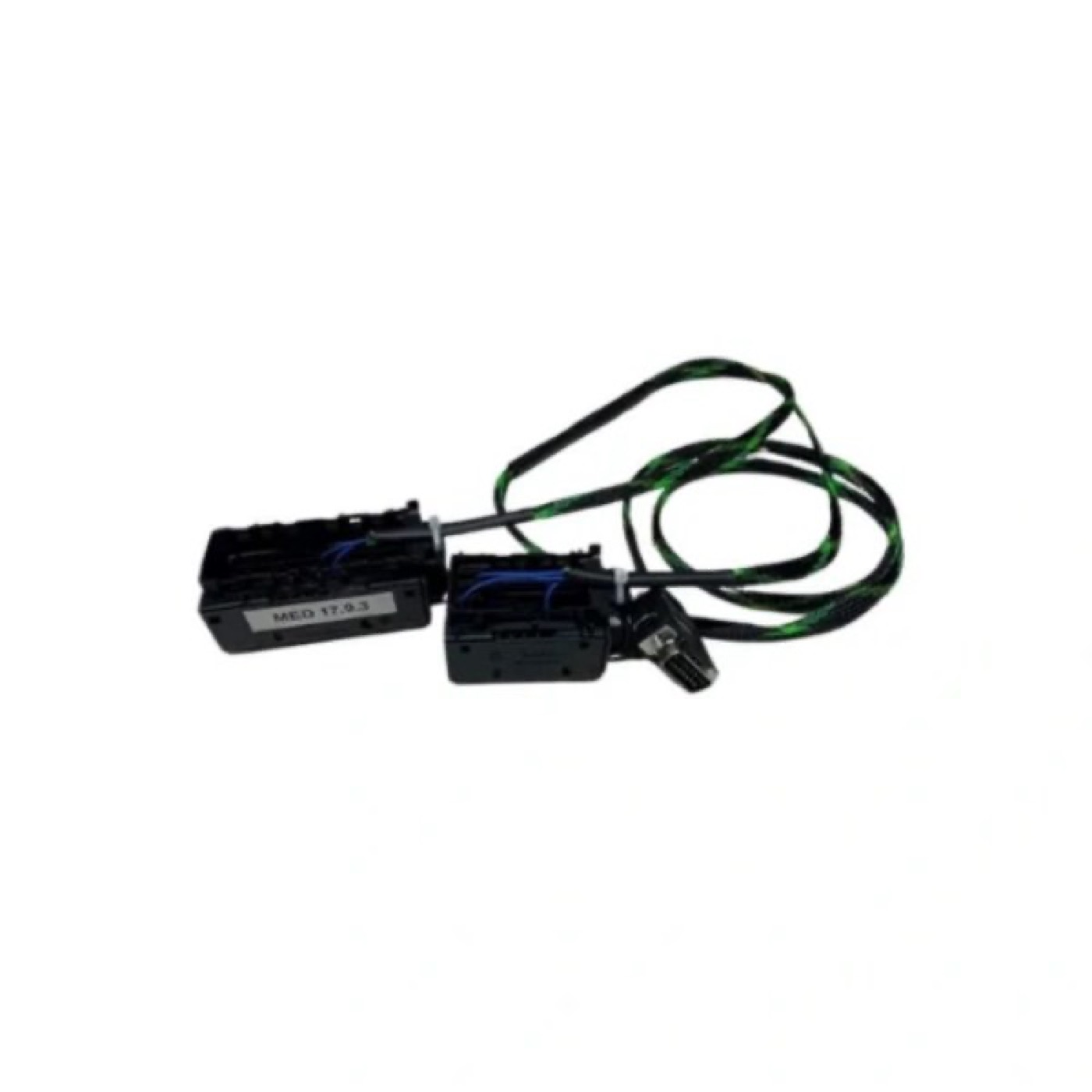

Blok — MED17.9.3
