MED17.82.1 — sterownik (BORGWARD)

Dane modułu

Marka
BORGWARD
Producent sterownika
BOSCH
Nośnik / chip
TC1767
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

T60-53GPT1T60-58GPT2T94-1GroundT94-5+12VT94-67CAN LowT94-68CAN HighT94-87+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1767 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

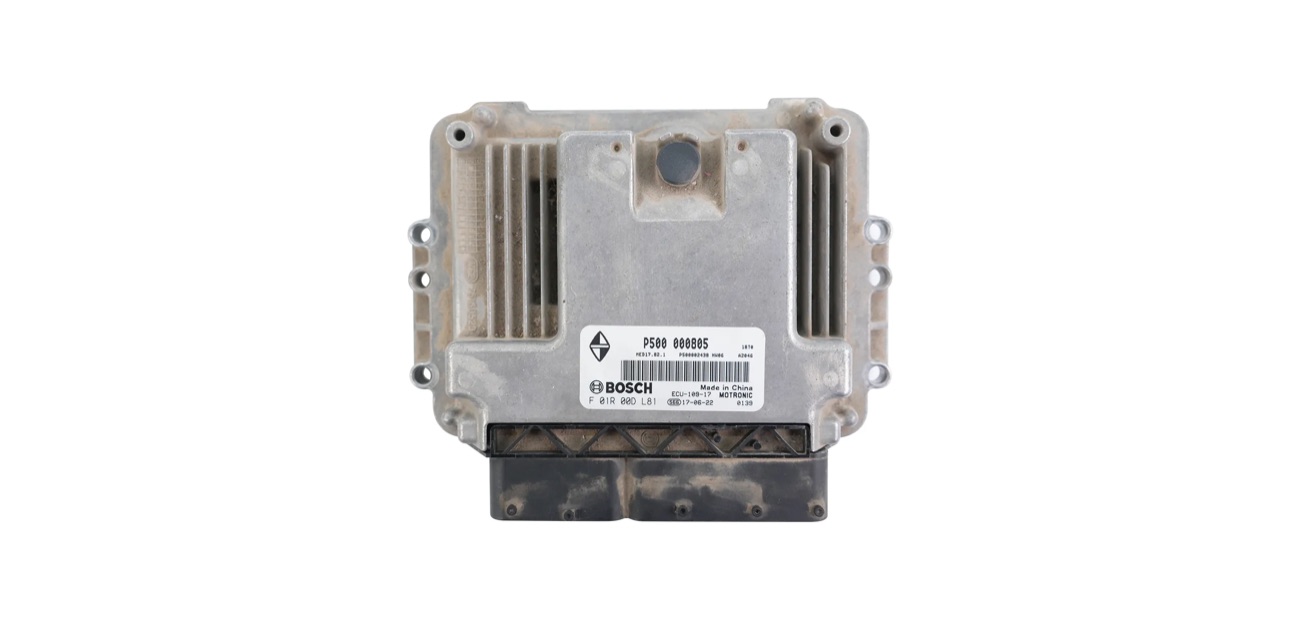

Blok — BOSCH MED17.82.1 ECU
Blok — BOSCH MED17.82.1 ECU

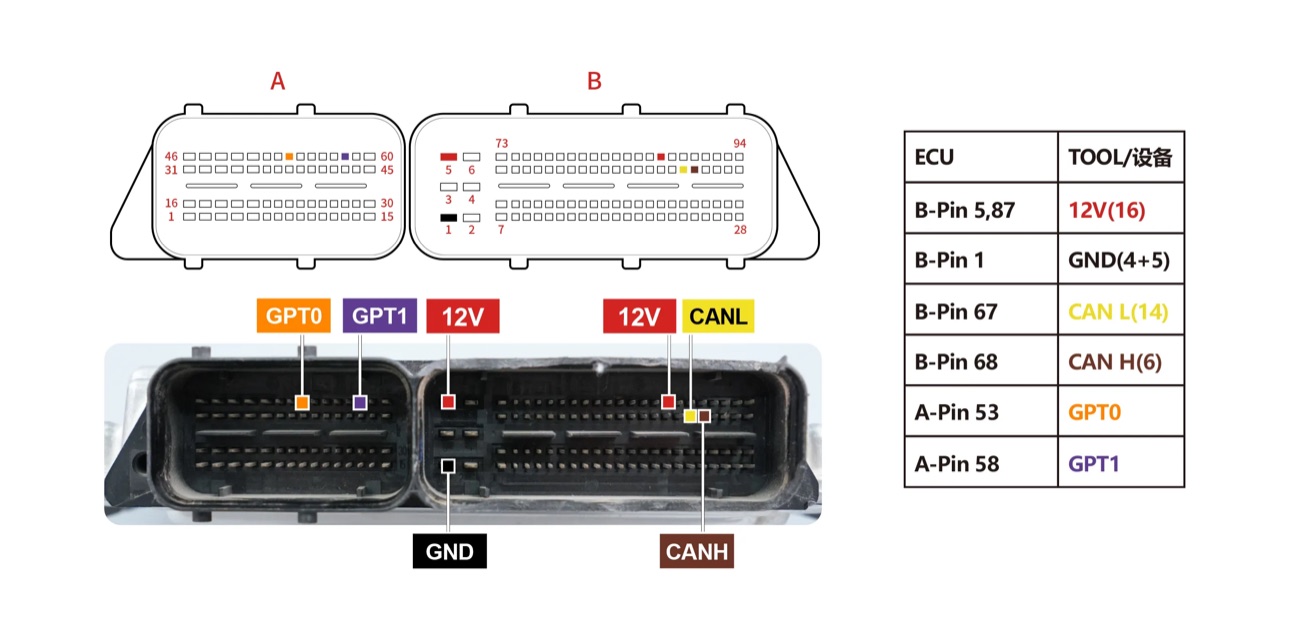

Podłączenie — BENCH TC1767 MED17.8.21
Podłączenie — BENCH TC1767 MED17.8.21
