MED17.8.2 — sterownik (GEELY)

Dane modułu

Marka
GEELY
Producent sterownika
BOSCH
Nośnik / chip
TC1767
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF · VIN
Funkcje (lista producenta)
R/W INT EEPROM, R/W INT FLASH (CS), BOOT
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

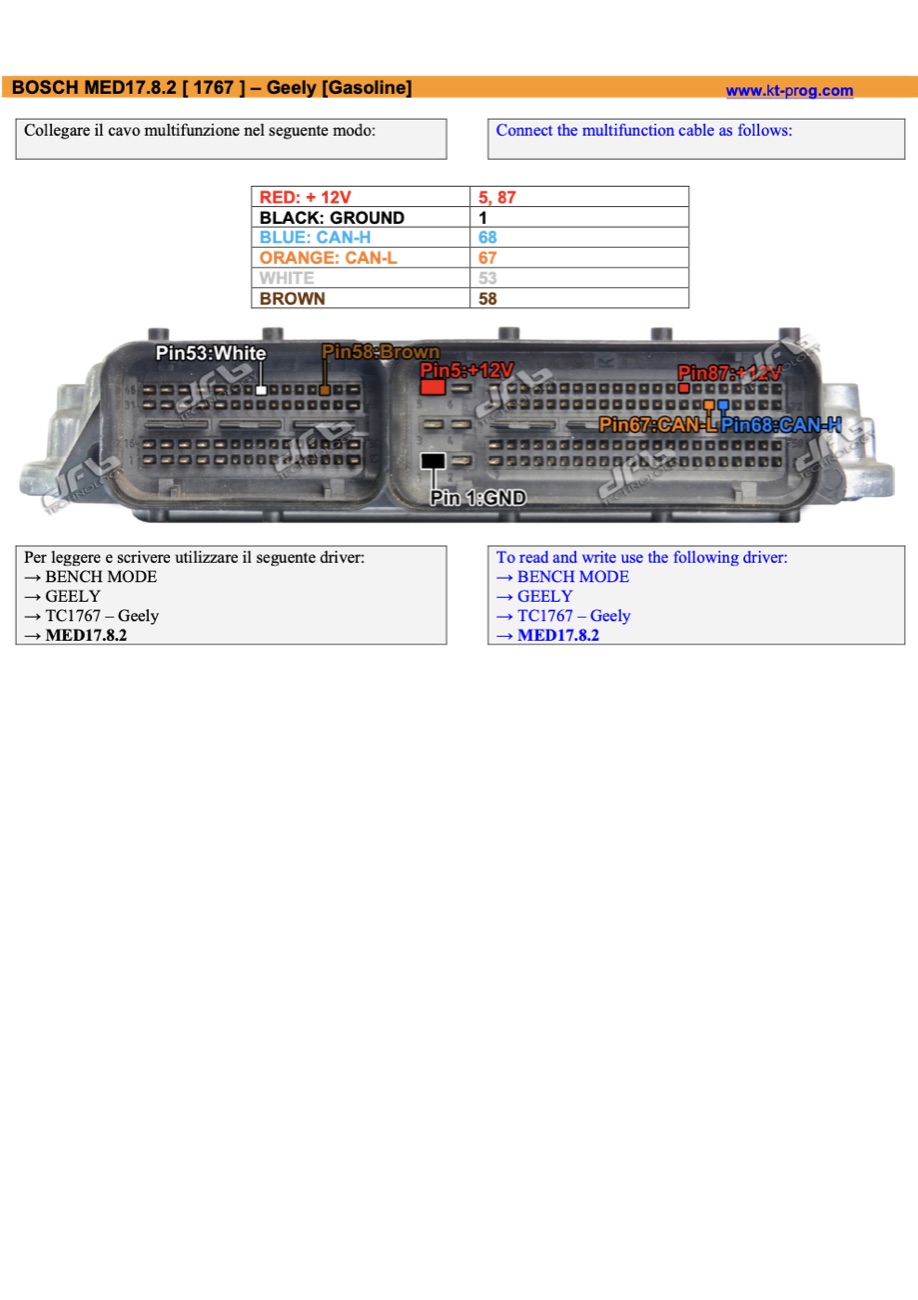

Schemat złącza — BOSCH MED17.8.2 [ 1767 ] – GEELY [GASOLINE] · manual DFOX (BENCH)
Schemat złącza — BOSCH MED17.8.2 [ 1767 ] – GEELY [GASOLINE] · manual DFOX (BENCH)
Przed podłączeniem sprawdź numery pinów w module.

Podłączenie na stole — numery pinów

T60-53GPT1T60-58GPT2T94-1GroundT94-5+12VT94-67CAN LowT94-68CAN HighT94-87+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1767 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

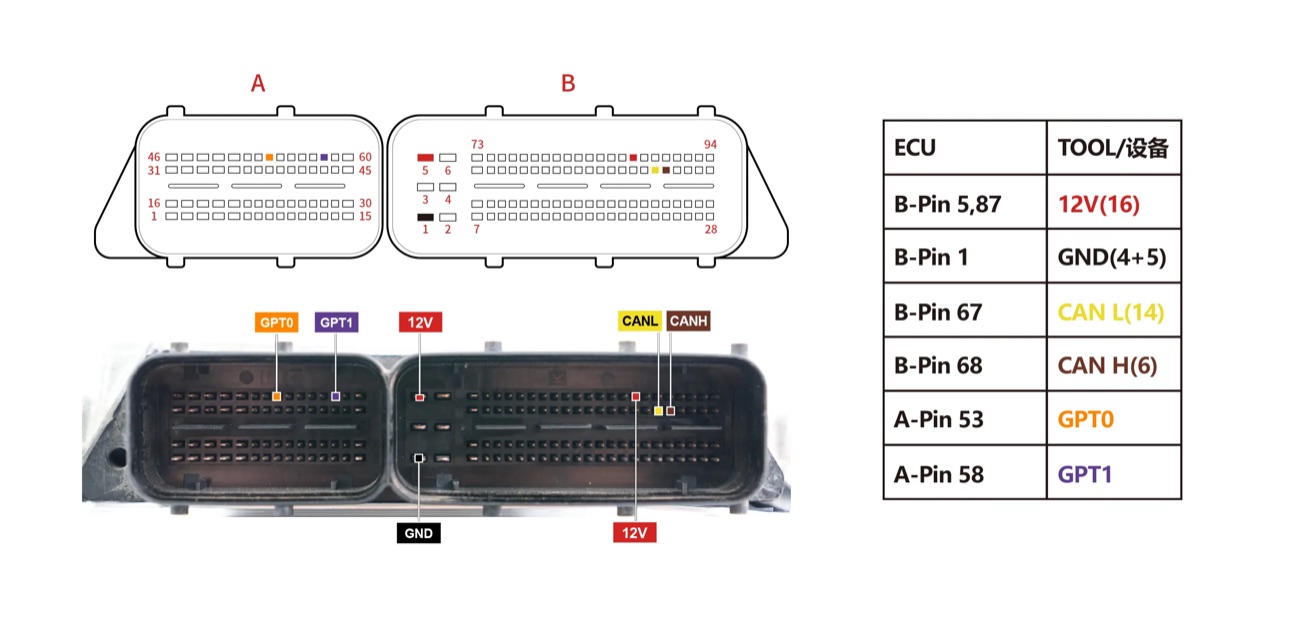

Podłączenie — BENCH TC1767 MED17.8.2 1
Podłączenie — BENCH TC1767 MED17.8.2 1

Podobne bloki

MT80GEELYMED17GEELYMT20UGEELYMT22UGEELYM7.9.7GEELY
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
