MED17.8.10 HW2 — sterownik (GEELY)

Dane modułu

Marka
GEELY
Producent sterownika
BOSCH
Nośnik / chip
TC1728
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS · IMMO OFF · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

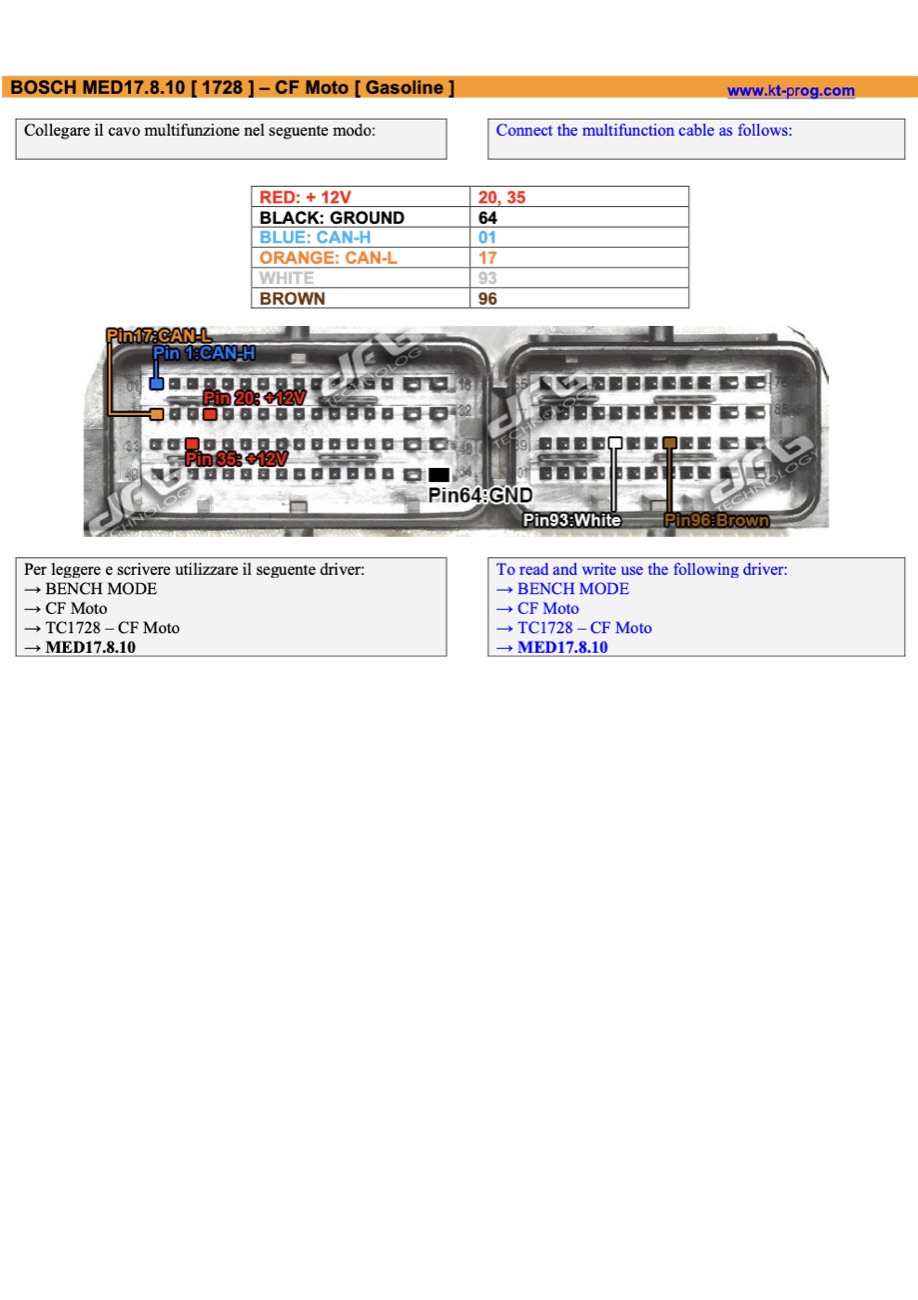

Schemat złącza — BOSCH MED17.8.10 [ 1728 ] – CF MOTO [ GASOLINE ] · manual DFOX (BENCH)
Schemat złącza — BOSCH MED17.8.10 [ 1728 ] – CF MOTO [ GASOLINE ] · manual DFOX (BENCH)
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC1728 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Adapter — TC1728 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC1728 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki

MT80GEELYMED17GEELYMT20UGEELYMT22UGEELYM7.9.7GEELY
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
