ME9.7 — sterownik (BENZ)

Dane modułu

Marka
BENZ
Nośnik / chip
producent nie podaje oznaczenia
Tryb pracy
BENCH
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH
OBDSTAR ECU MASTER
zasilanie 12 V i adapter BENCH
· producent nie podaje oznaczenia pamięci — chip potwierdzamy przy module

Schemat połączenia

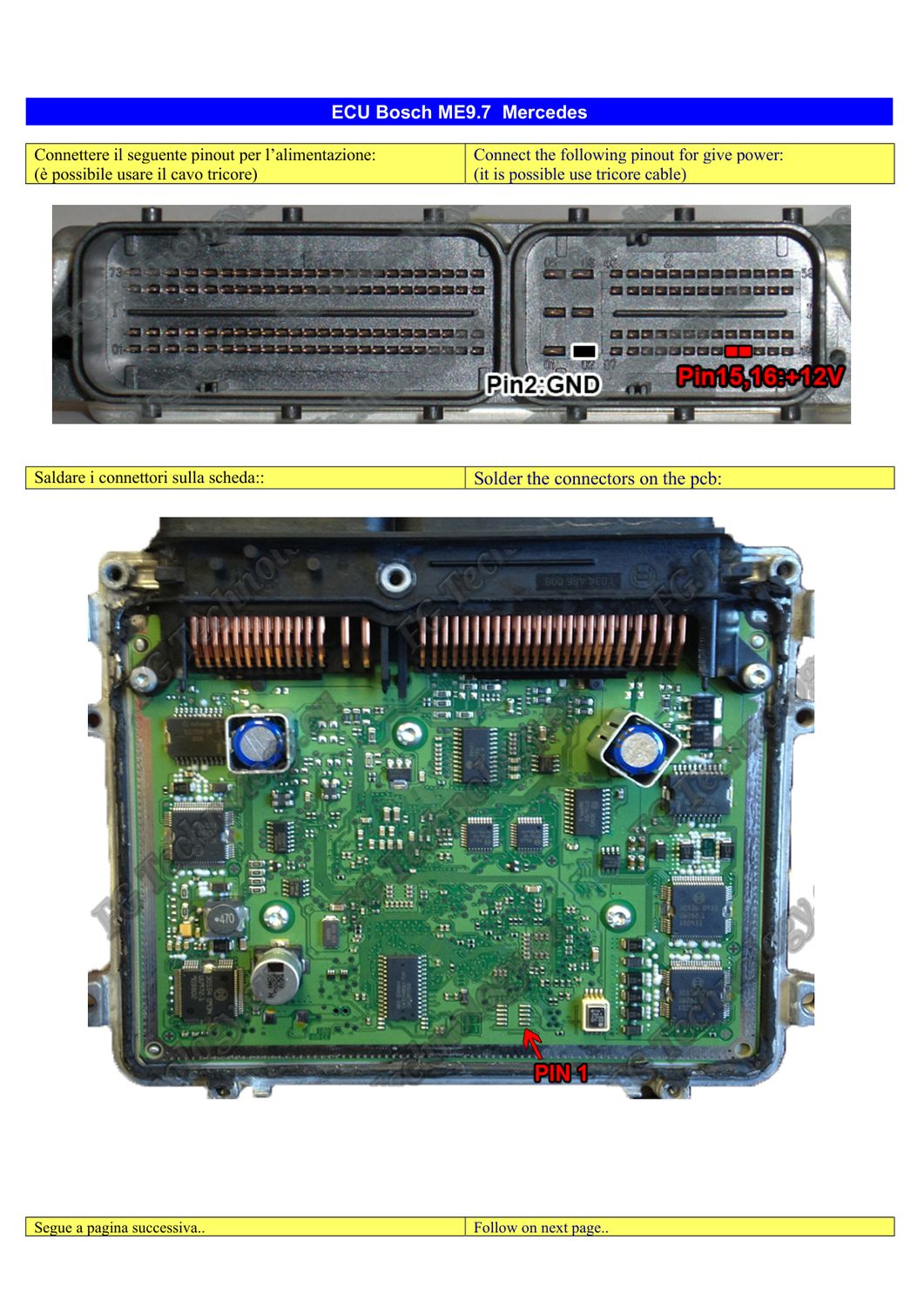

Schemat złącza — MPC55x MPC56x BOSCH ME9.7 MERCEDES
Schemat złącza — MPC55x MPC56x BOSCH ME9.7 MERCEDES
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ME9.7 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

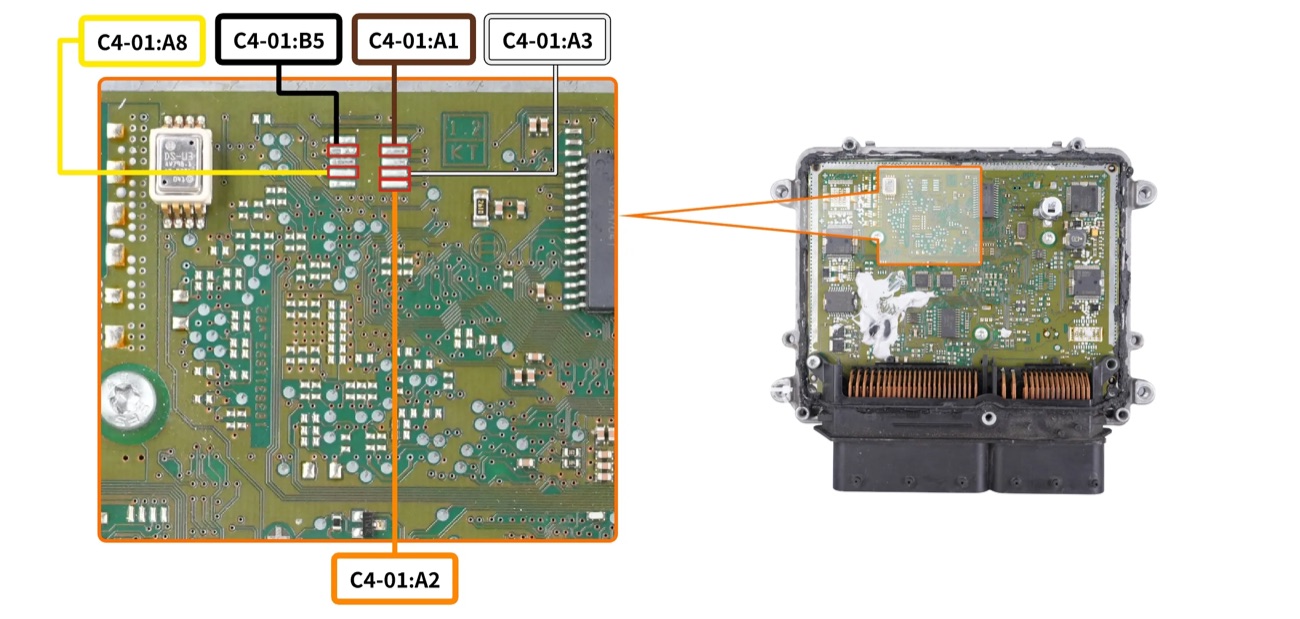

Blok — BENZ ME9.7 BDM
Blok — BENZ ME9.7 BDM

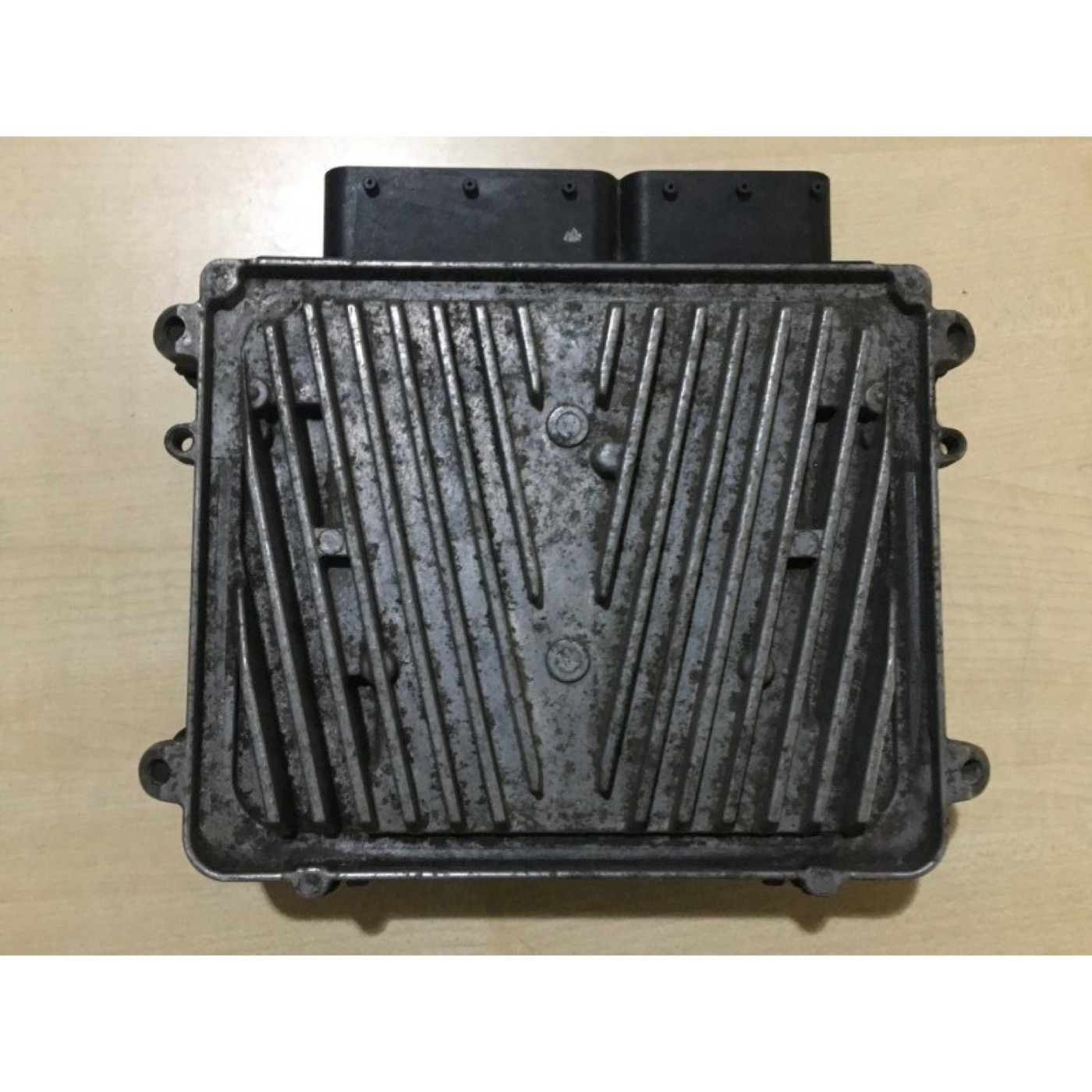

Blok — MB_BOSCH_ME9.7
Blok — MB_BOSCH_ME9.7

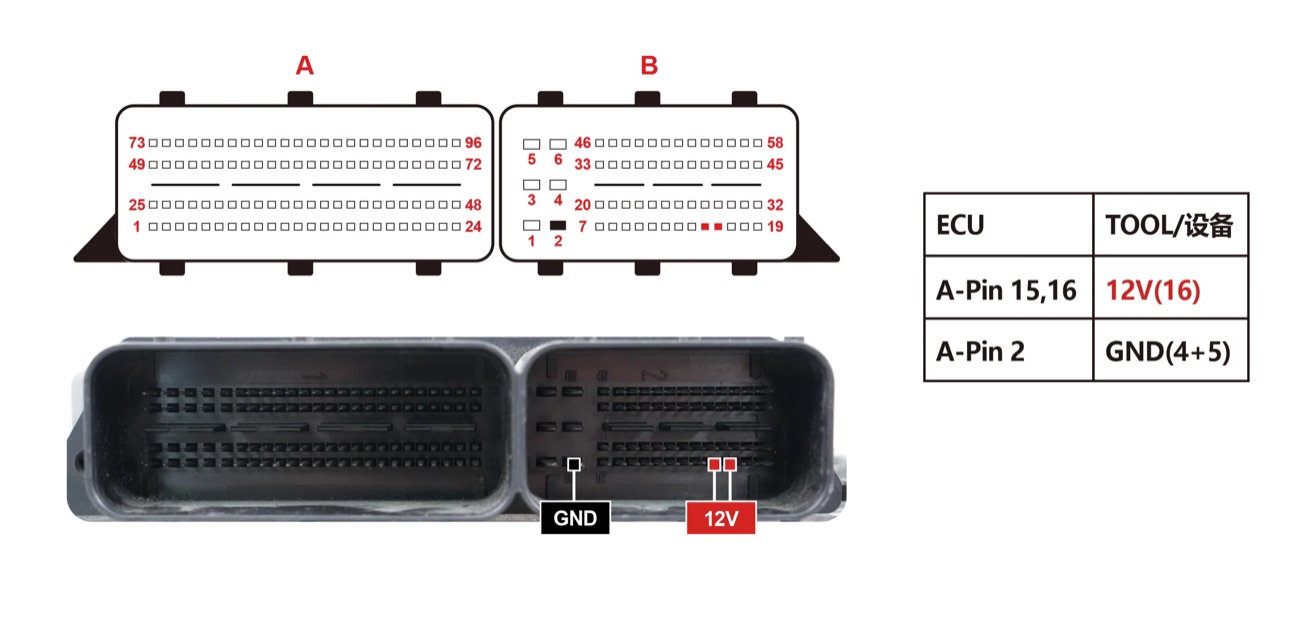

Podłączenie — BENZ ME9.7 BENCH
Podłączenie — BENZ ME9.7 BENCH
