MD1CS012 — sterownik (GENESIS)

Dane modułu

Marka
GENESIS
Producent sterownika
BOSCH
Nośnik / chip
TC298TP
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Funkcje (lista producenta)
R/W INT EEPROM, R/W INT FLASH, Read ISN, Write VIN (CS), BOOT
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

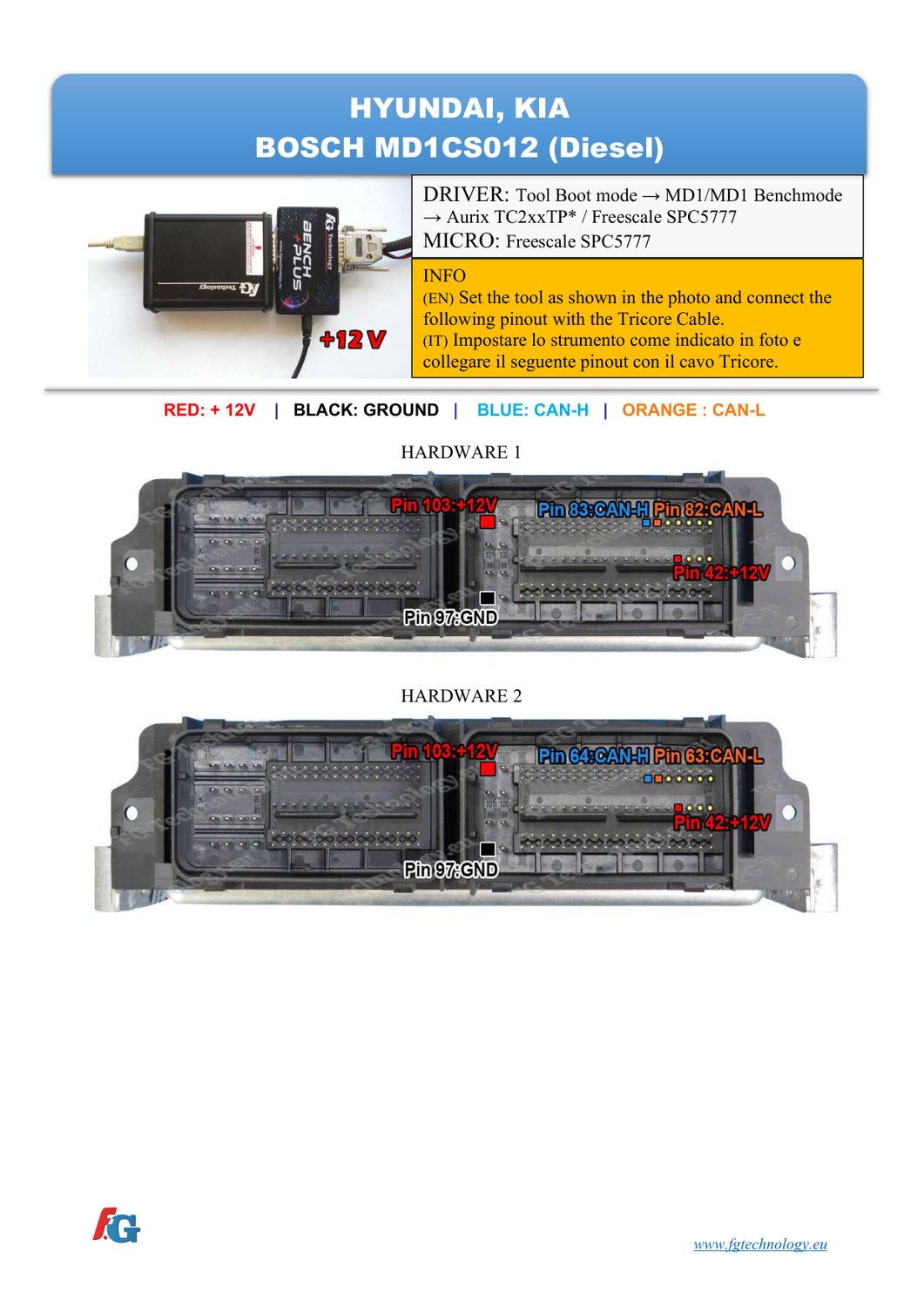

Schemat złącza — BENCHMODE MD1CS012 SPC5777 HYUNDAI-KIA
Schemat złącza — BENCHMODE MD1CS012 SPC5777 HYUNDAI-KIA
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC298TP — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

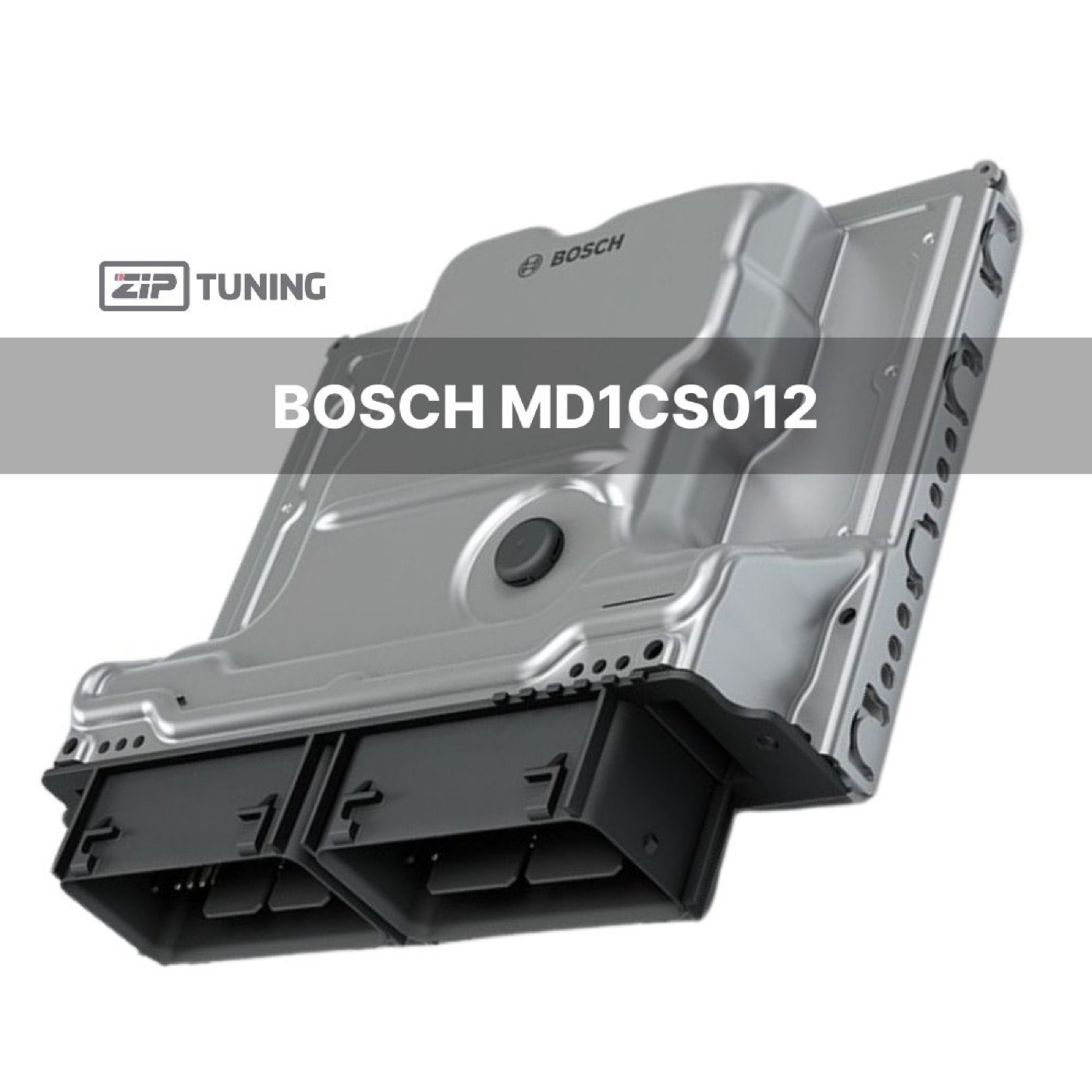

Blok — MD1CS012
Blok — MD1CS012

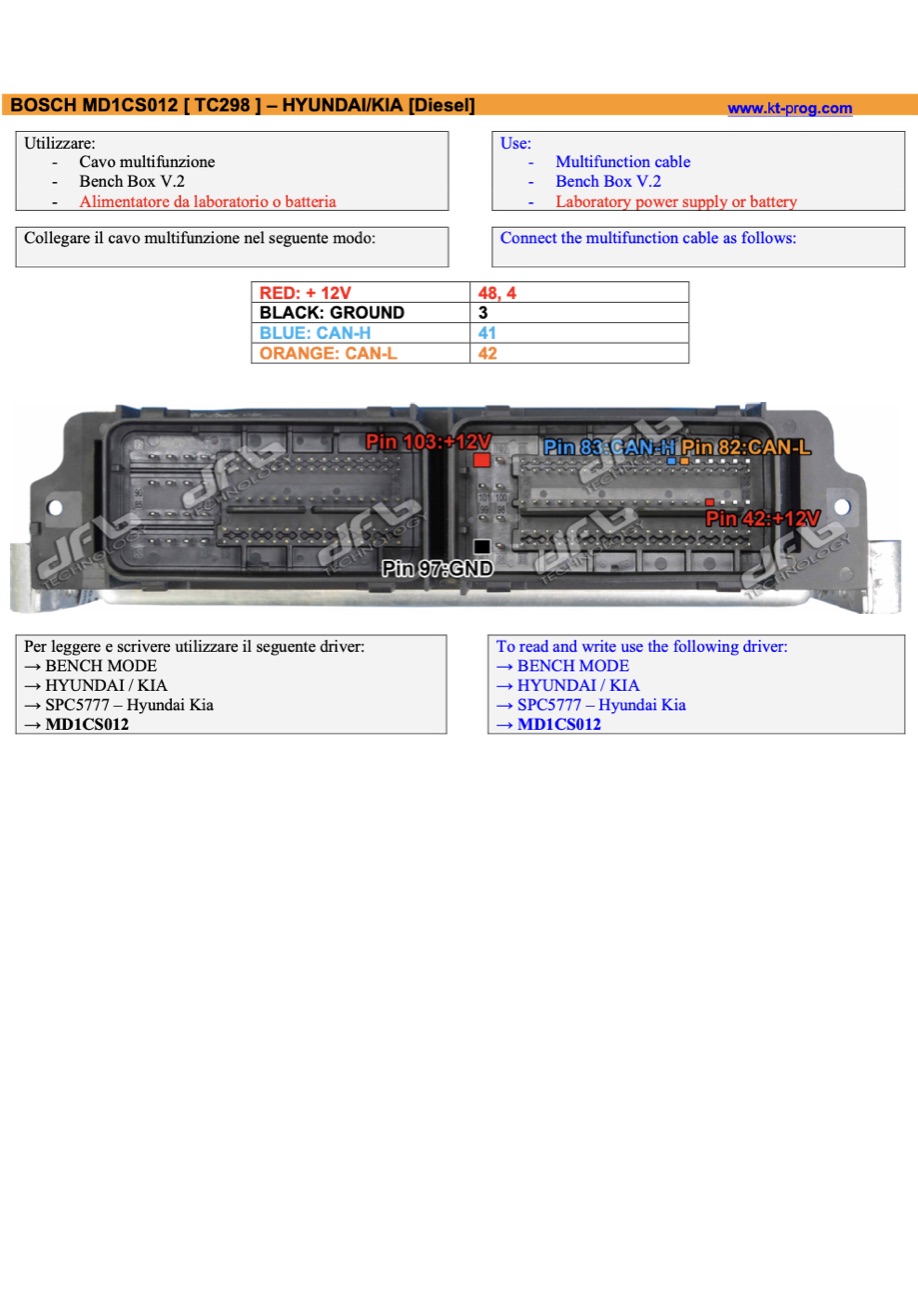

Podłączenie — BOSCH MD1CS012 [ TC298 ] – HYUNDAI/K (BENCH)
Podłączenie — BOSCH MD1CS012 [ TC298 ] – HYUNDAI/K (BENCH)

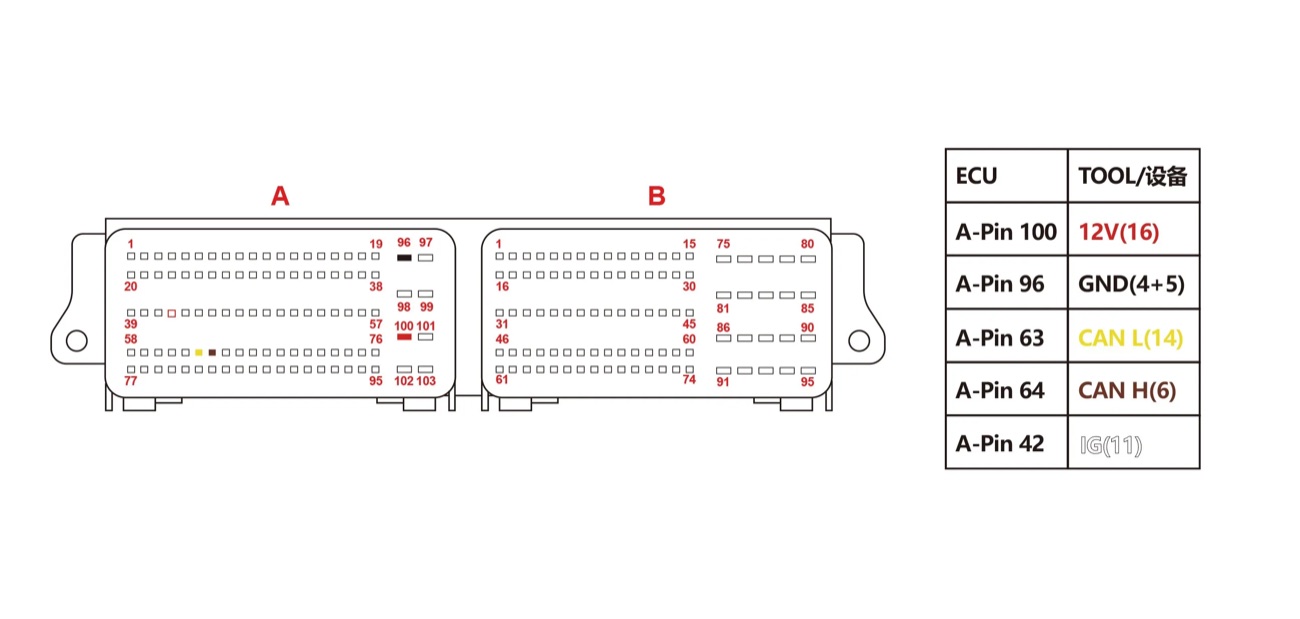

Podłączenie — BENCH MD1CS012 2
Podłączenie — BENCH MD1CS012 2

Podobne bloki

EDC17C57GENESISSIM2K-260GENESISMED17.9.30GENESIS
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
