MD1CE101 — sterownik (FIAT)

Dane modułu

Marka
FIAT
Producent sterownika
BOSCH
Nośnik / chip
TC299TP
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

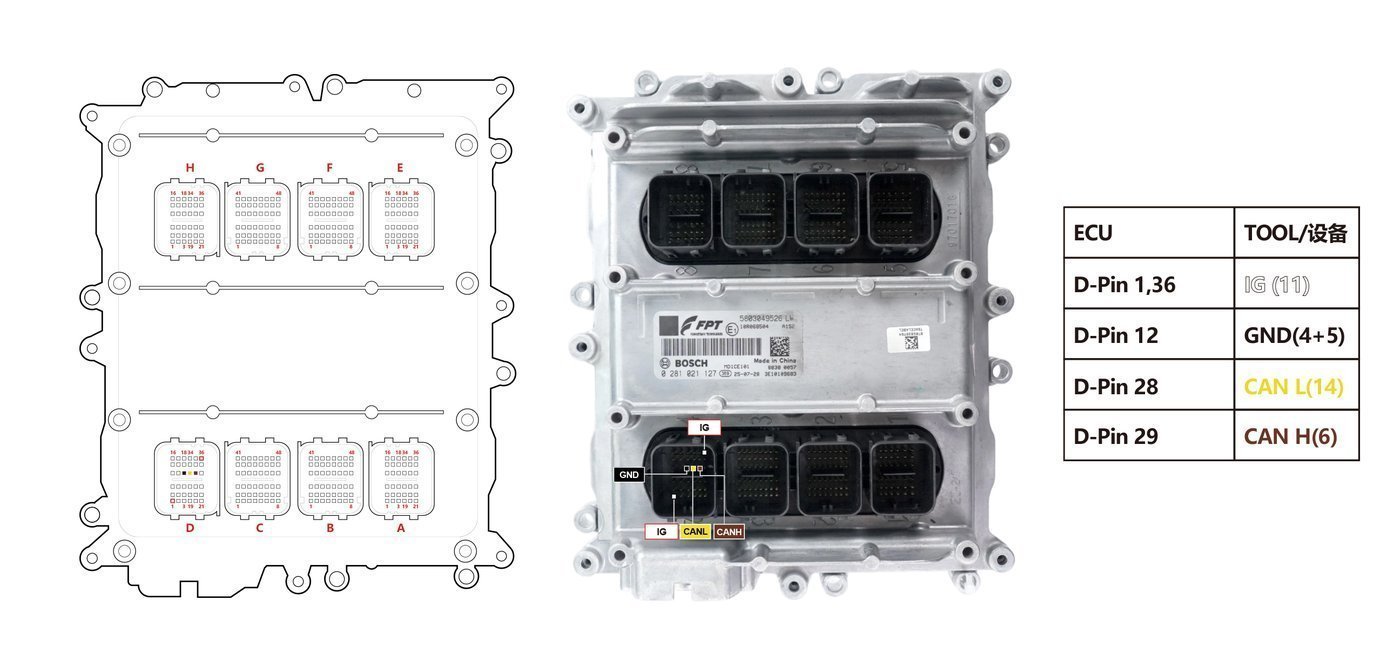

Schemat złącza — MD1CE101 LOCKED BENCH
Schemat złącza — MD1CE101 LOCKED BENCH
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć TC299TP — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

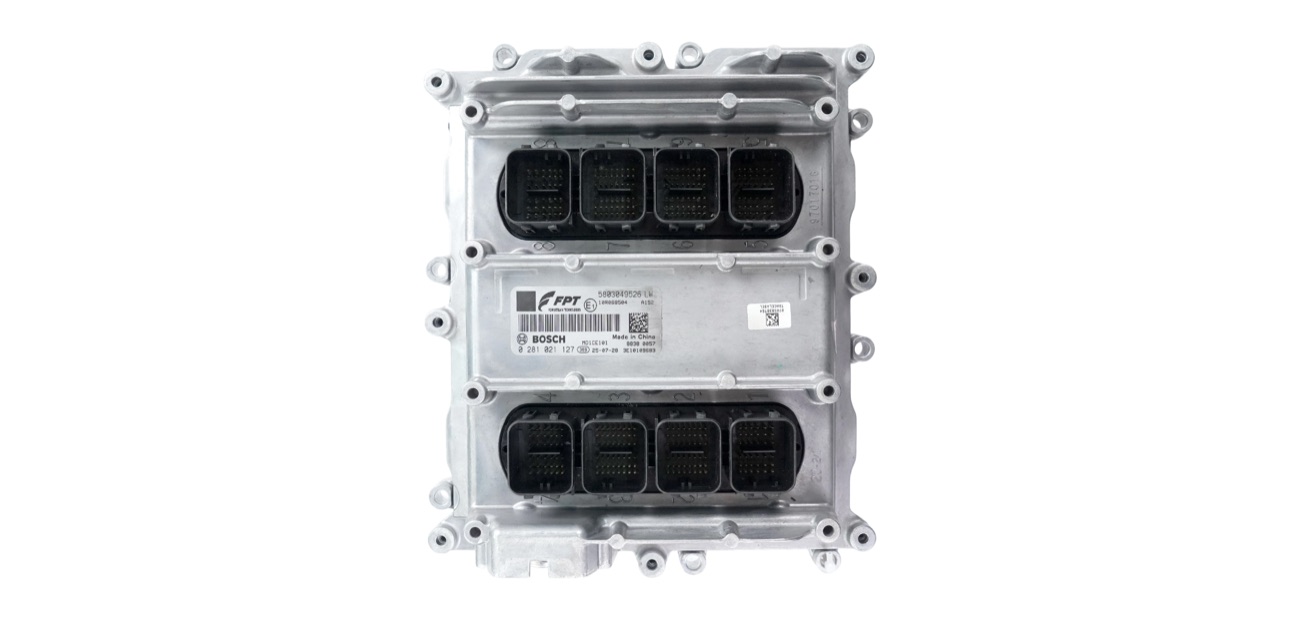

Blok — MD1CE101(LOCKED) ECU
Blok — MD1CE101(LOCKED) ECU
Schemat — MD1CE101(LOCKED) BENCH
Schemat — MD1CE101(LOCKED) BENCH

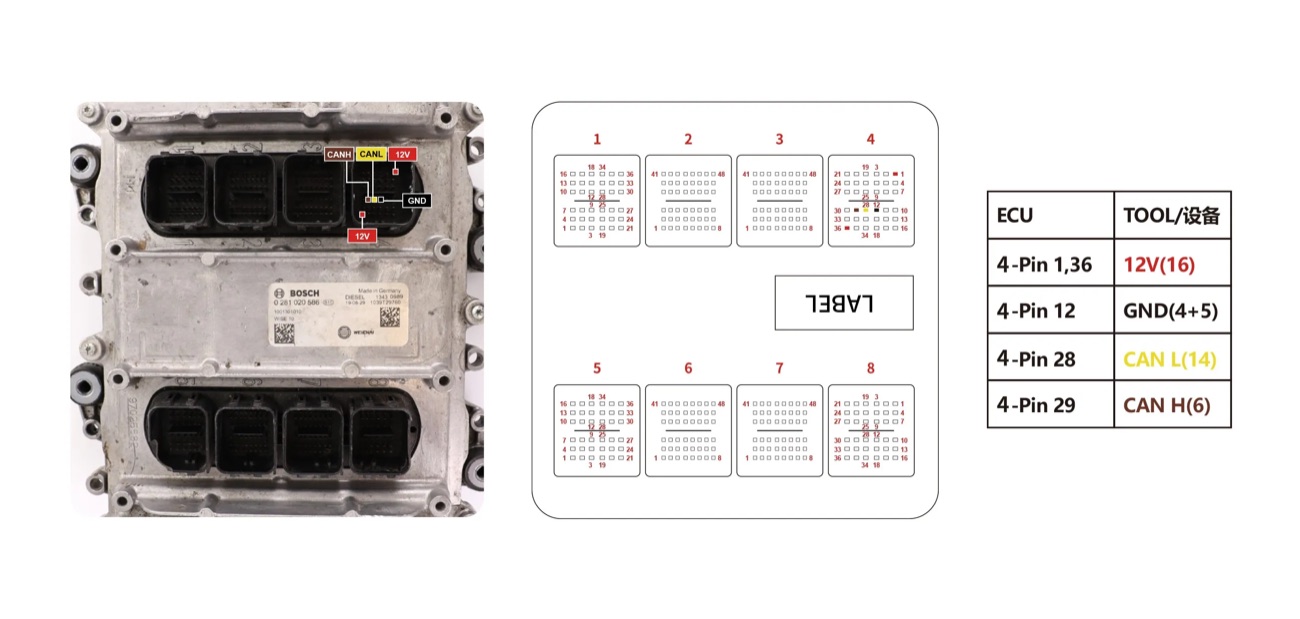

Podłączenie — BENCH MD1CE101
Podłączenie — BENCH MD1CE101
