MD1CE100 — sterownik (MAN)

Dane modułu

Marka
MAN
Producent sterownika
BOSCH
Nośnik / chip
SPC5898
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

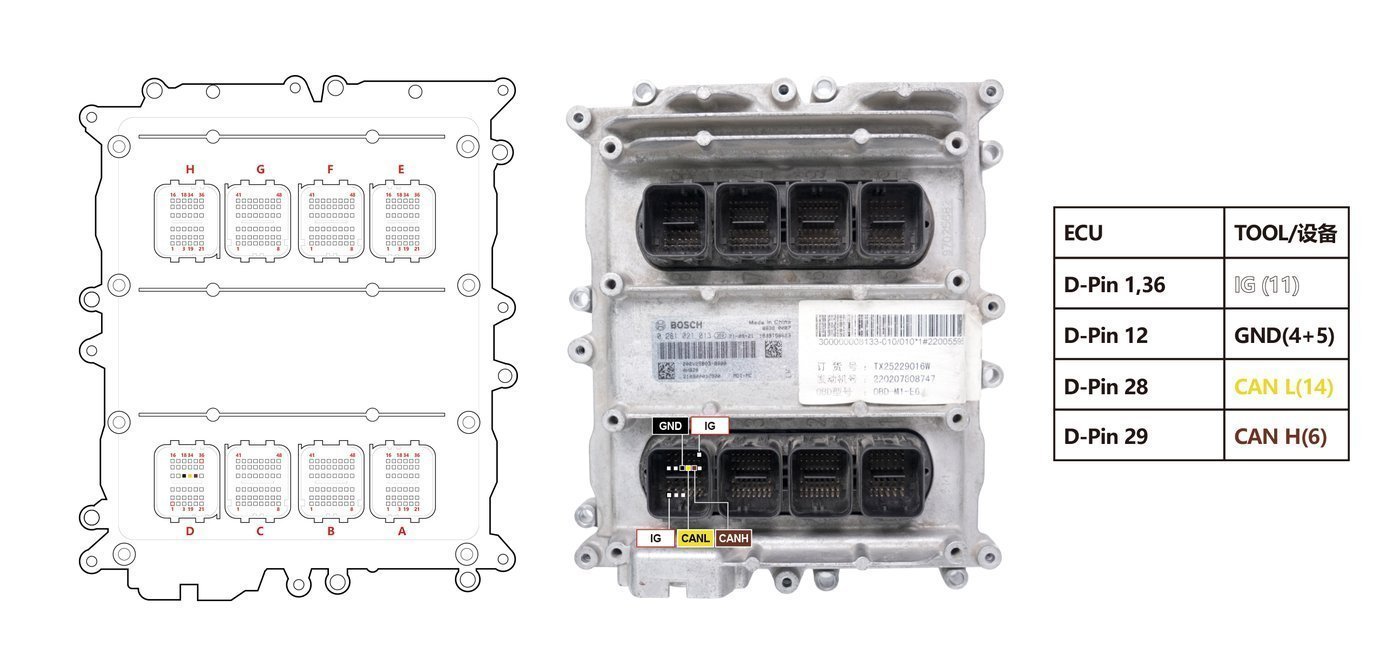

Schemat złącza — MD1CE100 LOCKED BENCH
Schemat złącza — MD1CE100 LOCKED BENCH
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SPC5898 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

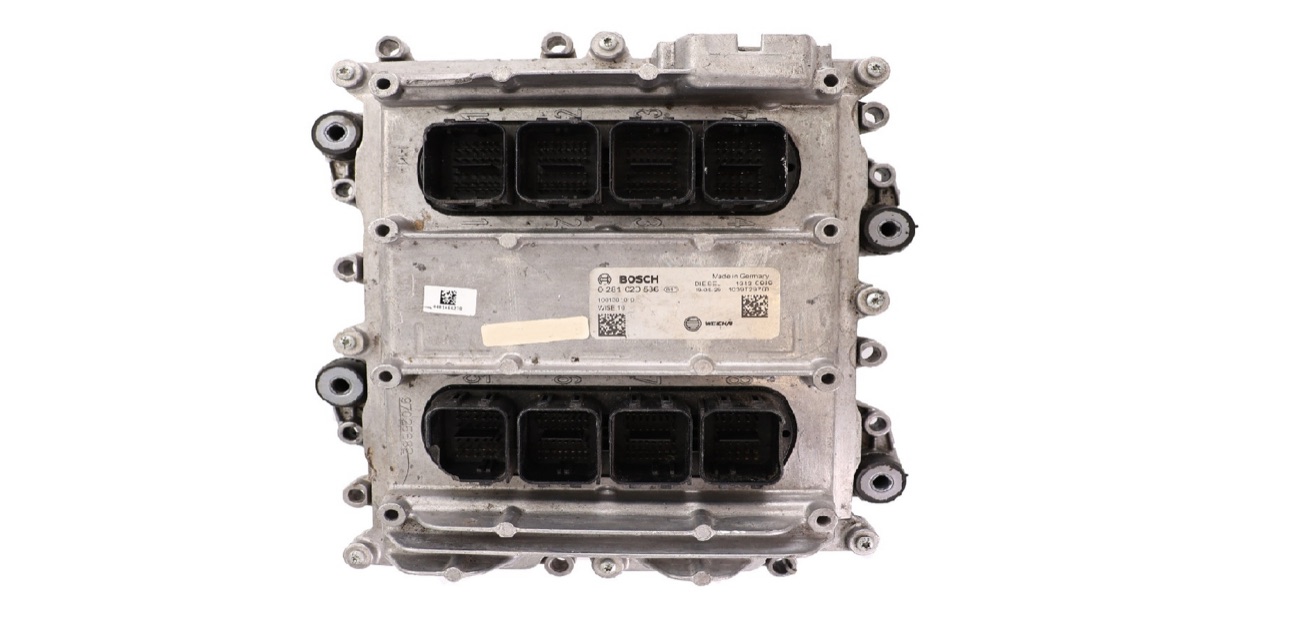

Blok — BENCH MD1CE100 TC299
Blok — BENCH MD1CE100 TC299
Schemat — MD1CE100(LOCKED) BENCH
Schemat — MD1CE100(LOCKED) BENCH

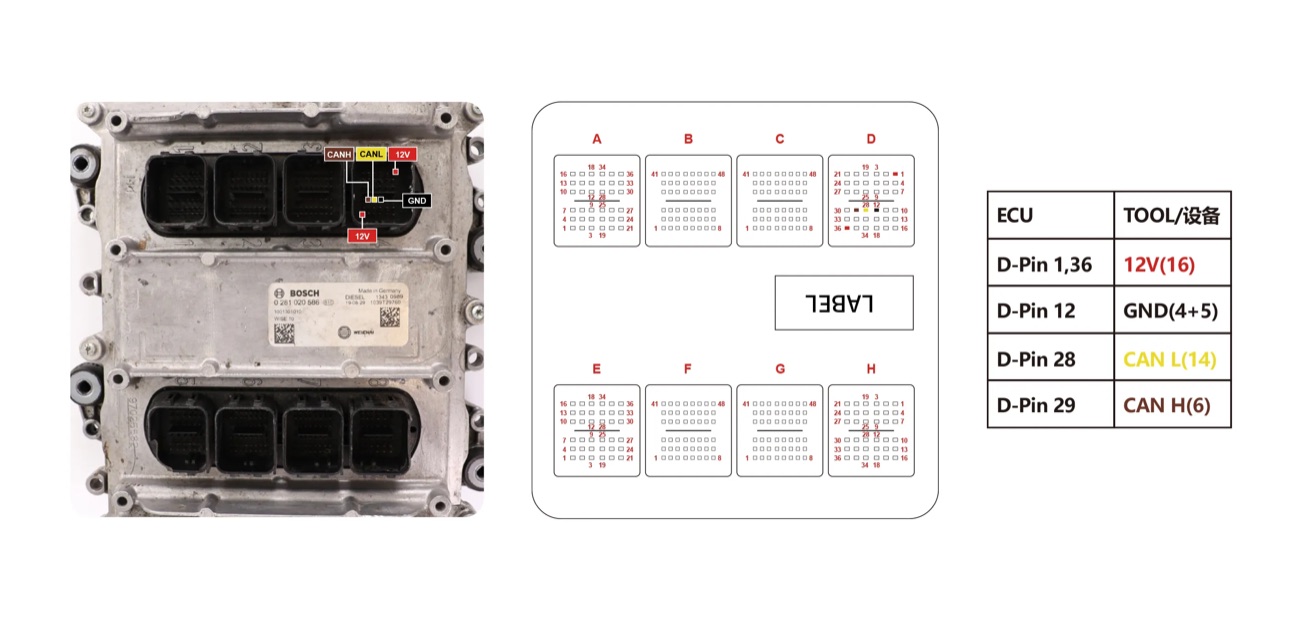

Podłączenie — BENCH MD1CE100 2
Podłączenie — BENCH MD1CE100 2
