MCM2 — moduł (MB BENZ)

Ciężarowe ECM

Dane modułu

Marka
MB BENZ
Nośnik / chip
TC1796+95128
Tryb pracy
BOOT/BENCH
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS · VIN
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

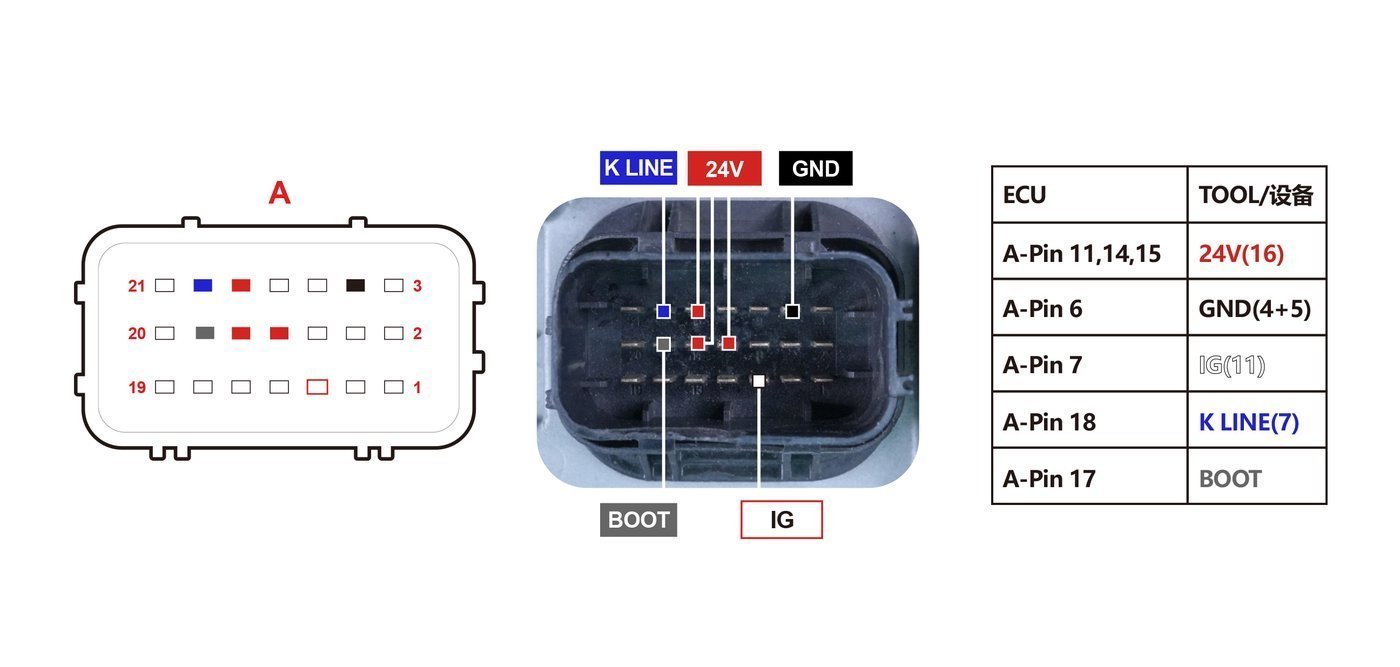

Schemat złącza — BENZ MCM2 2
Schemat złącza — BENZ MCM2 2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC1796+95128).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

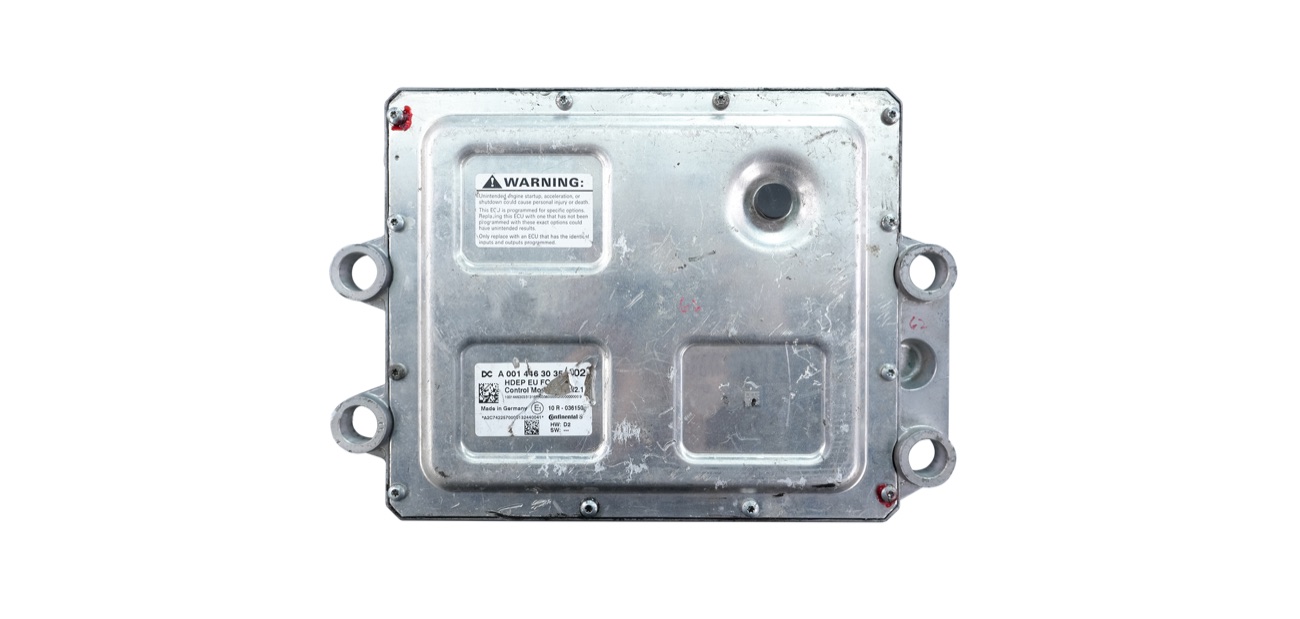

Blok — BENZ MCM2.1 D2
Blok — BENZ MCM2.1 D2

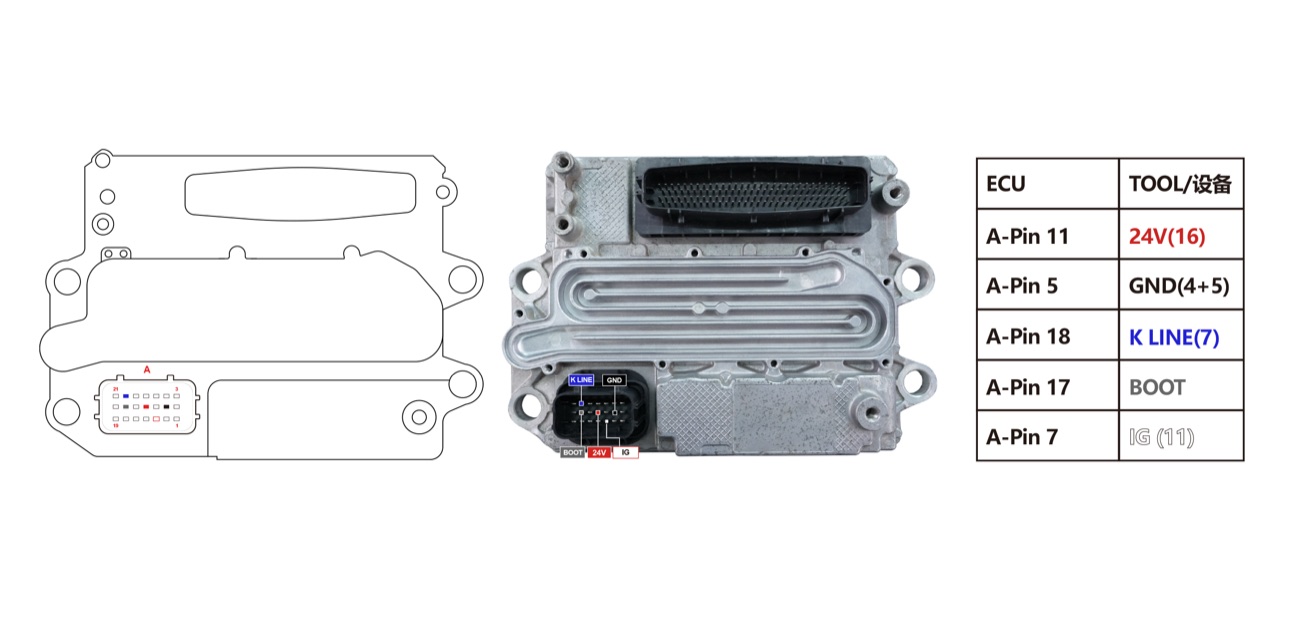

Schemat — BENZ MCM2.1 D2 1
Schemat — BENZ MCM2.1 D2 1
