M7.8.0 — sterownik (CHERY)

Dane modułu

Marka
CHERY
Producent sterownika
BOSCH
Nośnik / chip
ST10F275+95080
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS · IMMO OFF · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Podłączenie na stole — numery pinów

Q3Ground1F+12V1G+12V1HK-Line
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10F275+95080 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

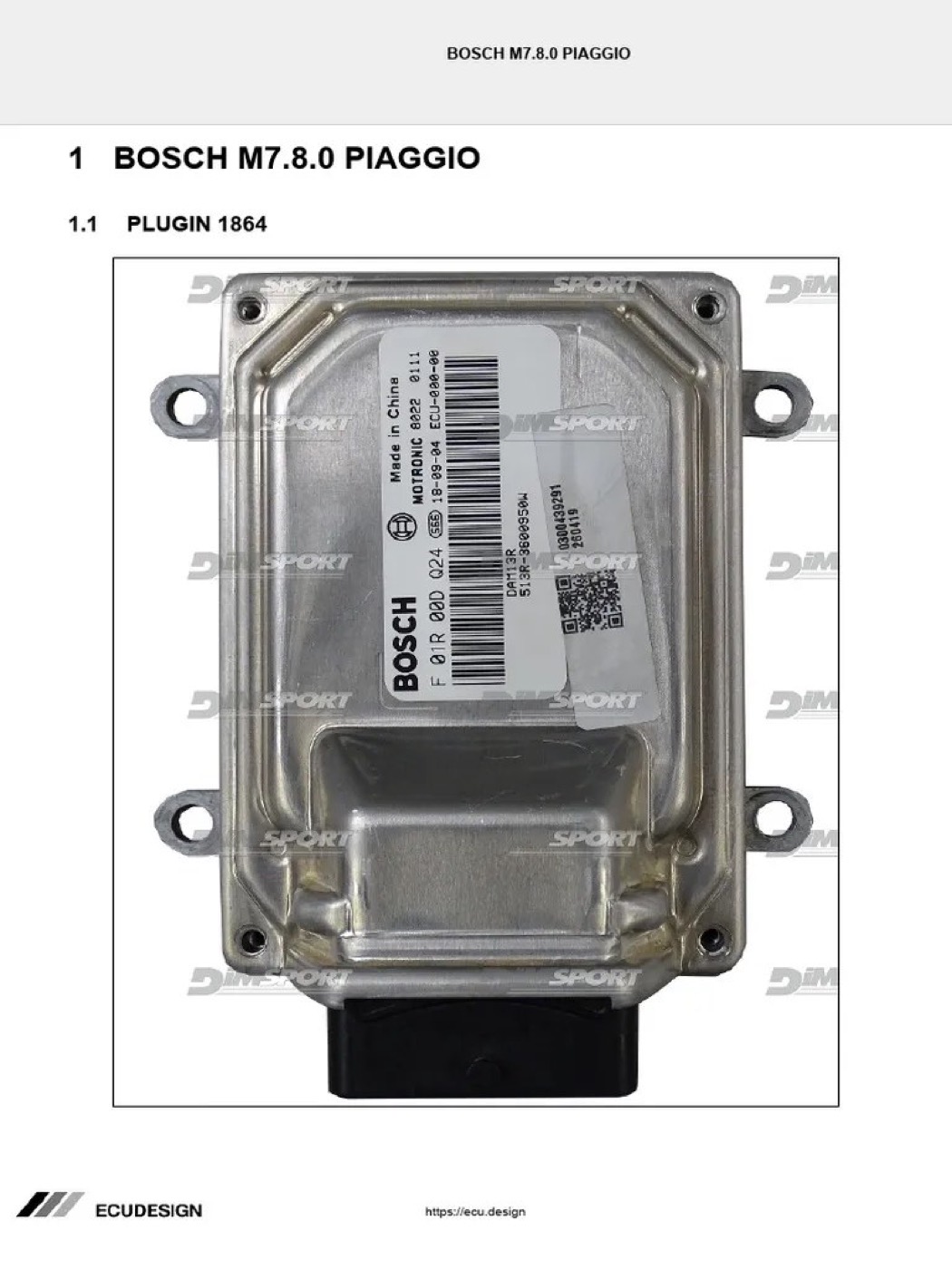

Blok — M7.8.0
Blok — M7.8.0

Podobne bloki

M7CHERY9GCCHERYM7.8CHERYME17CHERY11GBCHERYMED17CHERYMT20UCHERY
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
