M4A — moduł (PIAGGIO)

Motocykle

Dane modułu

Marka
PIAGGIO
Nośnik / chip
95640.0
Tryb pracy
BENCH
Odczyt
INT FLASH, INT EEPROM
Źródło
lista Motocykle (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
Xhorse Multi-Prog · Orange5 · OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

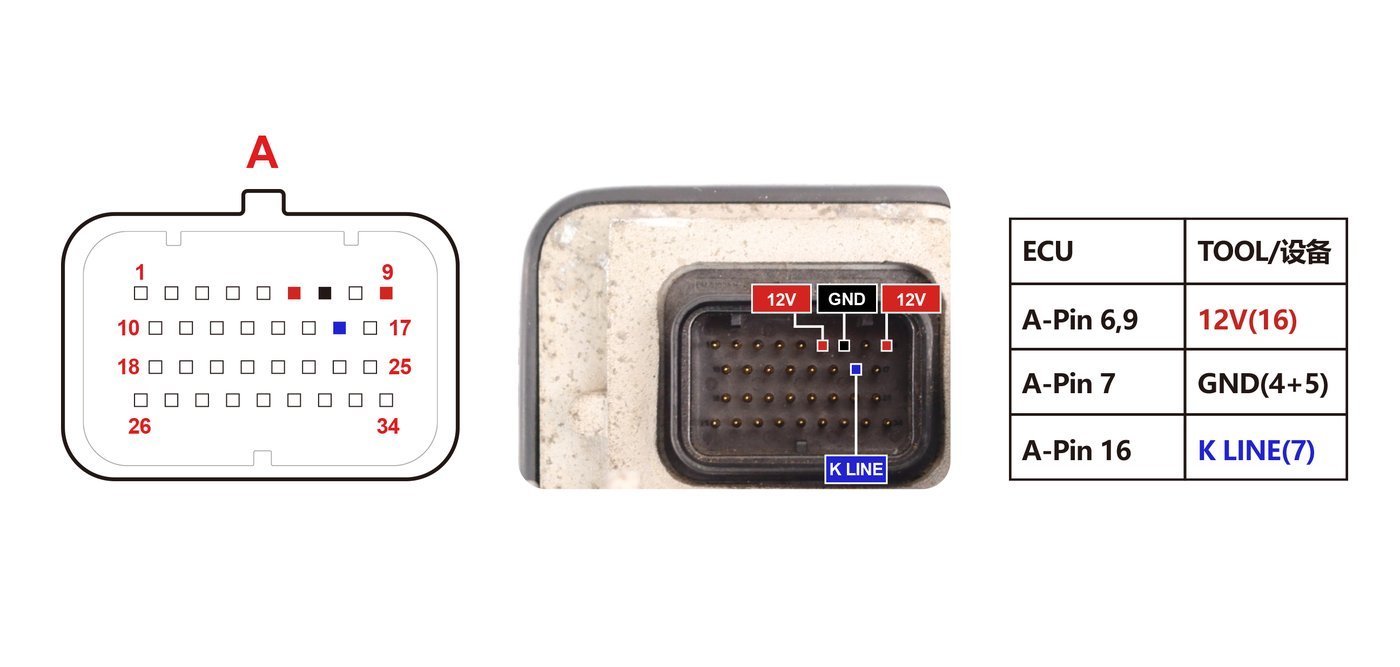

Schemat złącza — M4A PINOUT
Schemat złącza — M4A PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (95640.0).
  2. Czytamy pamięć: Xhorse Multi-Prog, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

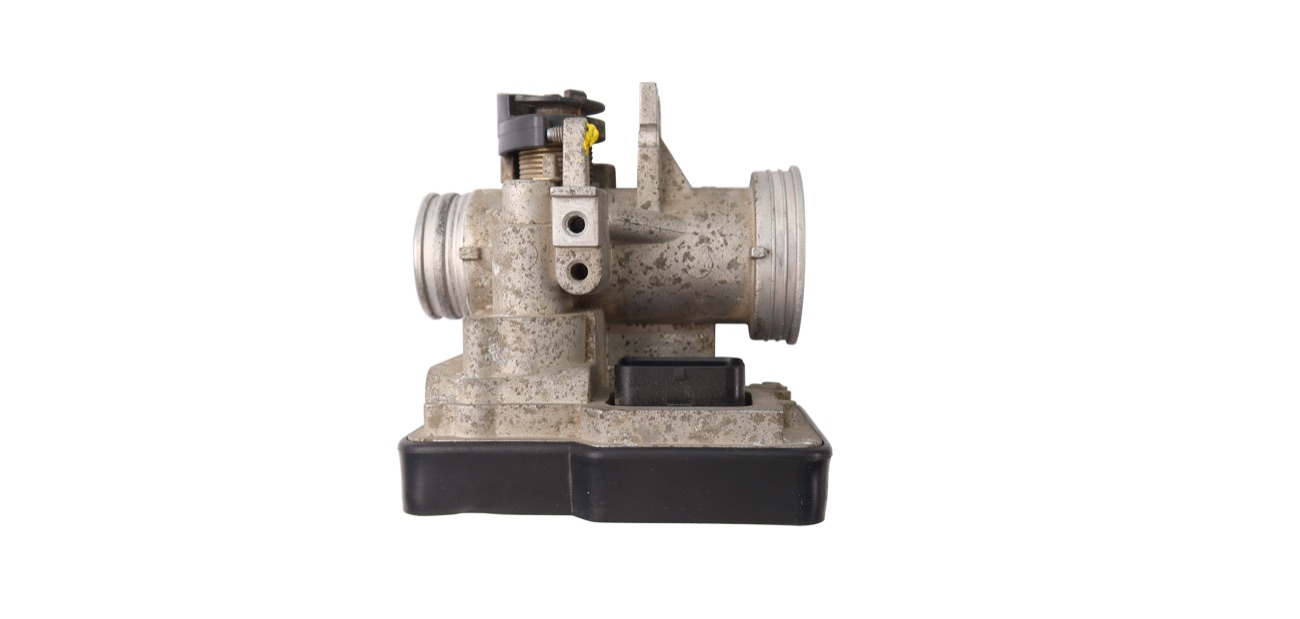

Blok — M4A Image
Blok — M4A Image
Schemat — M4A Pinout
Schemat — M4A Pinout
