INVCON3.3 — moduł (AUDI)

BMS / invertery

Dane modułu

Marka
AUDI
Nośnik / chip
TC275TP
Tryb pracy
BENCH
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista BMS / invertery (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

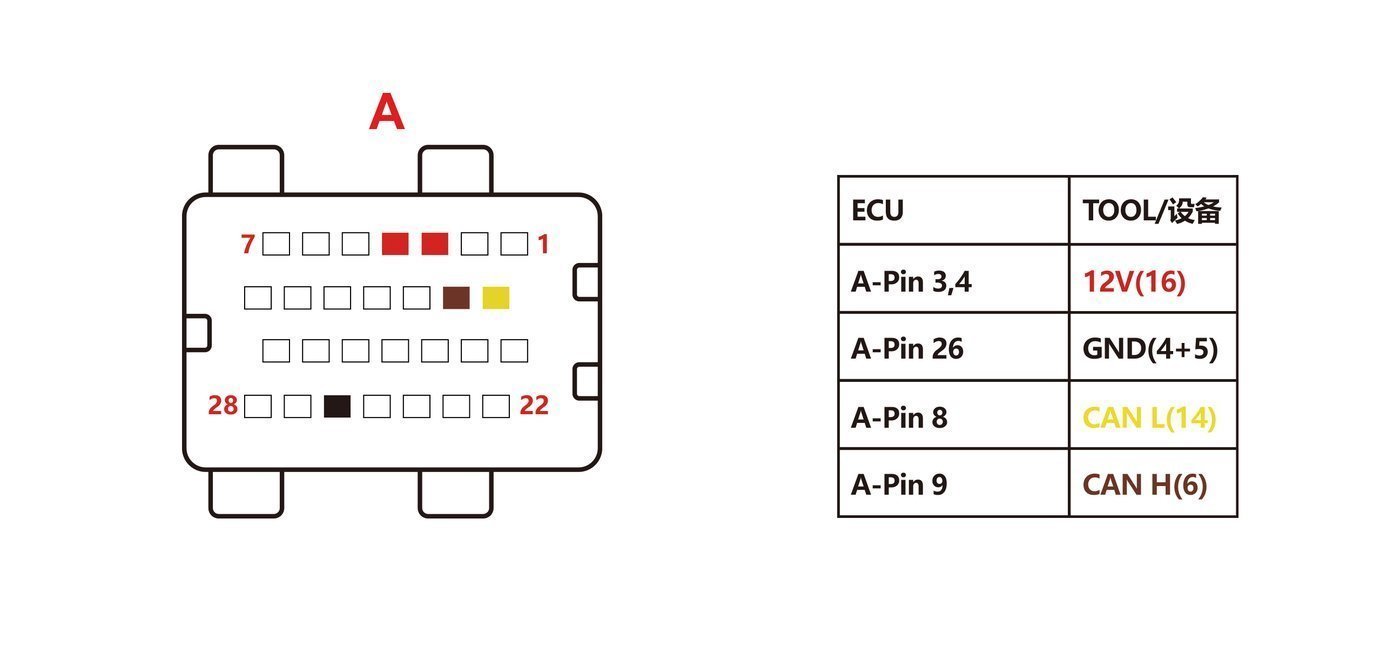

Schemat złącza — BENCH INVCON3.3 1
Schemat złącza — BENCH INVCON3.3 1
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC275TP).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

Adapter — TC275 (VVDI PROG, wyprowadzenia chipu)
Adapter — TC275 (VVDI PROG, wyprowadzenia chipu)
Podłączenie — BENCH INVCON3.3 1
Podłączenie — BENCH INVCON3.3 1
