IAW 6KPI — sterownik (DONGFENG)

Dane modułu

Marka
DONGFENG
Producent sterownika
MAGNETI MARELLI
Nośnik / chip
ST10F296
Tryb pracy
BOOT
Adapter
MP001
Odczyt
INT FLASH
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć ST10F296 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

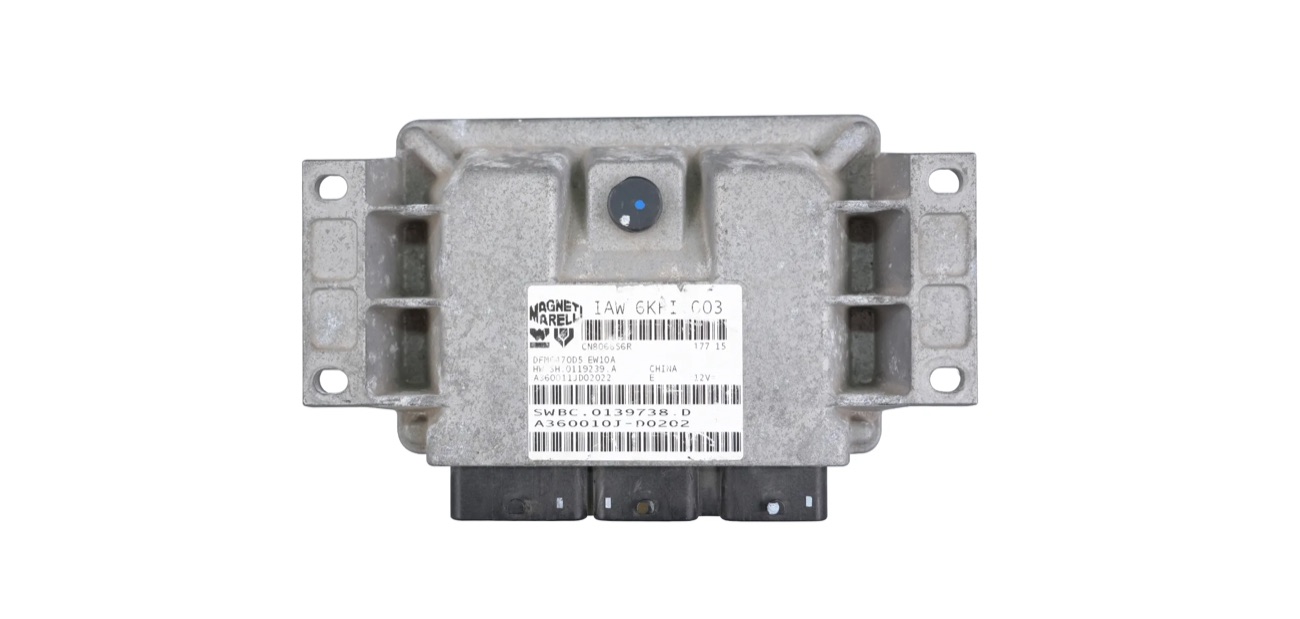

Blok — DONGFENG IAW6KPI ECU
Blok — DONGFENG IAW6KPI ECU

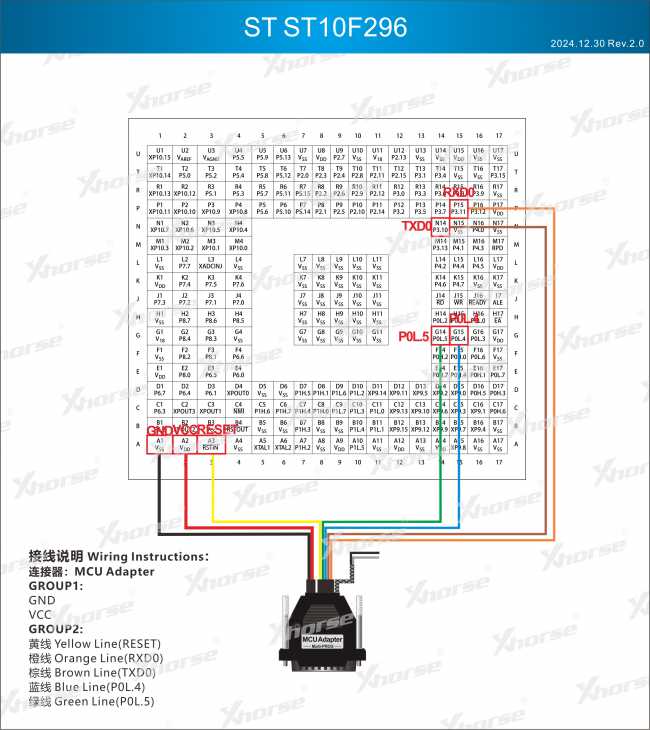

Adapter — ST10F296 (VVDI PROG, wyprowadzenia chipu)
Adapter — ST10F296 (VVDI PROG, wyprowadzenia chipu)

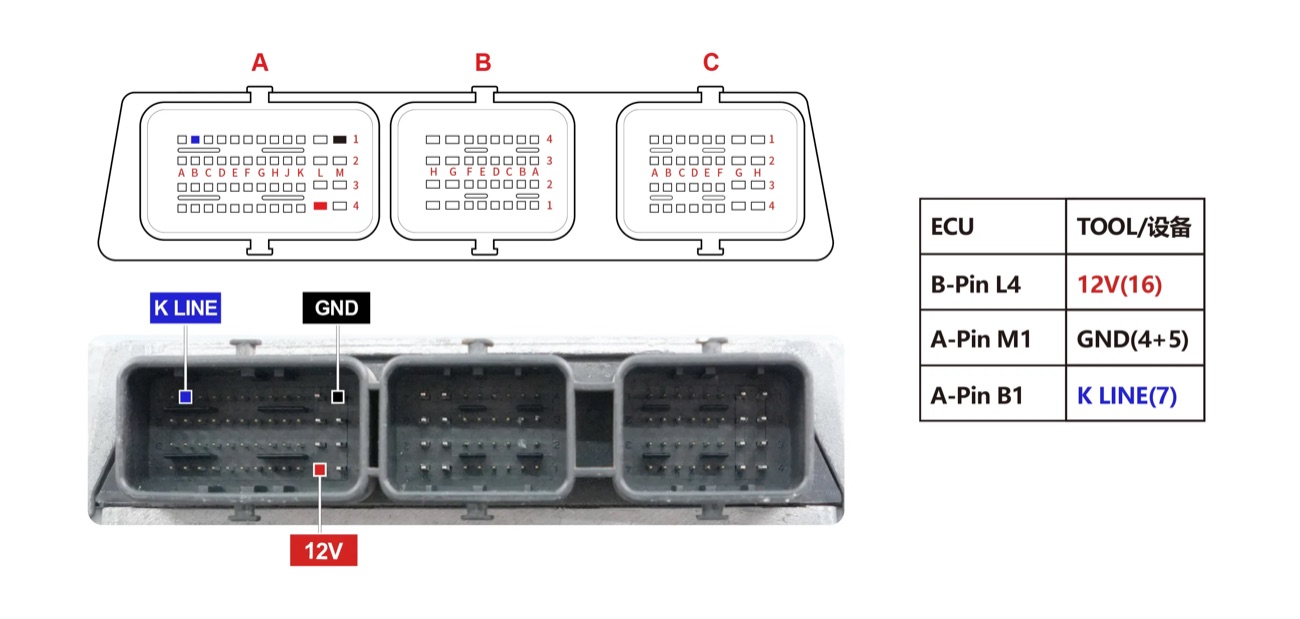

Podłączenie — DONGFENG IAW6KPI BENCH
Podłączenie — DONGFENG IAW6KPI BENCH

Podobne bloki

9GCDONGFENGFC34DONGFENGFC50DONGFENGMT92DONGFENGMT20UDONGFENGMT22UDONGFENGMT20U2DONGFENG
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
