GS2 — moduł (MB BENZ)

Ciężarowe TCM

Dane modułu

Marka
MB BENZ
Nośnik / chip
ST10F276+93C86
Tryb pracy
BOOT/BENCH
Odczyt
INT FLASH, EXT EEPROM
Źródło
lista Ciężarowe TCM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

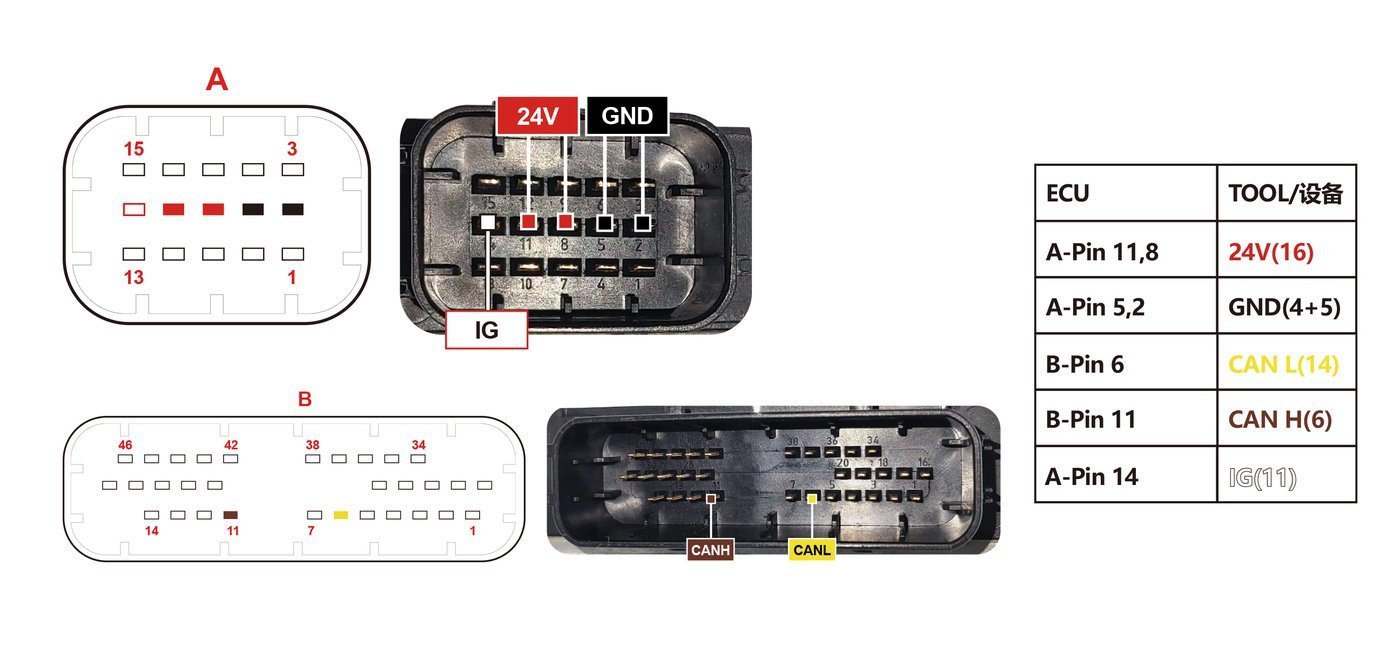

Schemat złącza — BENZ GS2
Schemat złącza — BENZ GS2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (ST10F276+93C86).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

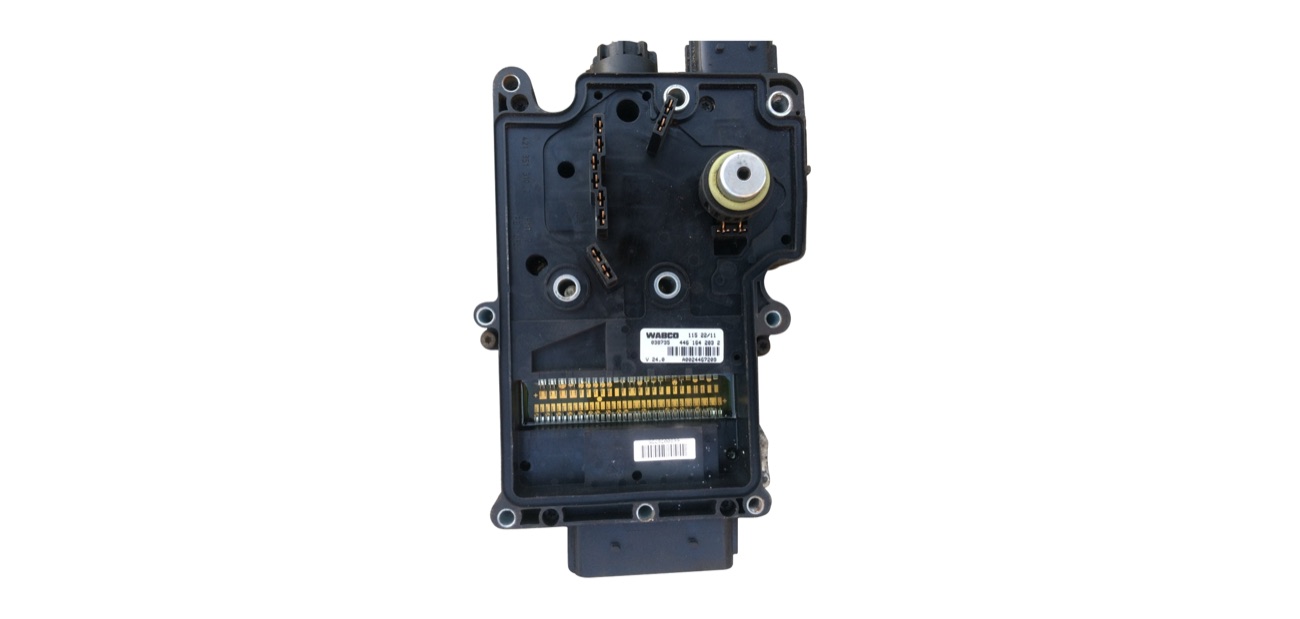

Blok — BENZ GS2
Blok — BENZ GS2

Podobne bloki · CIĘŻAROWE TCM

BMS(T2)MB BENZVGS NAG3(9G TRONIC)MB BENZCPC2.10MB BENZCPC2.15MB BENZCPC2.2MB BENZCPC2.20MB BENZCPC2.3MB BENZCPC2.4MB BENZ
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
