GA6F21WA — moduł (MINI)

Skrzynie

Dane modułu

Marka
MINI
Nośnik / chip
SH7058+95320
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

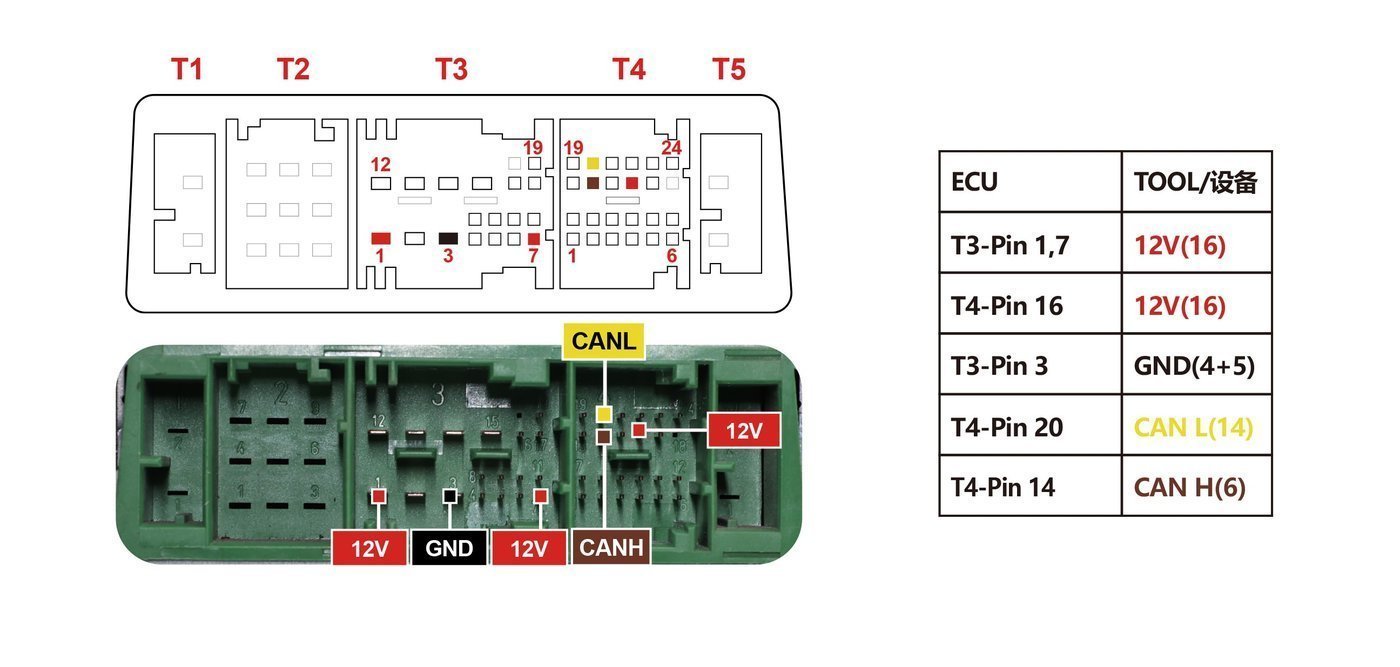

Schemat złącza — GA6F21WA SH7058S
Schemat złącza — GA6F21WA SH7058S
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SH7058+95320).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

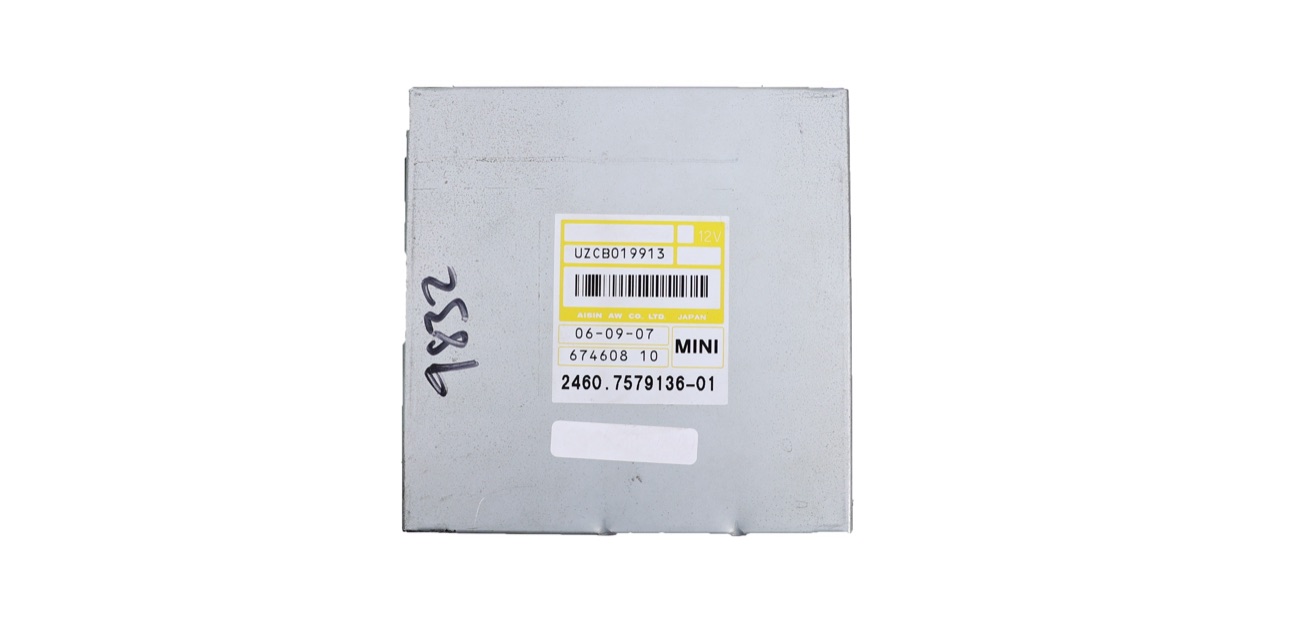

Blok — GA6F21WA SH7058
Blok — GA6F21WA SH7058

Podobne bloki · SKRZYNIE

GA6F21AWMINIGA8F22AWMINIGA8G45AWMINI7DCT300MINI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
