FC51 — sterownik (JAC)

Dane modułu

Marka
JAC
Producent sterownika
AECS
Nośnik / chip
SPC564A80
Tryb pracy
BENCH
Adapter
P003/P003+/MP001
Odczyt
INT FLASH
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SPC564A80 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

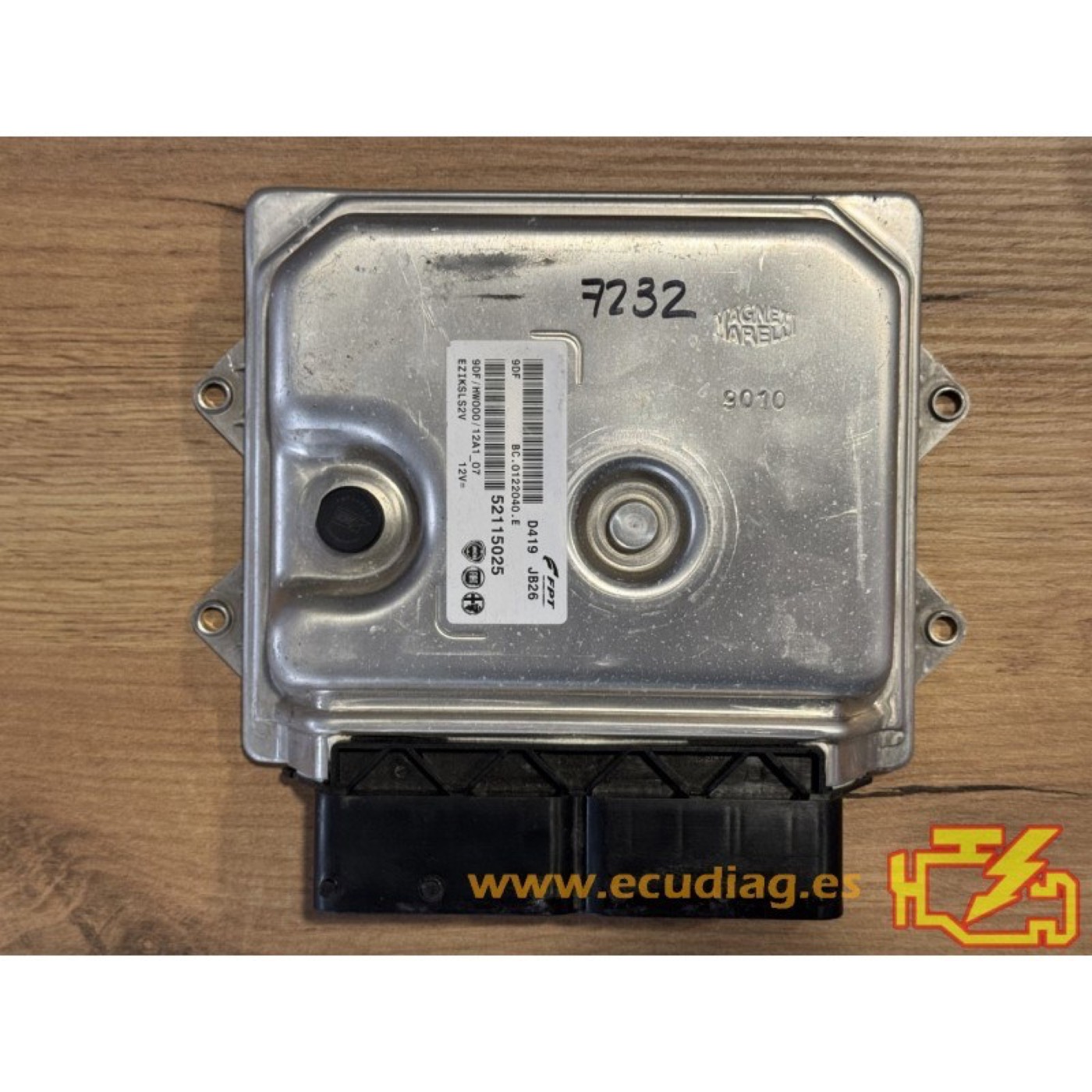

Blok — FCA_MARELLI_9DF_SPC564A
Blok — FCA_MARELLI_9DF_SPC564A

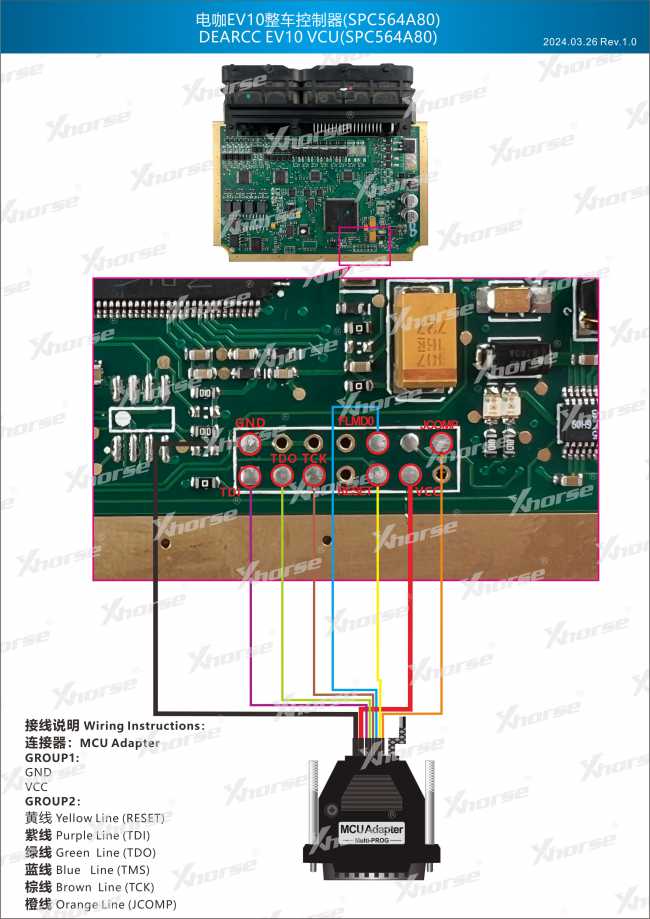

Adapter — SPC564A80 (VVDI PROG, wyprowadzenia chipu)
Adapter — SPC564A80 (VVDI PROG, wyprowadzenia chipu)

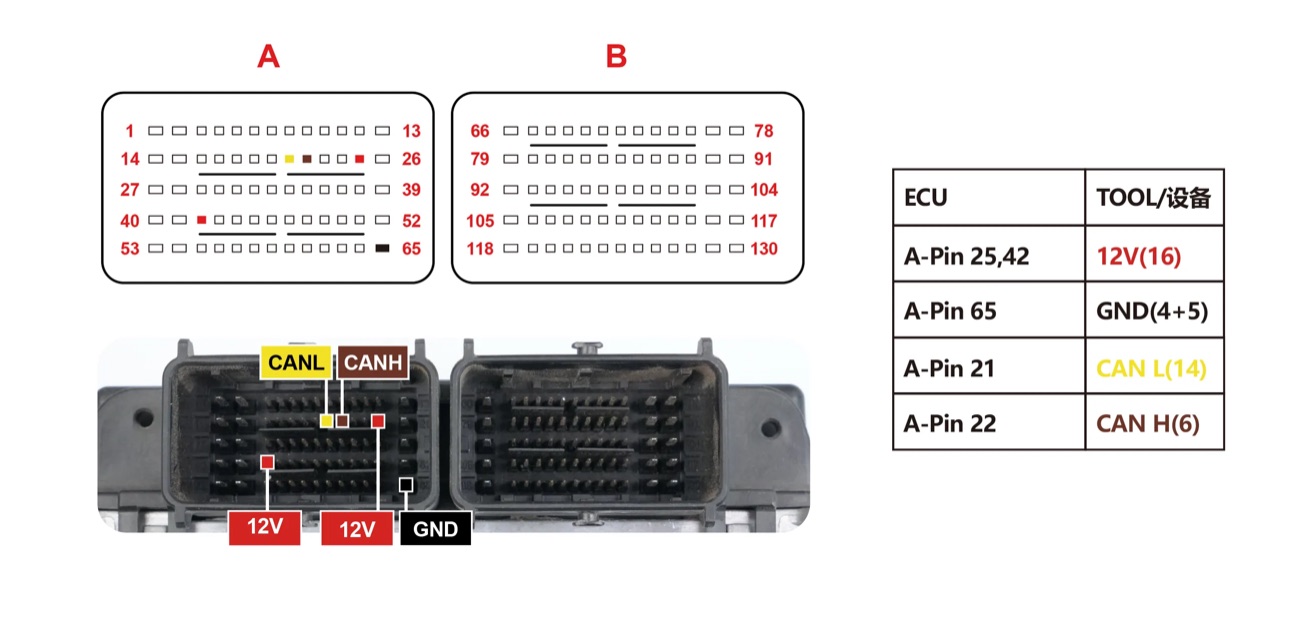

Podłączenie — BENCH SPC564 FC51 1
Podłączenie — BENCH SPC564 FC51 1

Podobne bloki

FC34JACMT60JACMT80JACMT92JACMED17JACMT20UJAC
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
