EMS6104 — sterownik (HAWTAI)

Dane modułu

Marka
HAWTAI
Producent sterownika
CONTINENTAL/SIEMENS/VDO
Nośnik / chip
AM29F400BB
Tryb pracy
BOOT
Adapter
P003/P003+/MP001
Odczyt
EXT FLASH
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
· lista ECM, 32 sterowników na tym chipie, tryb BENCH/BOOT
· lista Multi-Prog, 7 pozycji na tym chipie

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć AM29F400BB — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

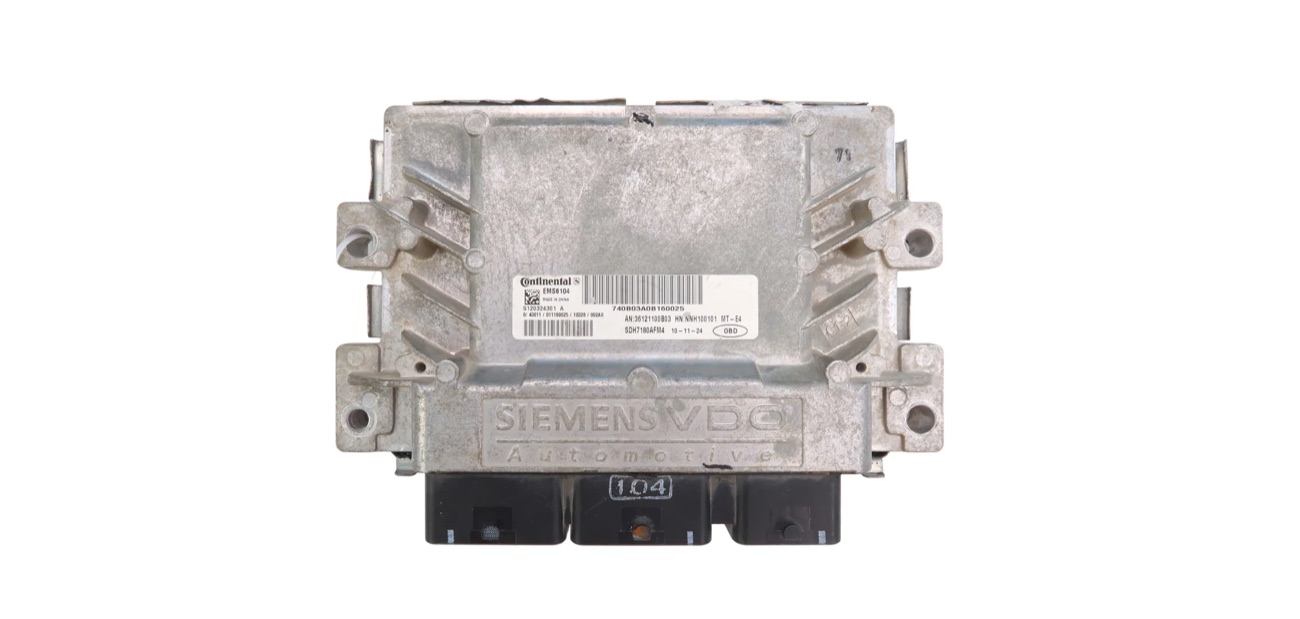

Blok — EMS6104 29F400BB ECU
Blok — EMS6104 29F400BB ECU

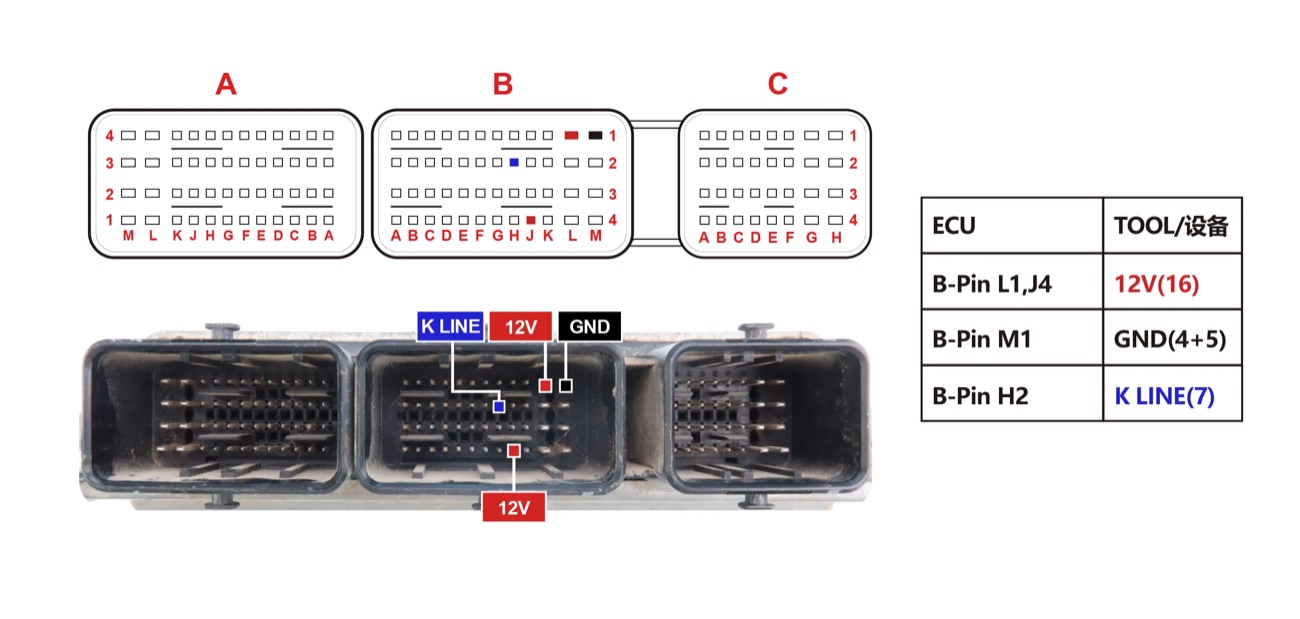

Podłączenie — EMS6104 29F400BB BENCH
Podłączenie — EMS6104 29F400BB BENCH

Podobne bloki

MT80HAWTAI
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
