EGS52 — moduł (CHRYSLER)

Skrzynie

Dane modułu

Marka
CHRYSLER
Nośnik / chip
SAK-C167(AM29F400BB+95320)
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
EXT FLASH, EXT EEPROM
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

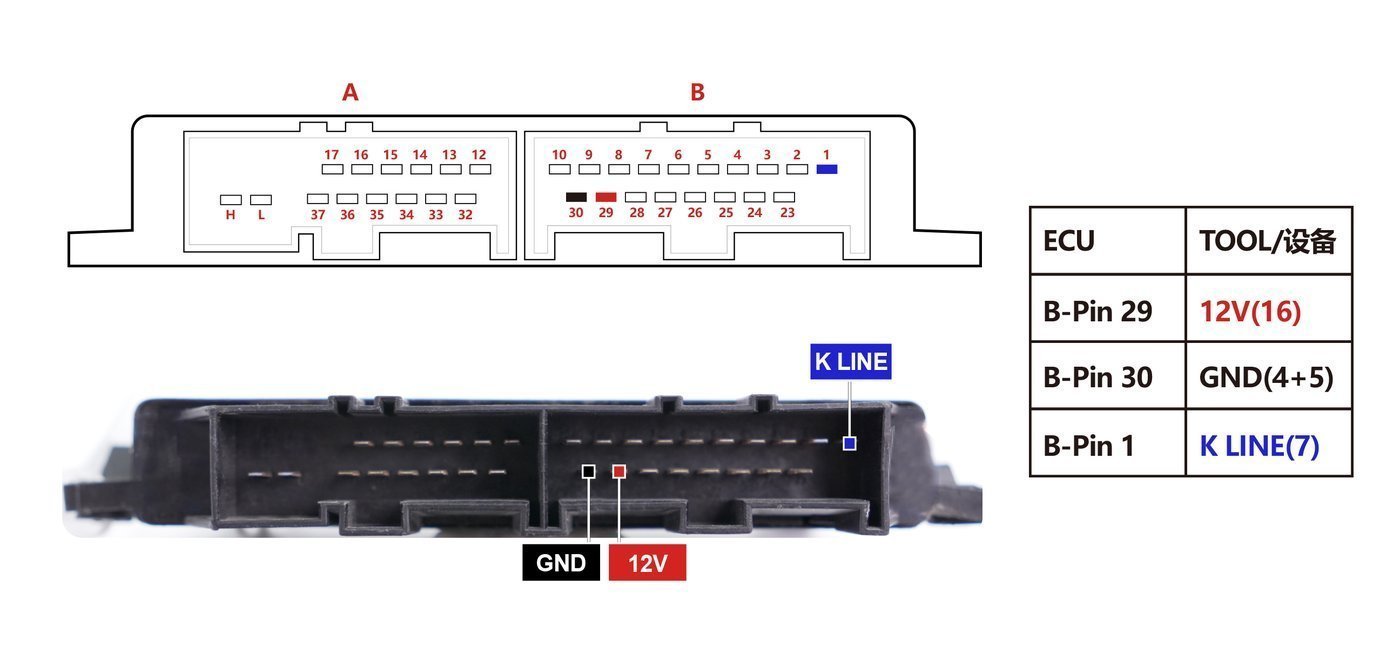

Schemat złącza — EGS52 BOOT PINOUT
Schemat złącza — EGS52 BOOT PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SAK-C167(AM29F400BB+95320)).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

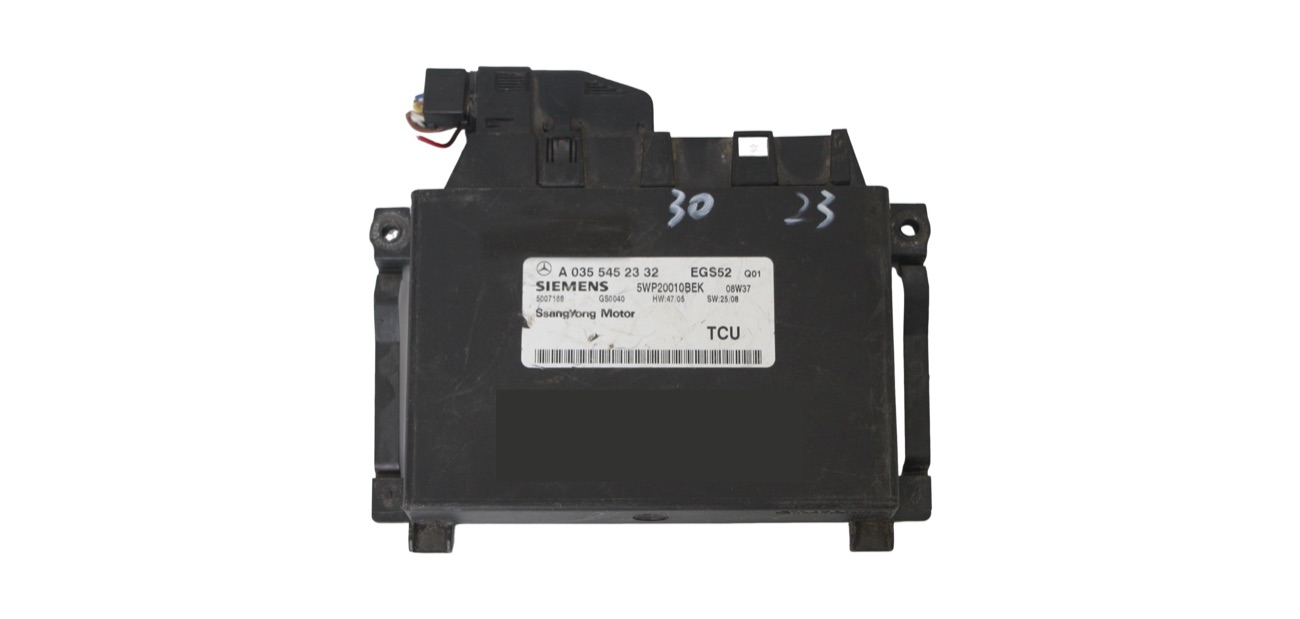

Blok — EGS52
Blok — EGS52
Schemat — EGS52 BOOT PINOUT
Schemat — EGS52 BOOT PINOUT

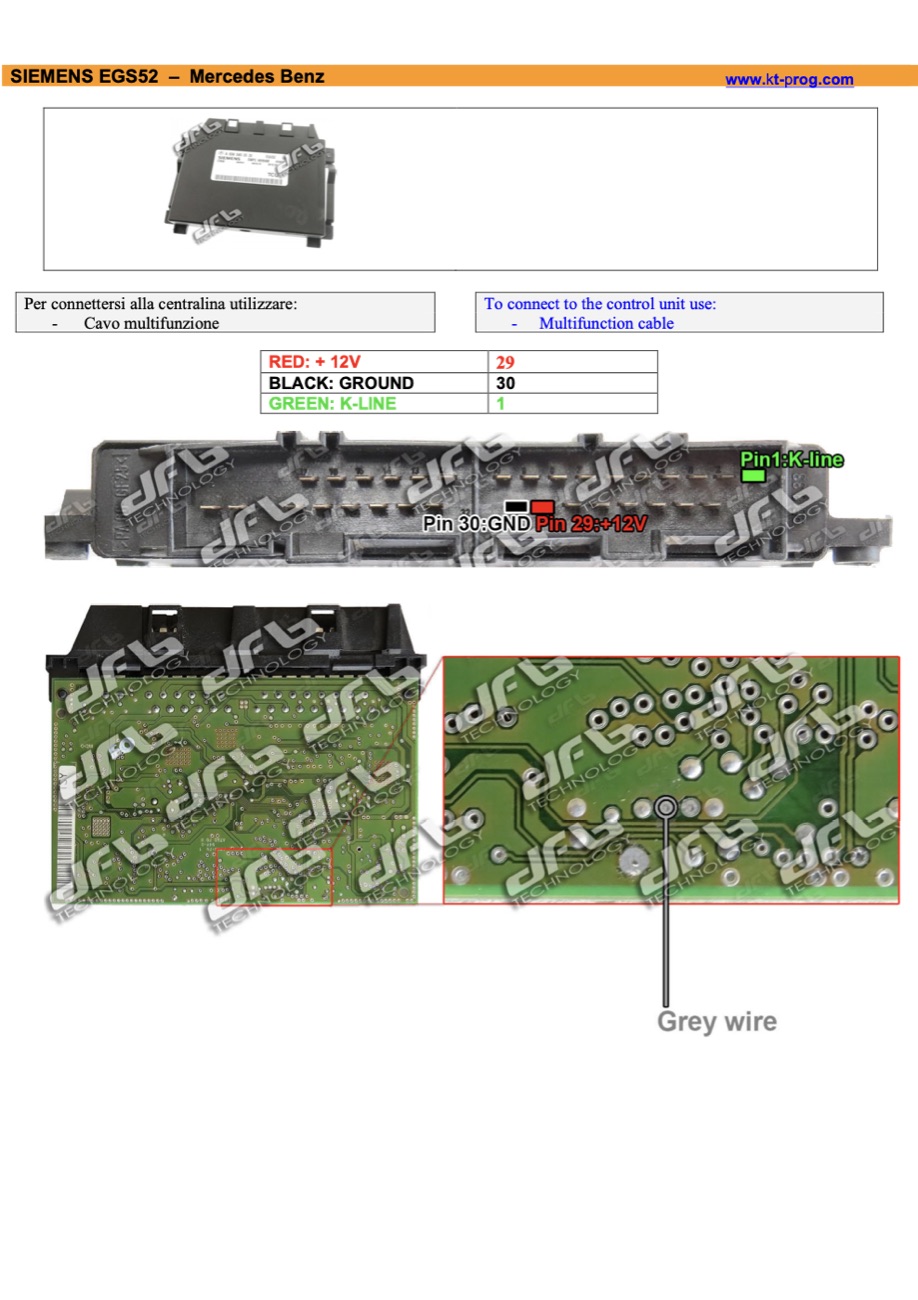

Podłączenie — SIEMENS EGS52 – MERCEDES BENZ (MERCEDES)
Podłączenie — SIEMENS EGS52 – MERCEDES BENZ (MERCEDES)
