EDC7C3 — moduł (MAN)

Ciężarowe ECM

Dane modułu

Marka
MAN
Nośnik / chip
MPC555+95640
Tryb pracy
BENCH/BDM
Adapter
C4-10
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

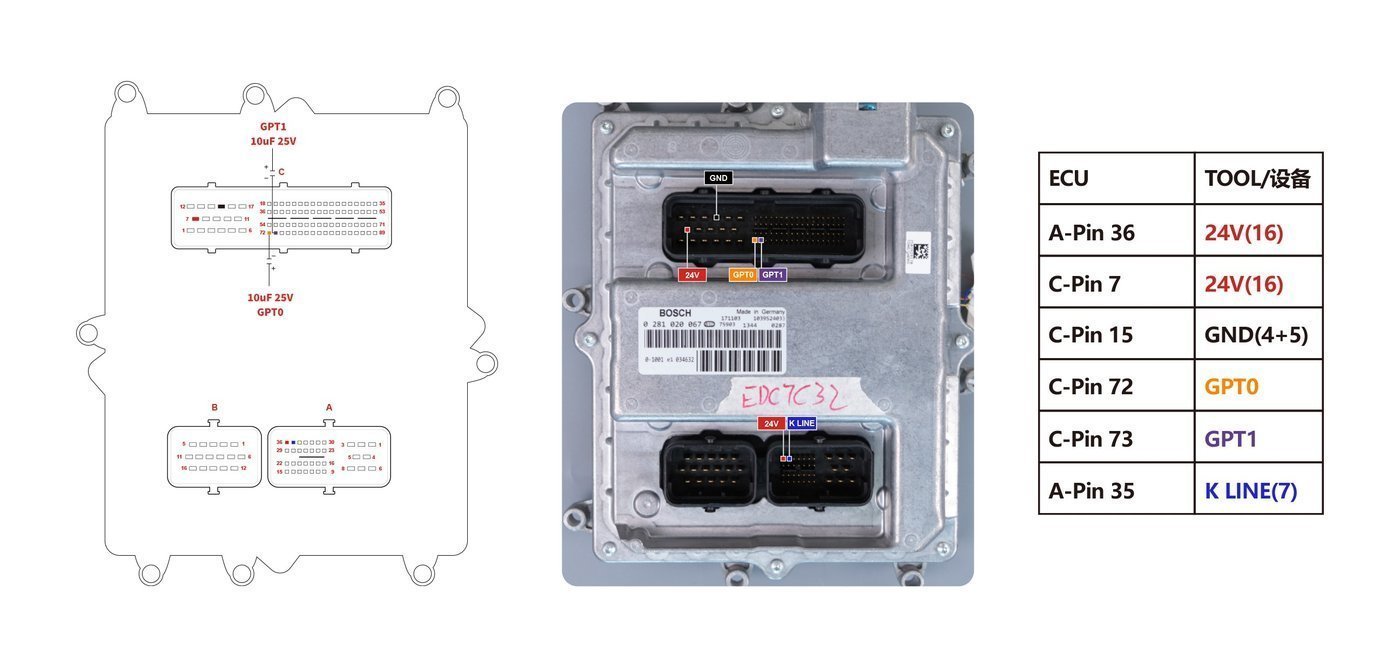

Schemat złącza — MAN EDC7C32
Schemat złącza — MAN EDC7C32
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC555+95640).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

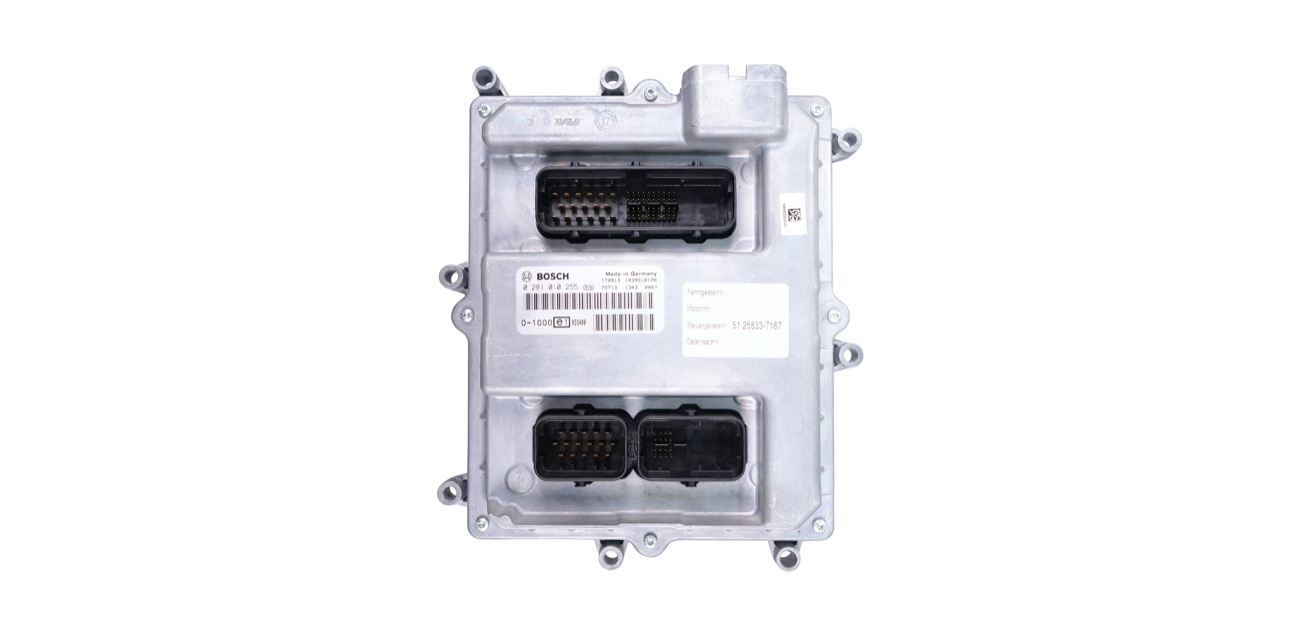

Blok — MAN EDC7C3
Blok — MAN EDC7C3

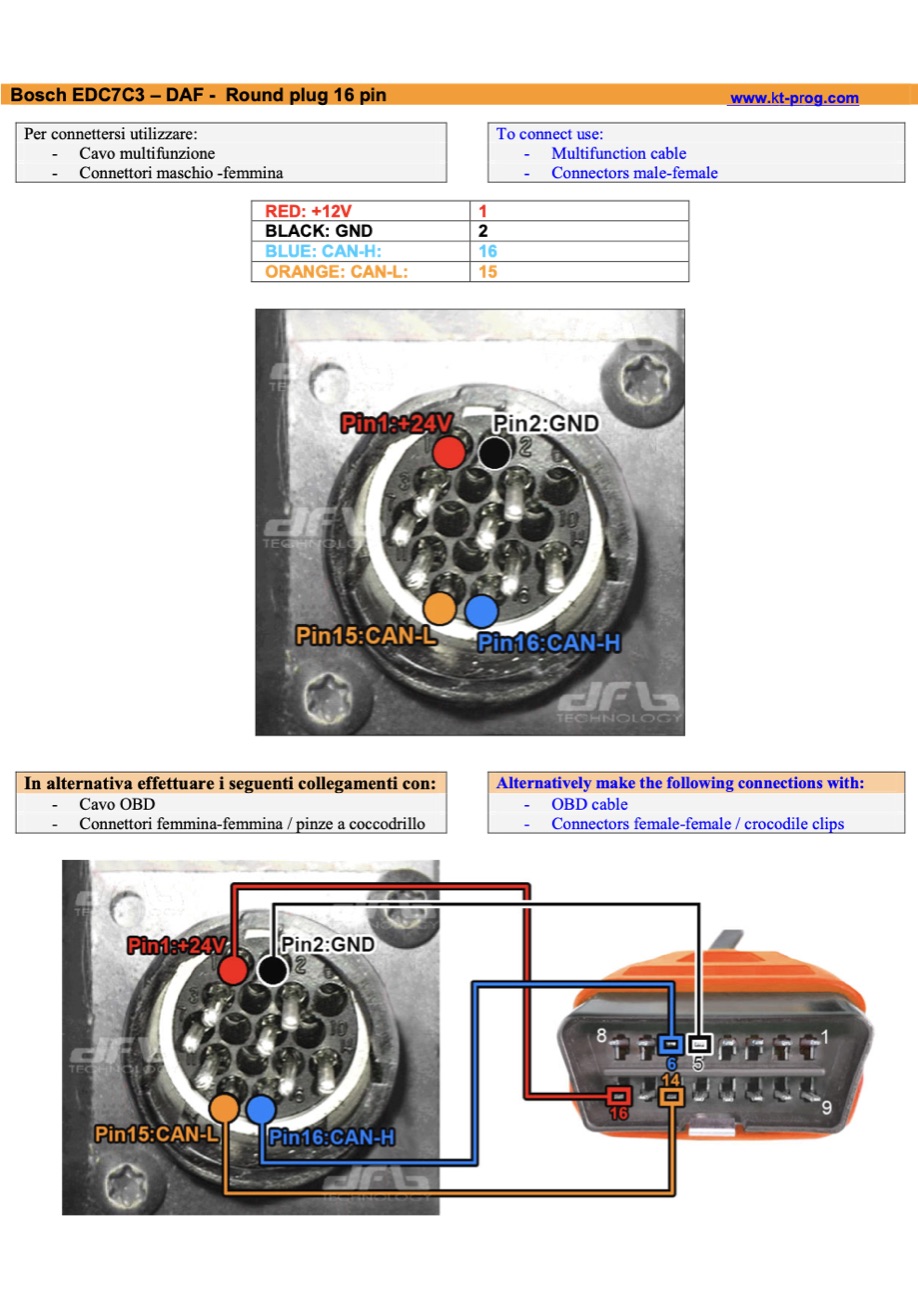

Podłączenie — BOSCH EDC7C3 – DAF - ROUND PLUG 16 P (PLUG)
Podłączenie — BOSCH EDC7C3 – DAF - ROUND PLUG 16 P (PLUG)
