EDC7C1 — moduł (IVECO)

Ciężarowe ECM

Dane modułu

Marka
IVECO
Nośnik / chip
MPC556+95640
Tryb pracy
BENCH
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

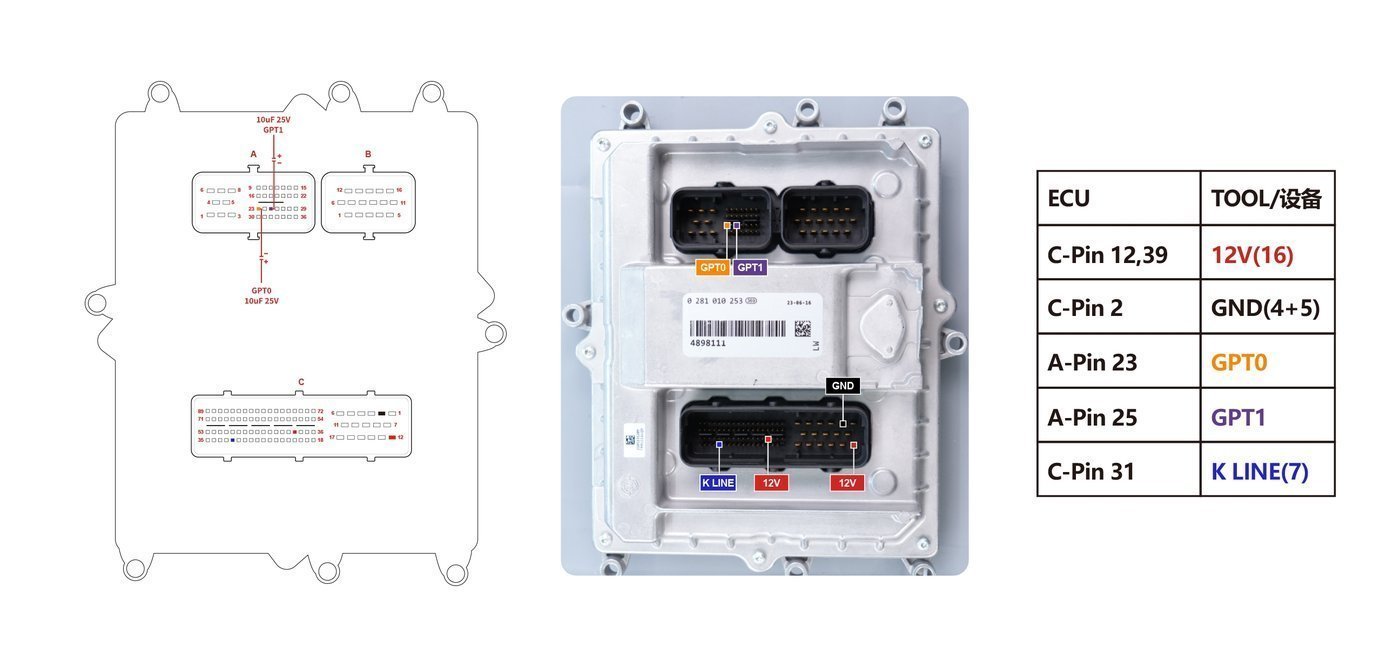

Schemat złącza — BOSCH EDC7C1
Schemat złącza — BOSCH EDC7C1
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC556+95640).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

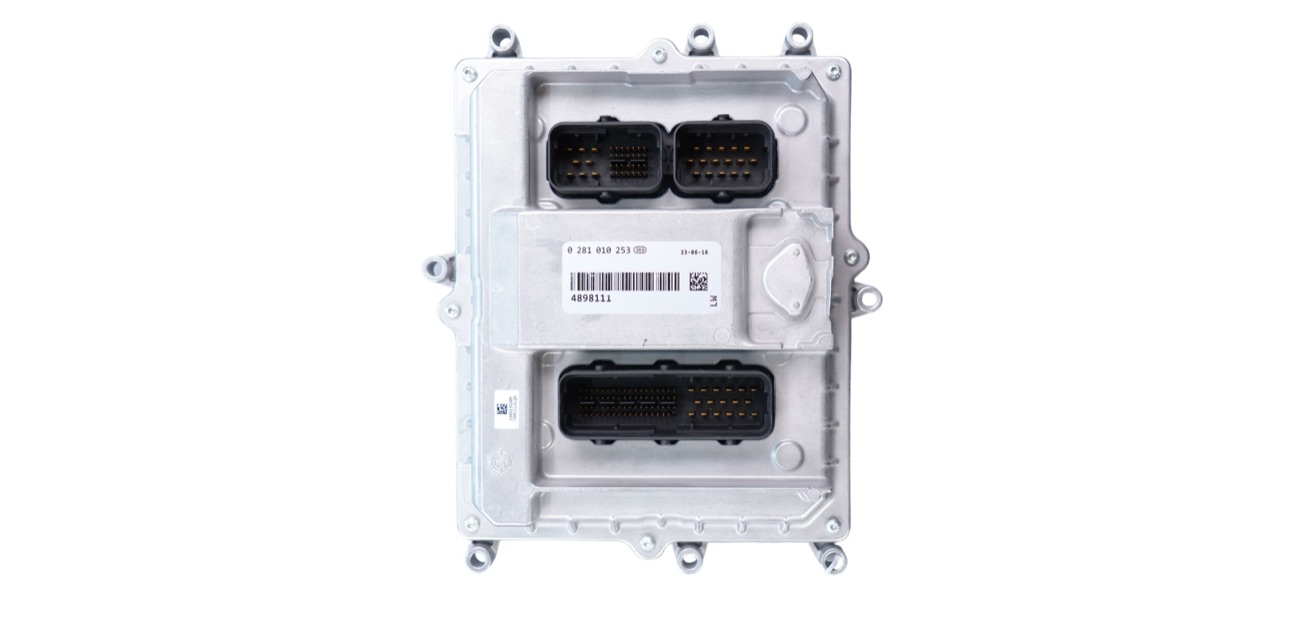

Blok — BOSCH EDC7C1 1
Blok — BOSCH EDC7C1 1

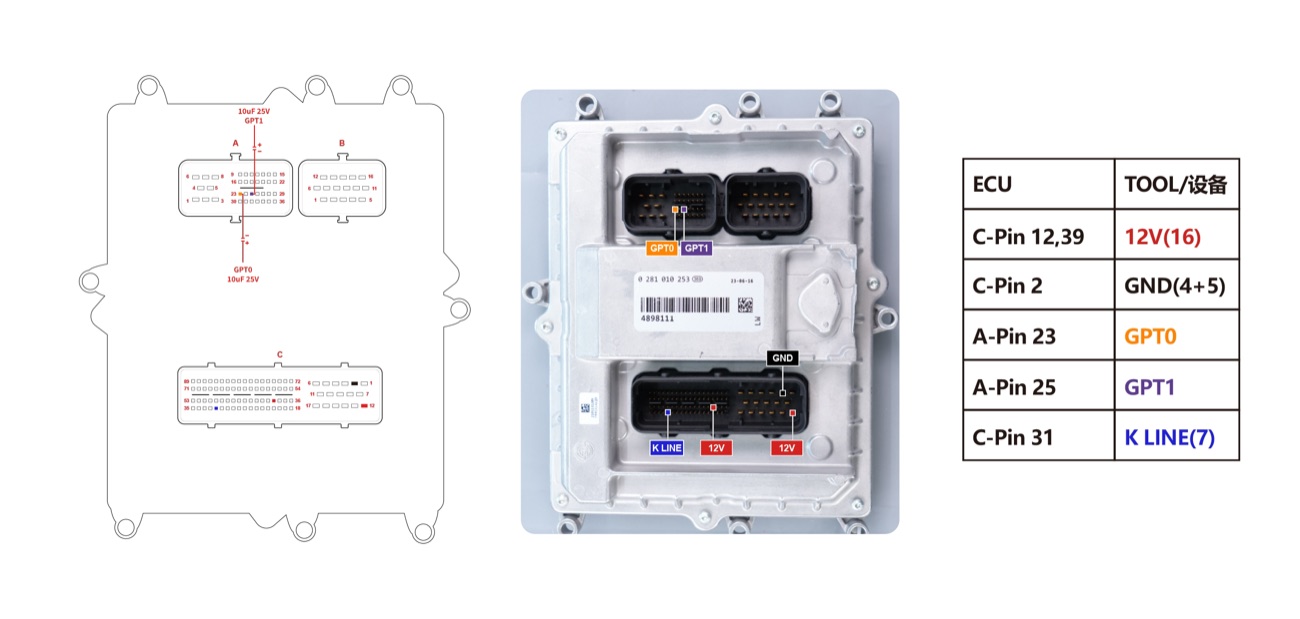

Schemat — BOSCH EDC7C1
Schemat — BOSCH EDC7C1
Podłączenie — BOSCH EDC7C1/C2 - DAF, IVECO, MAN, M (MPC55X)
Podłączenie — BOSCH EDC7C1/C2 - DAF, IVECO, MAN, M (MPC55X)
