EDC16C37 — sterownik (CHEVROLET)

Dane modułu

Marka
CHEVROLET
Producent sterownika
BOSCH
Nośnik / chip
MPC563(4)
Tryb pracy
BENCH
Adapter
P003+/MP001
Odczyt
INT FLASH, EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć MPC563(4) — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

Płytka — EDC16
Płytka — EDC16
Blok — EDC16
Blok — EDC16

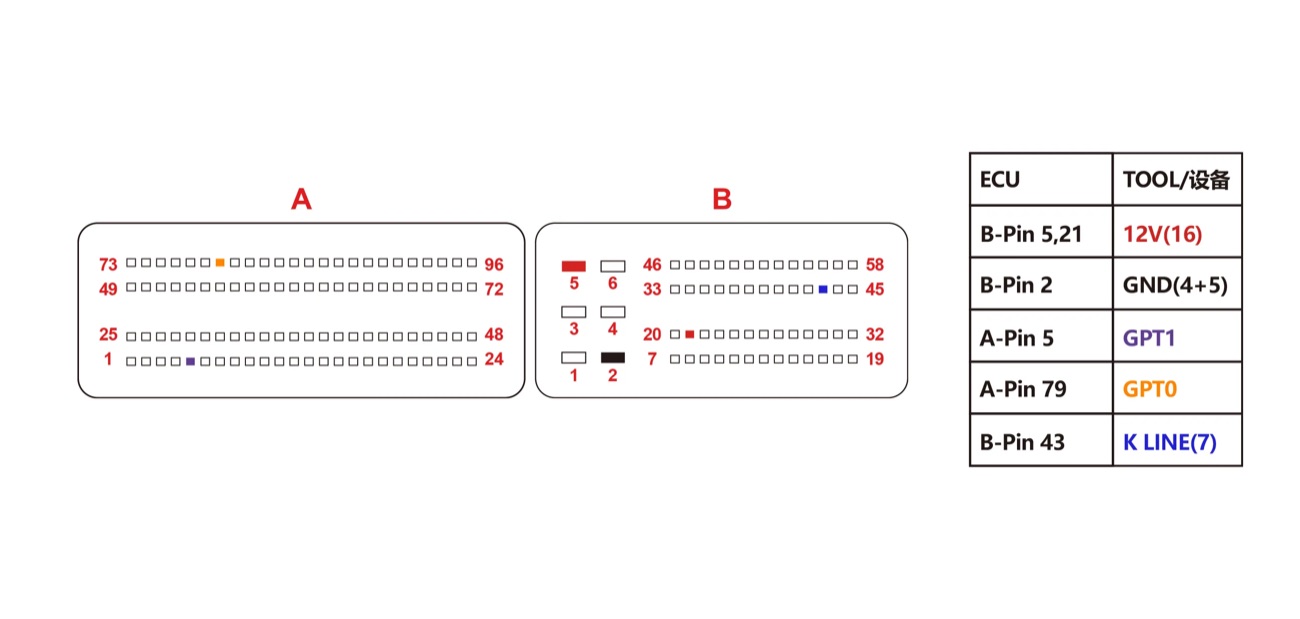

Podłączenie — BENCH EDC16C37 1
Podłączenie — BENCH EDC16C37 1

Podobne bloki

4RCHEVROLETE37CHEVROLETE38CHEVROLETE39CHEVROLETE67CHEVROLETE78CHEVROLETE80CHEVROLETE82CHEVROLET
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
