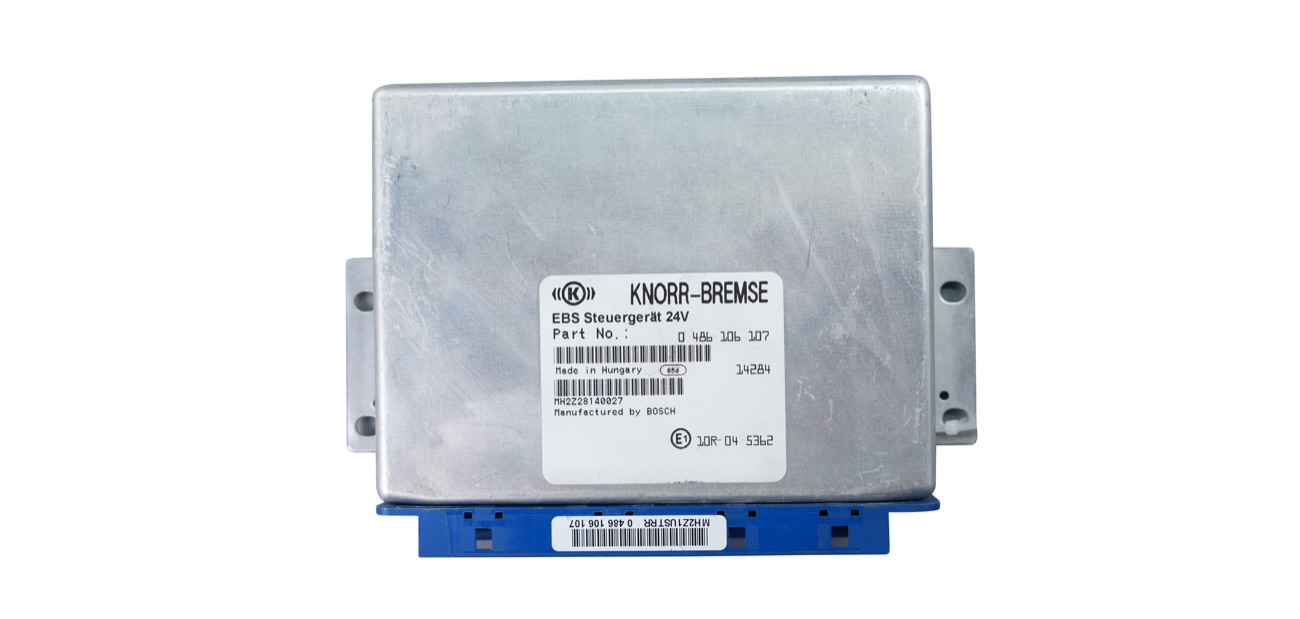

EBS5 — moduł (MAN)
Ciężarowe BCM
Dane modułu
- Marka
- MAN
- Nośnik / chip
- S29CD016JB+95640
- Tryb pracy
- BDM
- Adapter
- C4-10
- Odczyt
- EXT FLASH, EXT EEPROM
- Źródło
- lista Ciężarowe BCM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V
· AIRBAG RESET, 1877 modułów na tym chipie, tryb BENCH/JTAG
· lista ECM, 49 sterowników na tym chipie, tryb BENCH/BOOT
· lista Multi-Prog, 1 pozycji na tym chipie
Schemat połączenia
Schemat złącza — BENZ EBS5
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Identyfikujemy moduł po numerze i pamięci (S29CD016JB+95640).
- Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
- Modyfikujemy dane (crash / immo / konfiguracja).
- Przeliczamy sumę kontrolną i zapisujemy.
- Test na stole lub w aucie.
