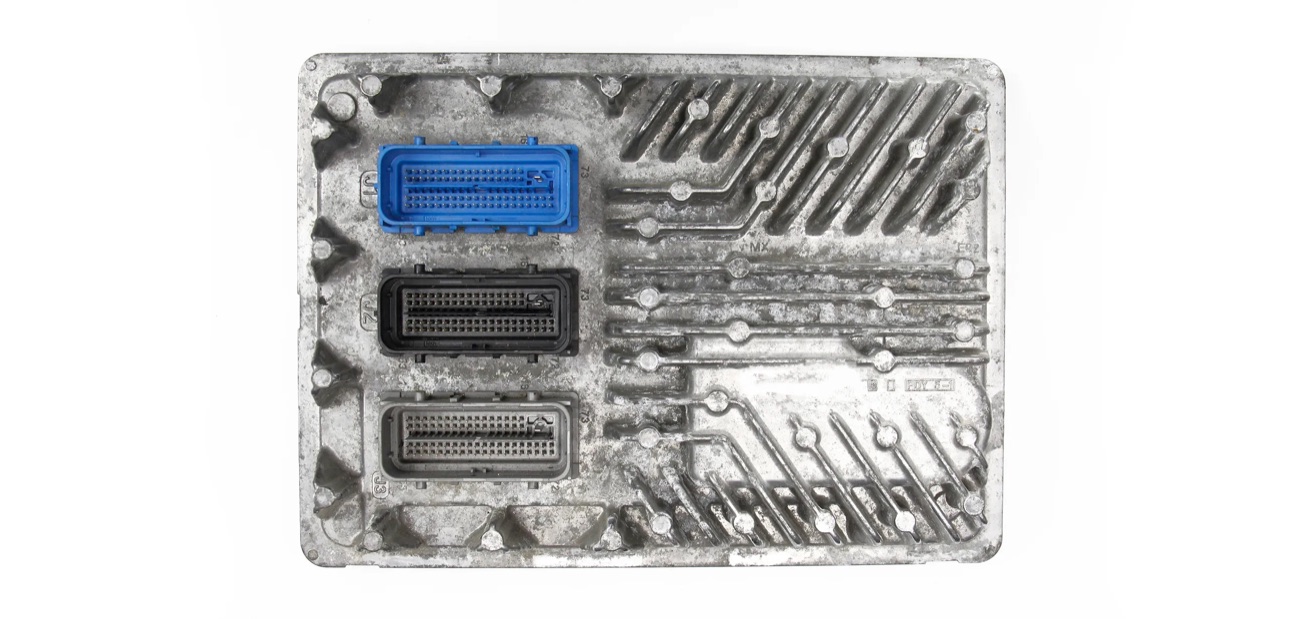

E92 — sterownik (CADILLAC)
Dane modułu
- Marka
- CADILLAC
- Producent sterownika
- ACDELCO
- Nośnik / chip
- MPC5674
- Tryb pracy
- OBD/BENCH/BOOT
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- INT FLASH, INT EEPROM
- Dodatkowo
- CS
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia
Schemat złącza — AC DELCO E92
Przed podłączeniem sprawdź numery pinów w module.
Podłączenie na stole — numery pinów
X60001-1CAN LowX60001-14CAN HighX60002-1+12VX60003-1+12VX60003-3GroundX60003-4Ground
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (MPC5674) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.
