E87 — sterownik (CHEVROLET)

Dane modułu

Marka
CHEVROLET
Producent sterownika
ACDELCO
Nośnik / chip
MPC5565
Tryb pracy
OBD/BENCH/BOOT
Adapter
P004/P003/P003+/MP001
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy

Schemat połączenia

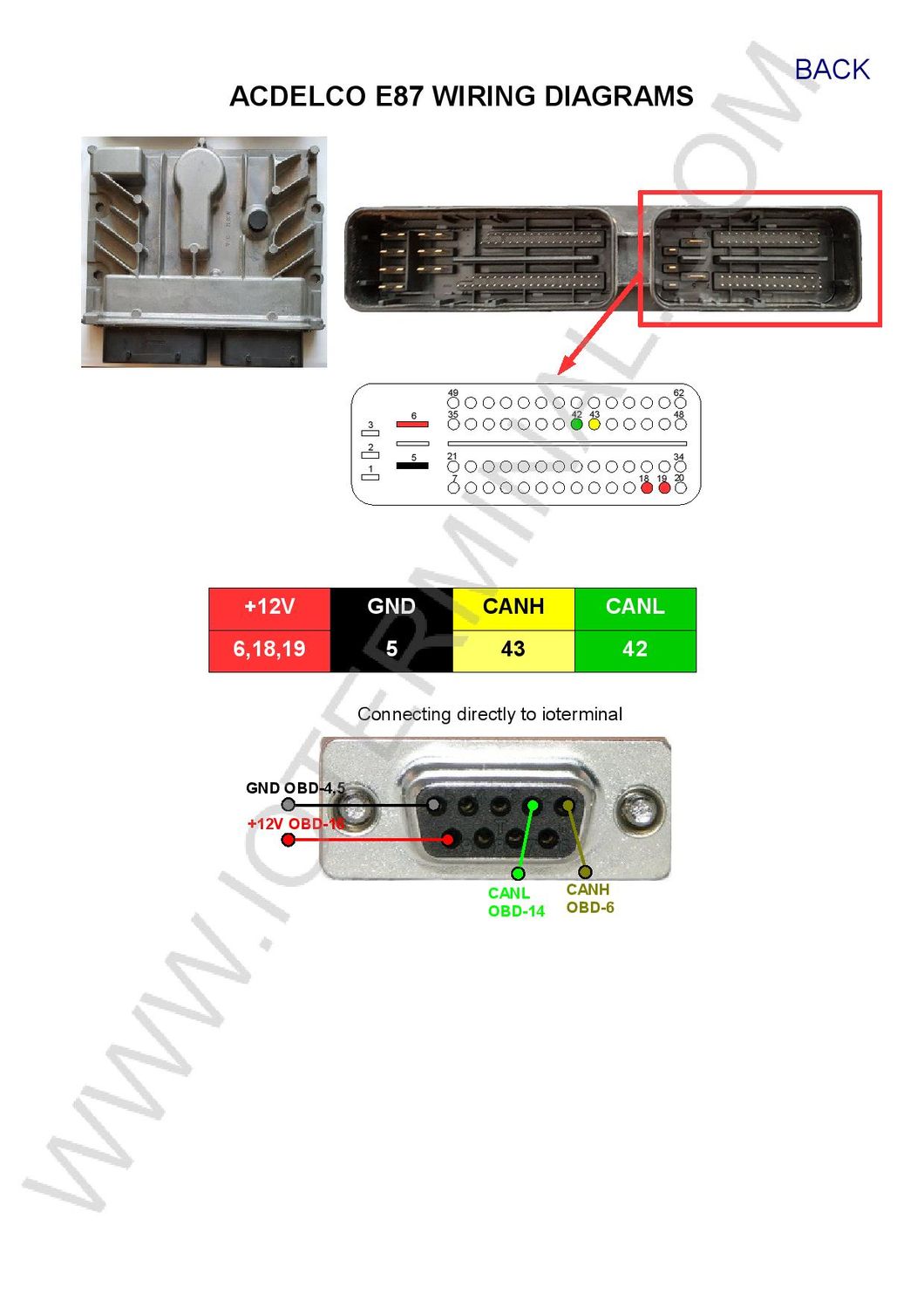

Schemat złącza — AC DELCO E87
Schemat złącza — AC DELCO E87
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
  2. Odczytujemy zawartość (MPC5565) przez OBD: OBDSTAR ECU MASTER.
  3. Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
  4. Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
  5. Kasujemy błędy, sprawdzamy komunikację i rozruch.

Zdjęcia

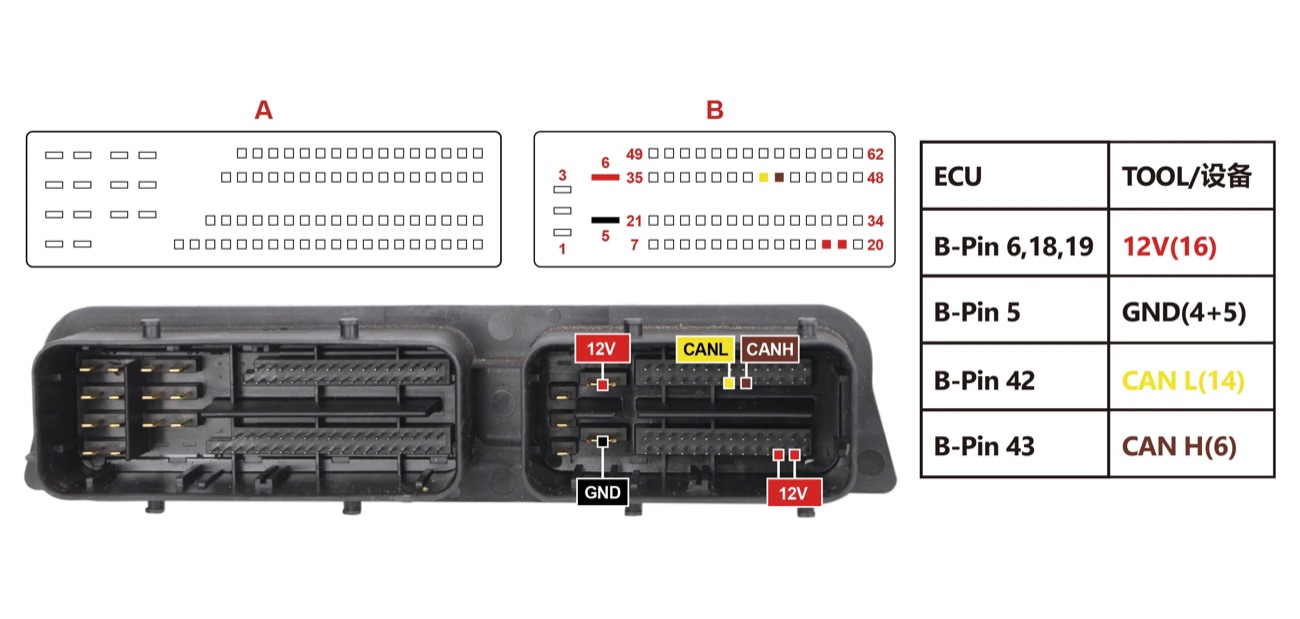

Blok — GM E87
Blok — GM E87
Blok — FCA_MARELLI_8GMF_MPC5565
Blok — FCA_MARELLI_8GMF_MPC5565

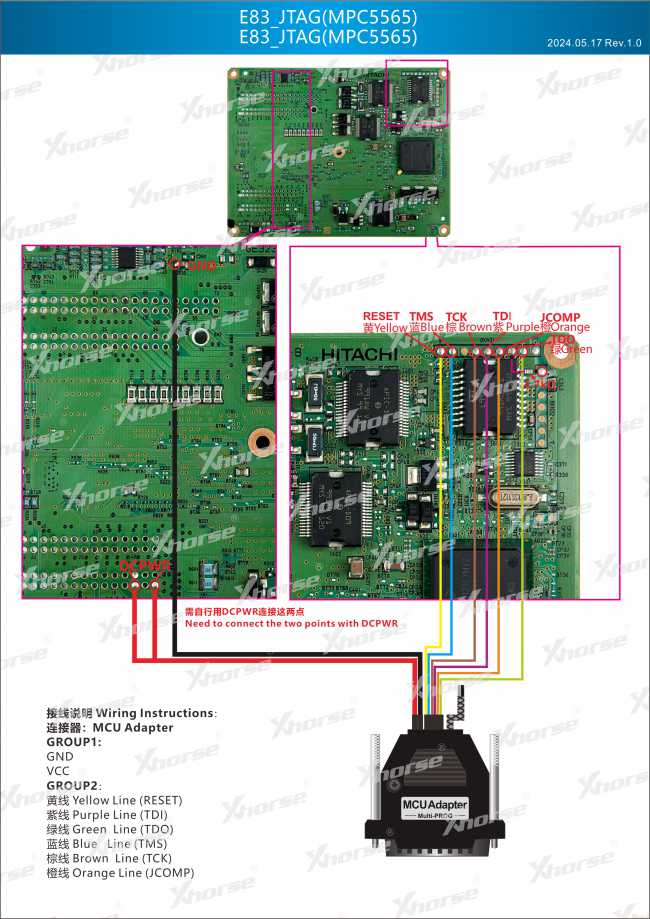

Adapter — MPC5565 (VVDI PROG, wyprowadzenia chipu)
Adapter — MPC5565 (VVDI PROG, wyprowadzenia chipu)

Podobne bloki

4RCHEVROLETE37CHEVROLETE38CHEVROLETE39CHEVROLETE67CHEVROLETE78CHEVROLETE80CHEVROLETE82CHEVROLET
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
