DQ380 — pinout złącza: +12V, Ground, CAN High, CAN Low
Dane modułu
- Źródło
- schemat złącza z naszej biblioteki
Schemat połączenia
DQ380
Przed podłączeniem sprawdź numery pinów w module.

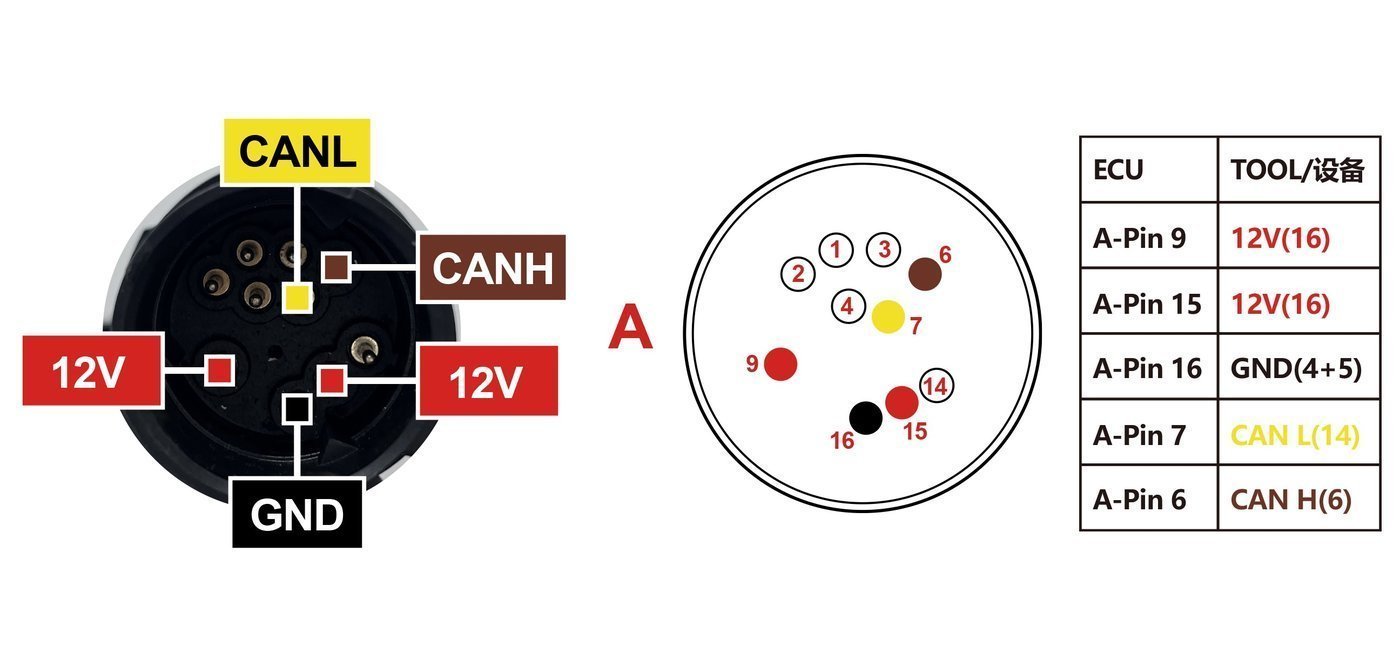

Podłączenie na stole — numery pinów
9+12V15+12V16Ground6CAN High7CAN Low
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.
