DQ250 — pinout złącza (5 pinów)
Dane modułu
- Źródło
- schemat złącza z naszej biblioteki
Schemat połączenia
DQ250
Przed podłączeniem sprawdź numery pinów w module.

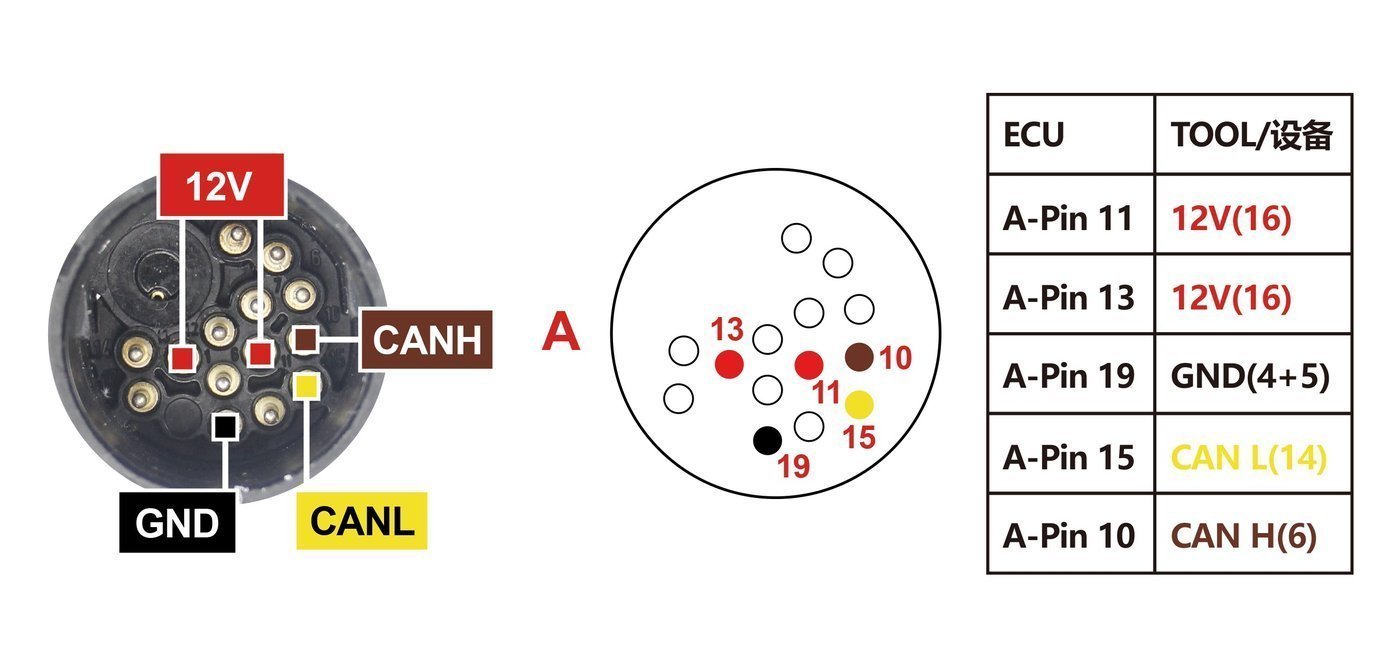

Podłączenie na stole — numery pinów
11+12V13+12V19Ground10CAN High15CAN Low
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.
