DF733(ATDG-81-9.4) — moduł (CHANGAN)

Skrzynie

Dane modułu

Marka
CHANGAN
Nośnik / chip
TC275
Tryb pracy
BENCH
Adapter
MP001/P003/P003+
Odczyt
MAPS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

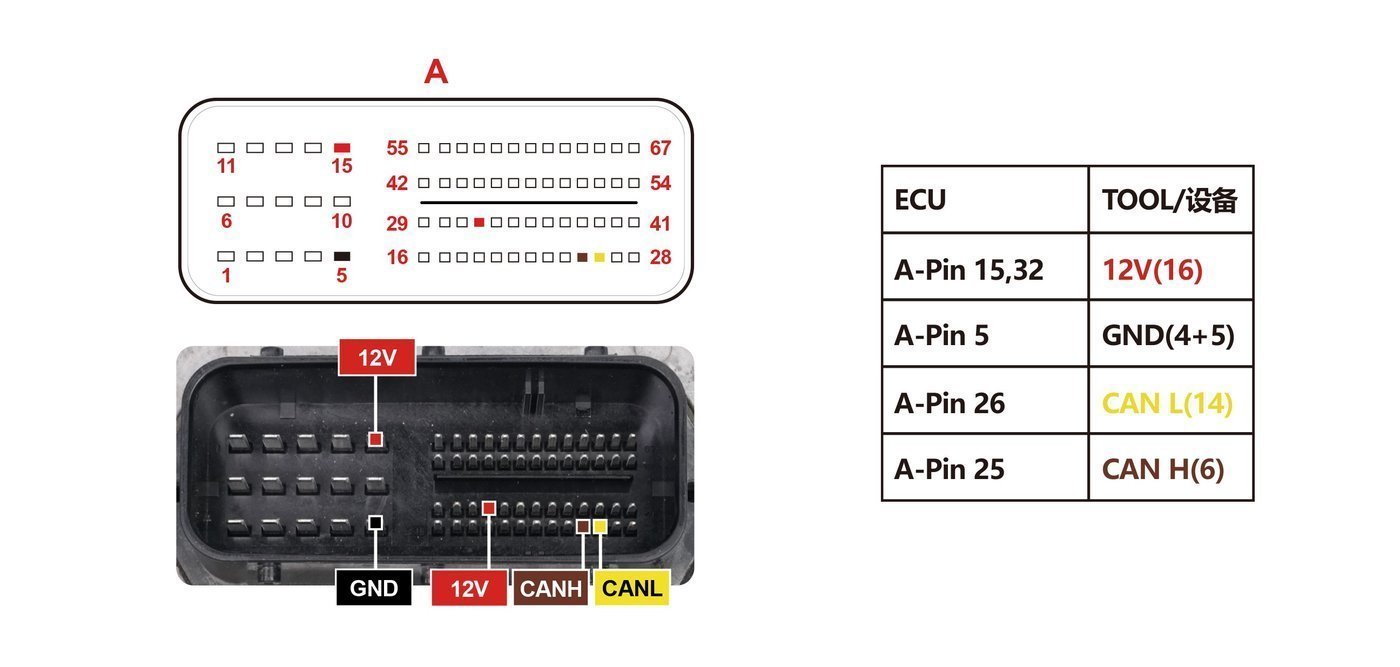

Schemat złącza — DF733 PINOUT2
Schemat złącza — DF733 PINOUT2
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC275).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

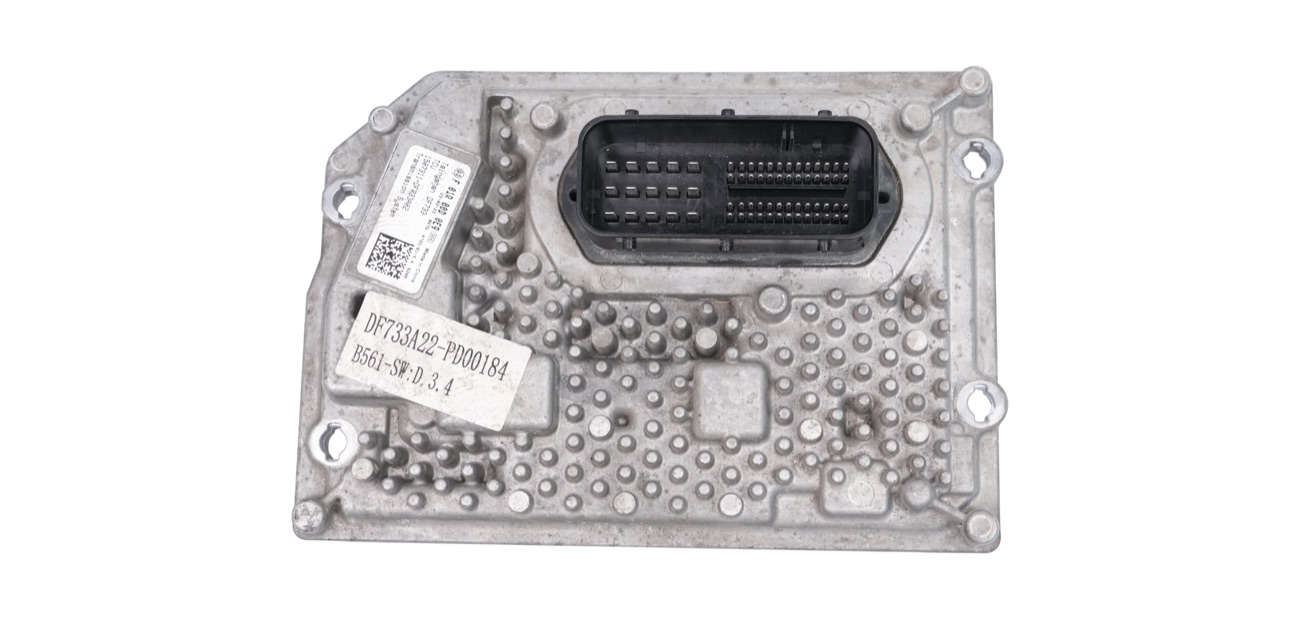

Blok — DF733 IMAGE
Blok — DF733 IMAGE
Schemat — DF733 PINOUT1
Schemat — DF733 PINOUT1
