DCM7.24 — moduł (BAIC)

Ciężarowe ECM

Dane modułu

Marka
BAIC
Nośnik / chip
TC277T
Tryb pracy
BENCH
Odczyt
INT FLASH, INT EEPROM
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

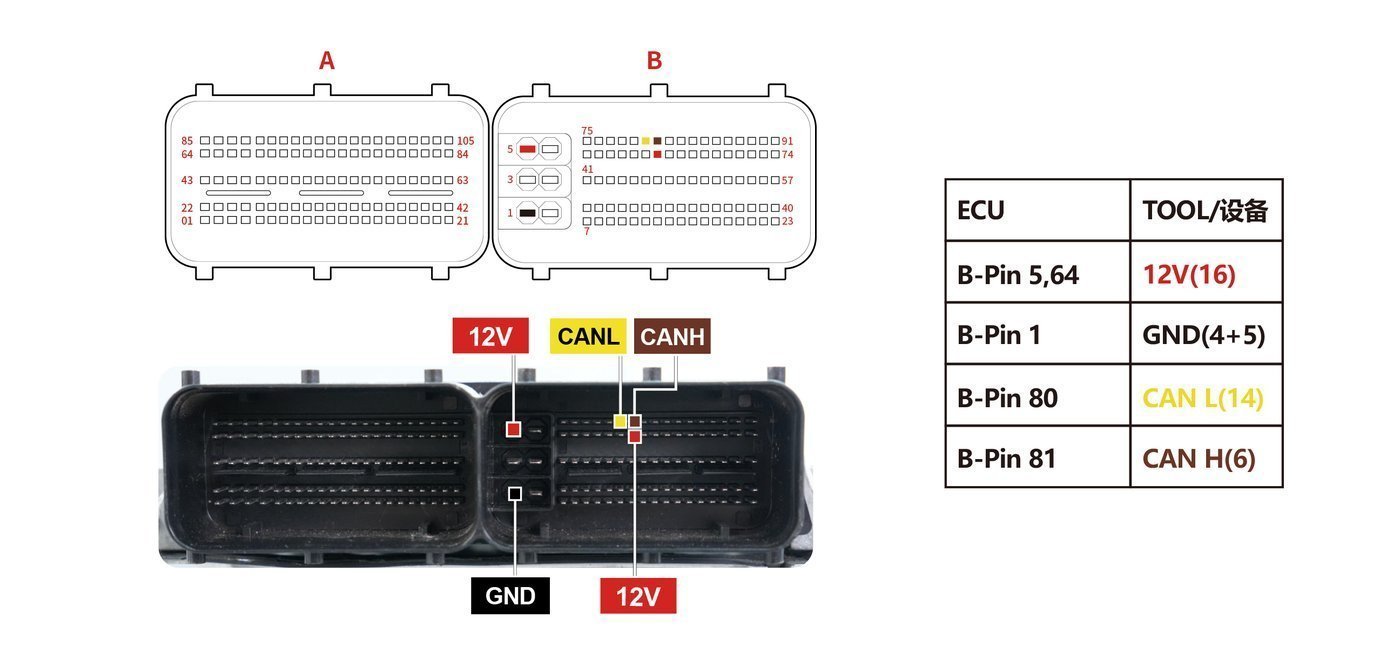

Schemat złącza — BENCH BAIC DCM724
Schemat złącza — BENCH BAIC DCM724
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC277T).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

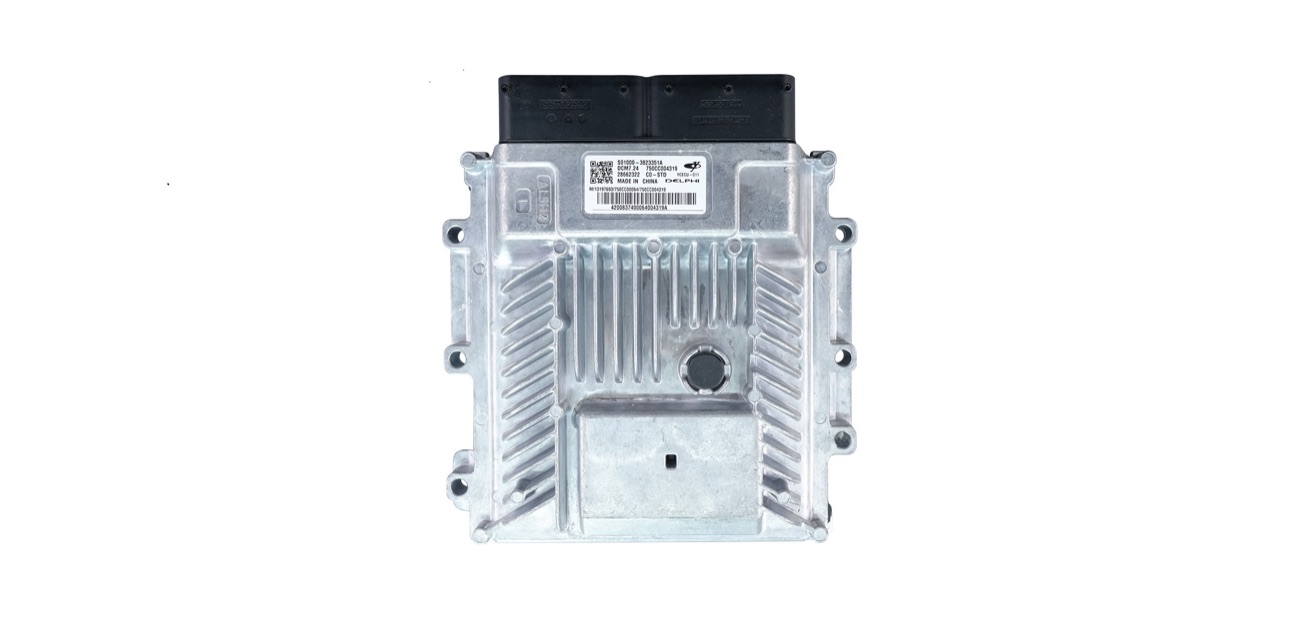

Blok — BAIC DCM724
Blok — BAIC DCM724
Schemat — BENCH BAIC DCM724
Schemat — BENCH BAIC DCM724

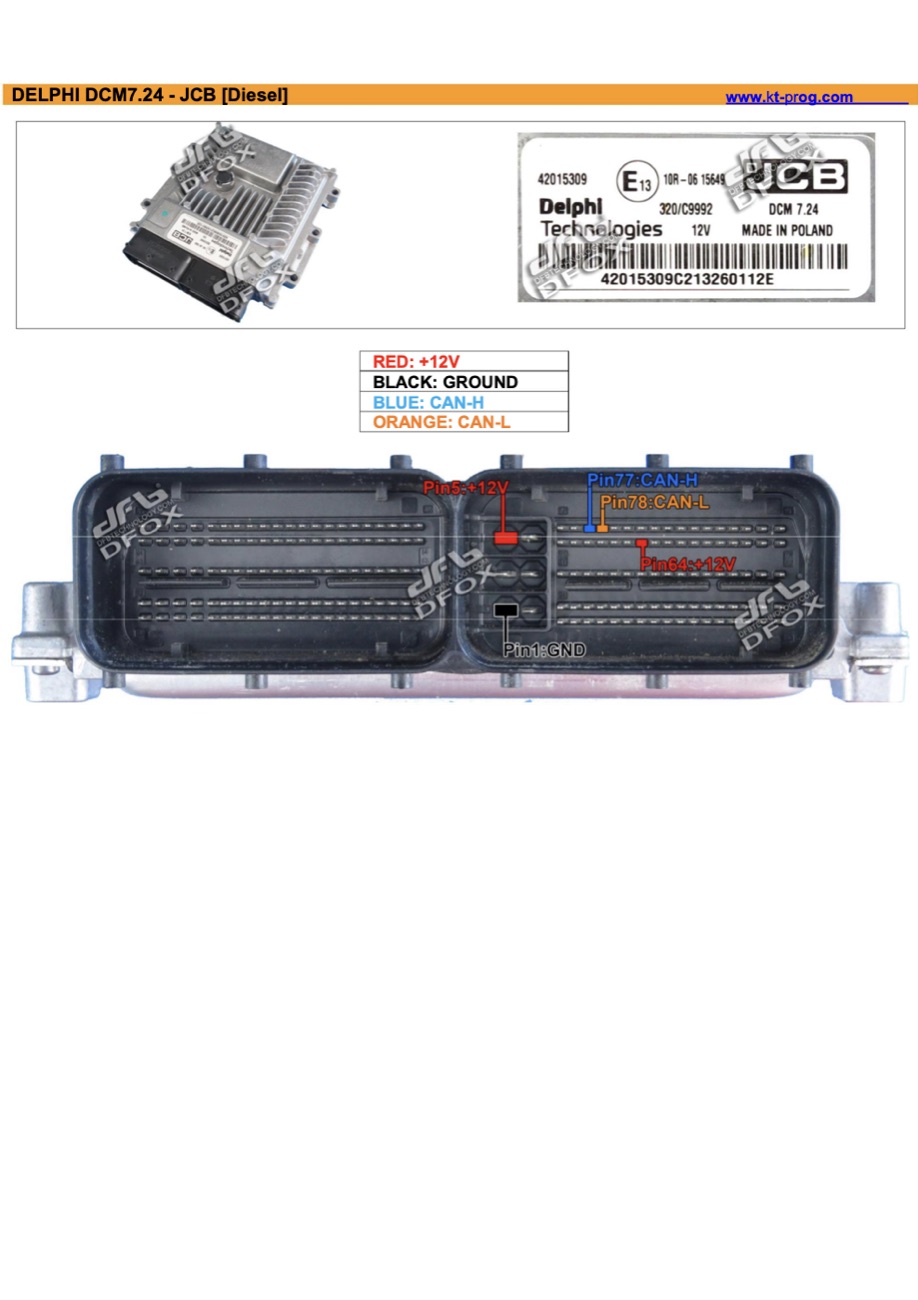

Podłączenie — DELPHI DCM7.24 - JCB [DIESEL] (PINOUT)
Podłączenie — DELPHI DCM7.24 - JCB [DIESEL] (PINOUT)
