CPTSH2.08.X — moduł (HYUNDAI)

Skrzynie

Dane modułu

Marka
HYUNDAI
Nośnik / chip
R5F72544R
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

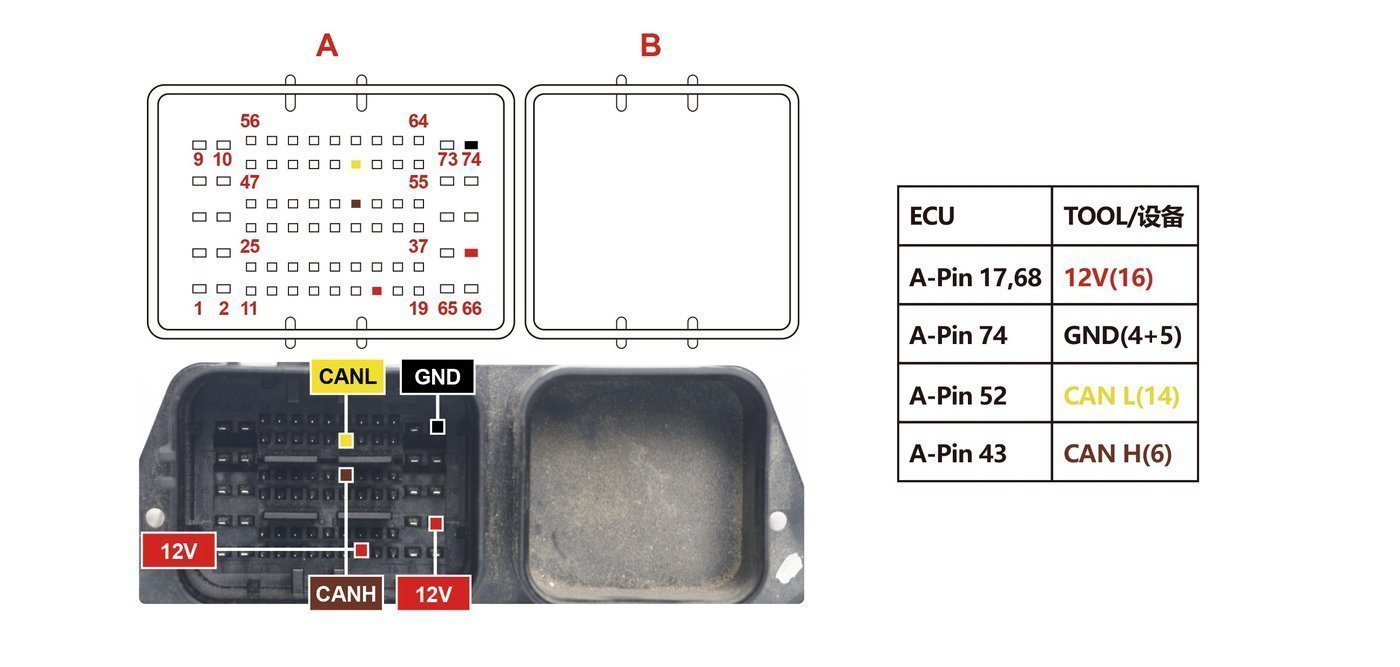

Schemat złącza — CPTSH2.08.X
Schemat złącza — CPTSH2.08.X
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (R5F72544R).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

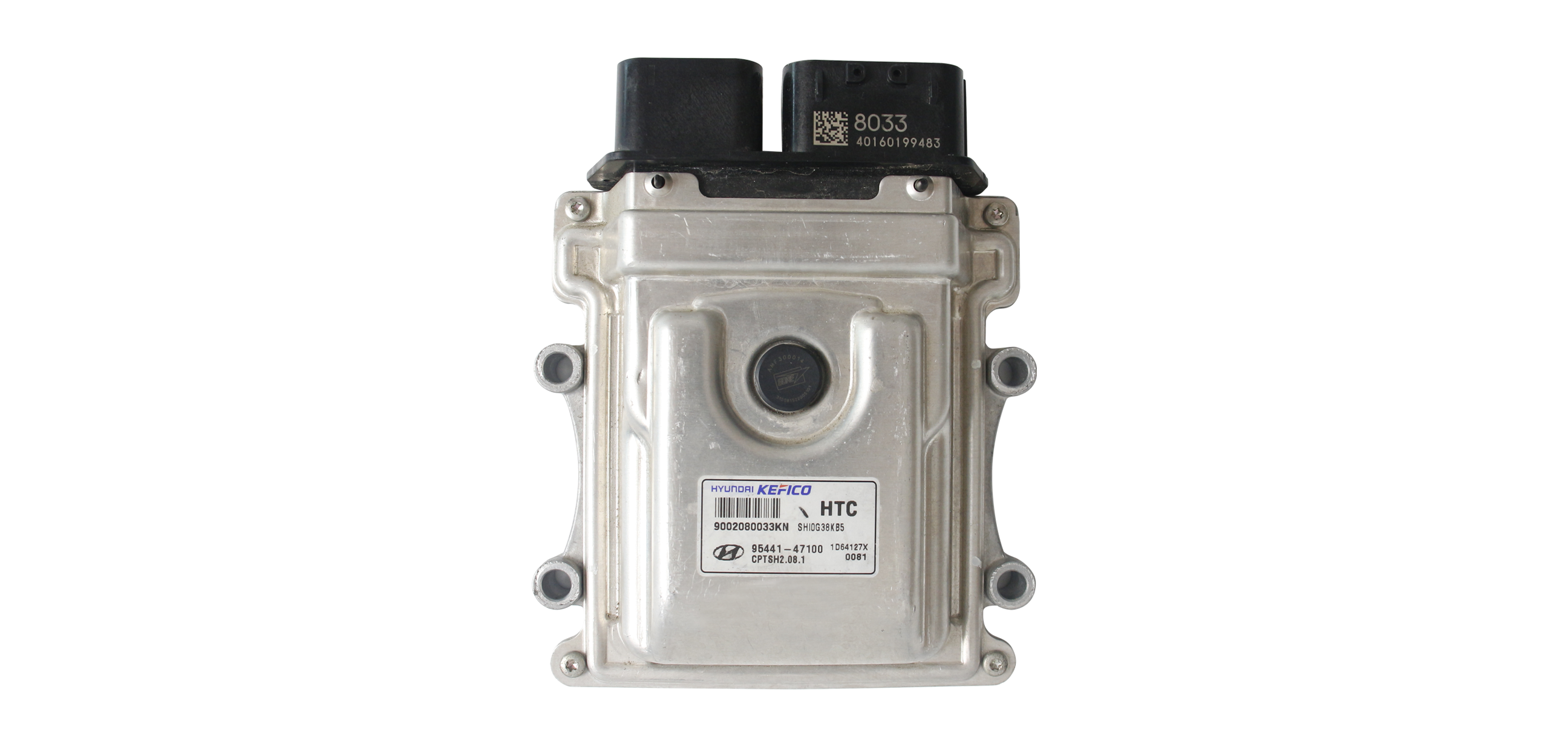

Blok — CPTSH2.08.X (HYUNDAI)
Blok — CPTSH2.08.X (HYUNDAI)
