CPC5 — moduł (MB BENZ)

Ciężarowe BCM

Dane modułu

Marka
MB BENZ
Nośnik / chip
SPC5898
Tryb pracy
BENCH
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe BCM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

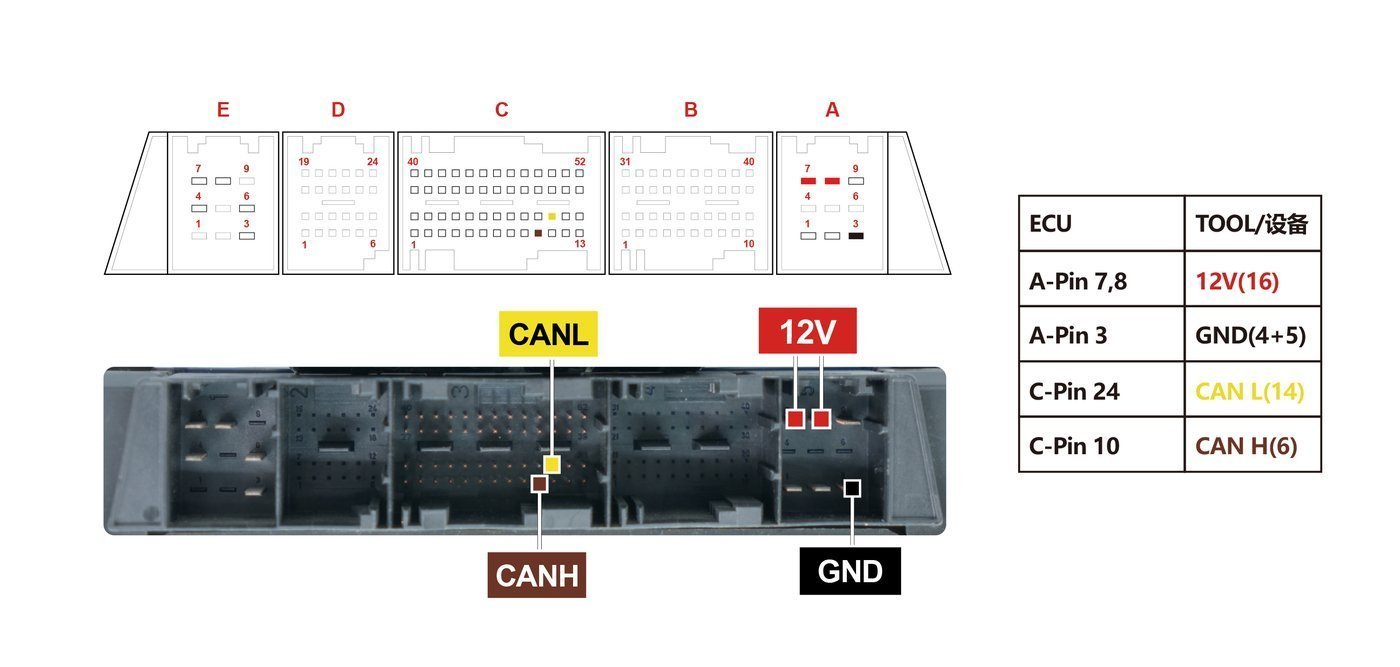

Schemat złącza — BENCH BENZ CPC5
Schemat złącza — BENCH BENZ CPC5
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SPC5898).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

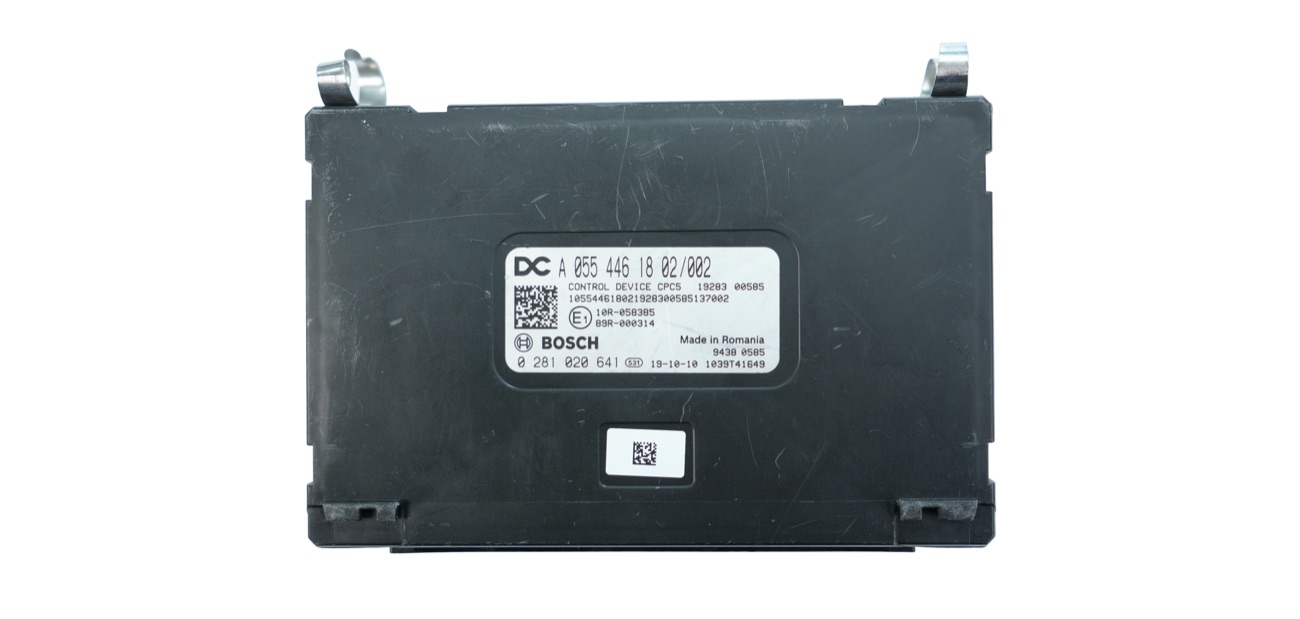

Blok — BENZ CPC5
Blok — BENZ CPC5
Schemat — BENCH BENZ CPC5
Schemat — BENCH BENZ CPC5
Podłączenie — BENCH BENZ CPC5
Podłączenie — BENCH BENZ CPC5
