CM1880A — moduł (DONGFENG)

Ciężarowe ECM

Dane modułu

Marka
DONGFENG
Nośnik / chip
SPC564A
Tryb pracy
BENCH
Odczyt
INT FLASH
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

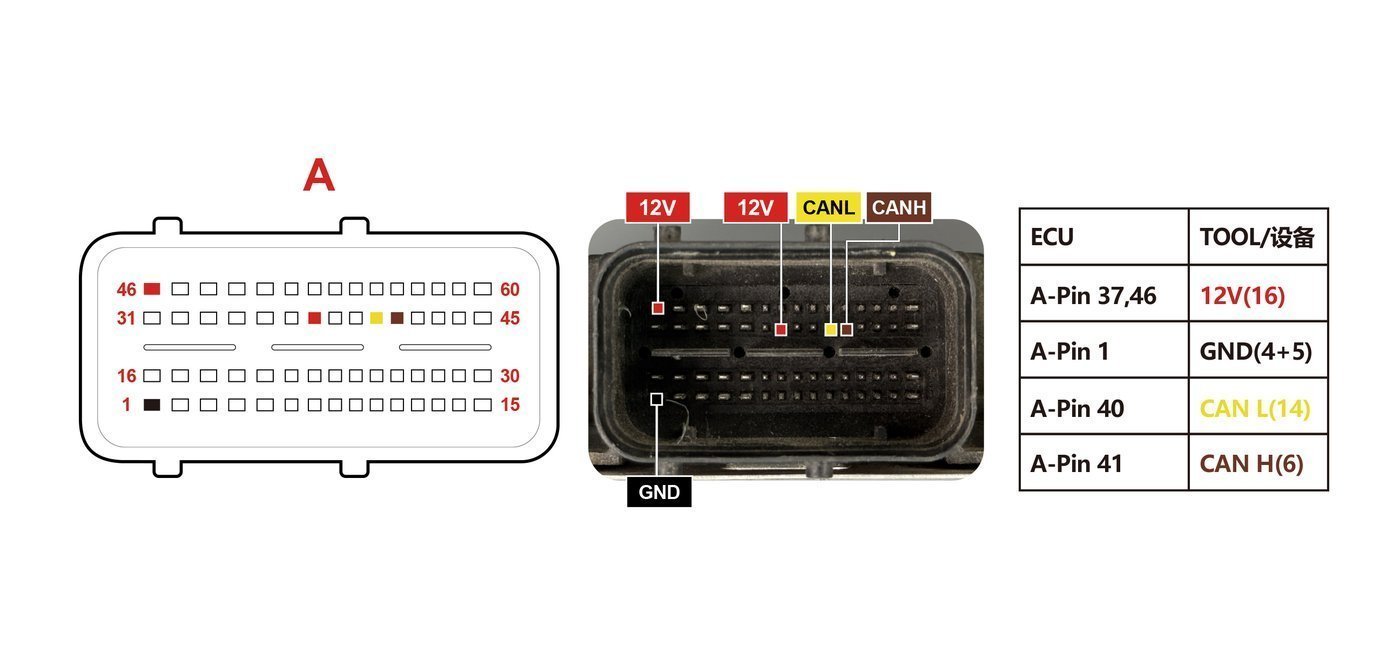

Schemat złącza — CM1880A SPC564A
Schemat złącza — CM1880A SPC564A
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SPC564A).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

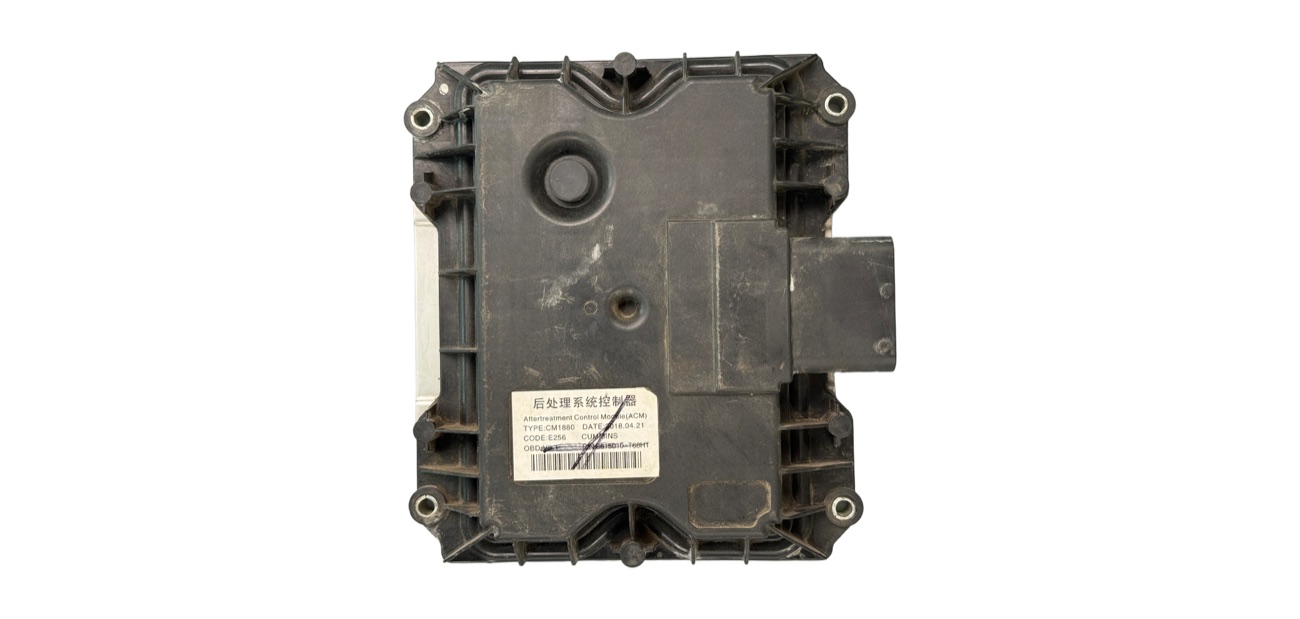

Blok — BENCH CM1880A SPC564A
Blok — BENCH CM1880A SPC564A
Blok — FCA_MARELLI_9DF_SPC564A
Blok — FCA_MARELLI_9DF_SPC564A
Schemat — CM1880A SPC564A
Schemat — CM1880A SPC564A
