ACM2 — moduł (MB BENZ)

Ciężarowe ECM

Dane modułu

Marka
MB BENZ
Nośnik / chip
TC1796+95640
Tryb pracy
BOOT/BENCH
Odczyt
INT FLASH, INT EEPROM, EXT EEPROM
Dodatkowo
CS
Źródło
lista Ciężarowe ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

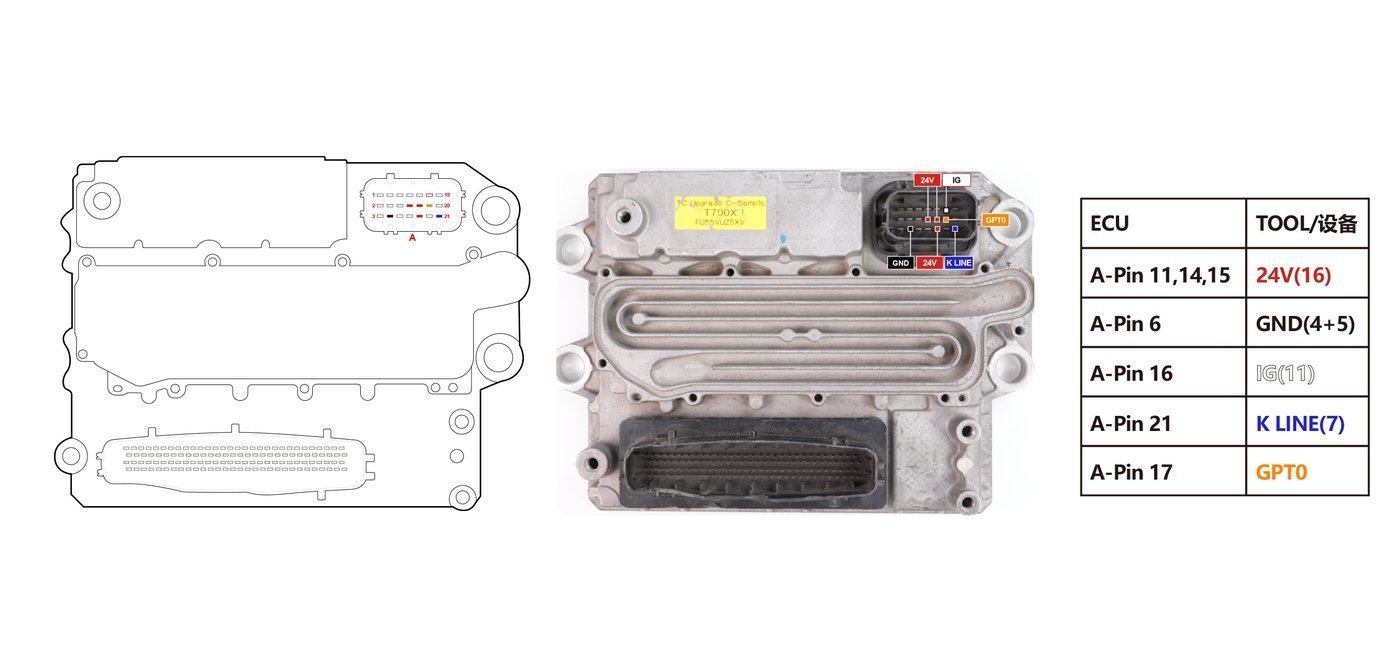

Schemat złącza — BENZ ACM2 K
Schemat złącza — BENZ ACM2 K
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (TC1796+95640).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

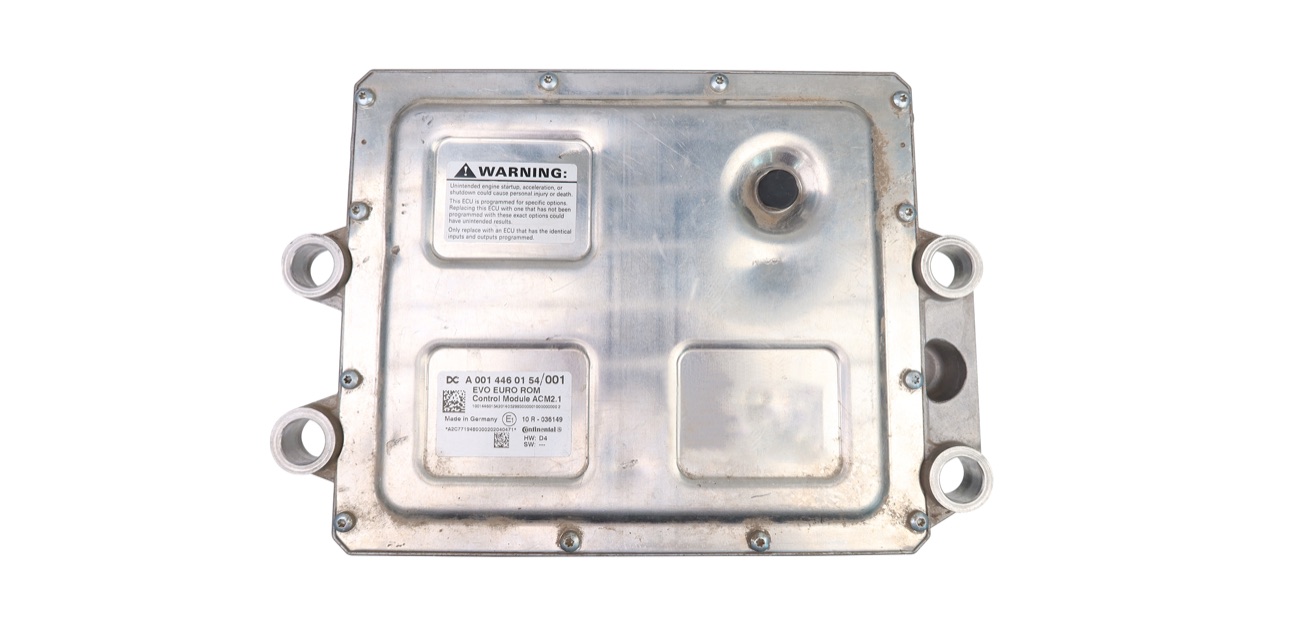

Blok — BENZ ACM2 1
Blok — BENZ ACM2 1

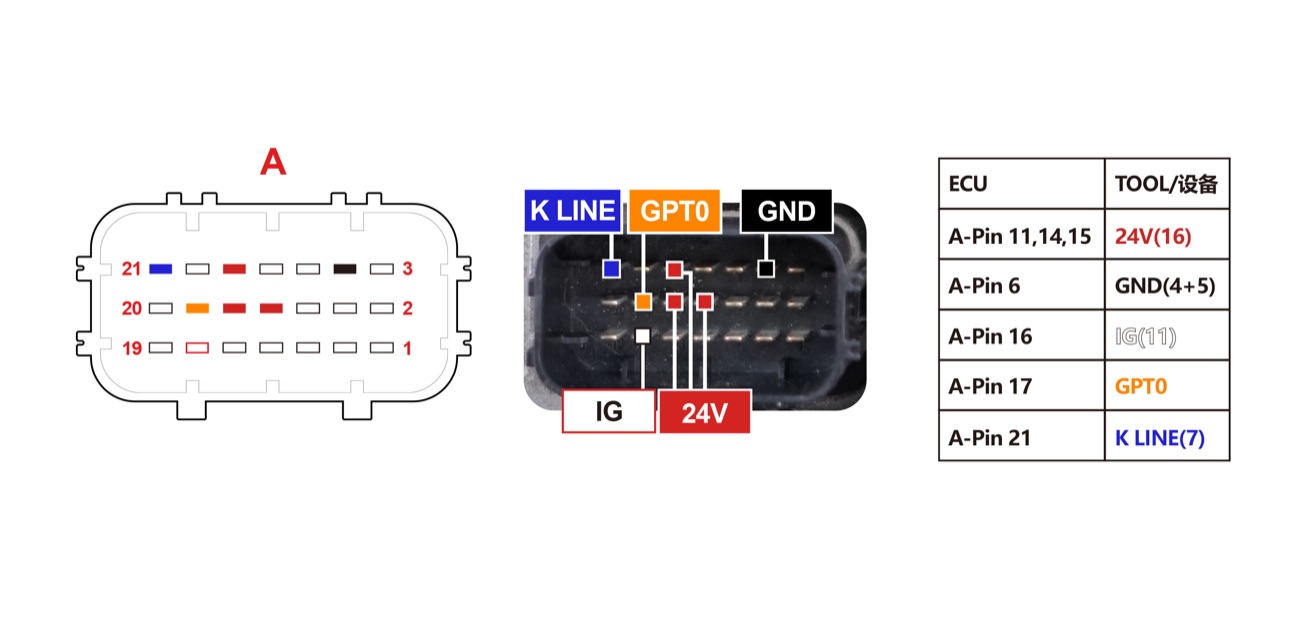

Schemat — BENZ ACM2.2 2
Schemat — BENZ ACM2.2 2
