8GML CAN — sterownik (FIAT)
Dane modułu
- Marka
- FIAT
- Producent sterownika
- MAGNETI MARELLI
- Nośnik / chip
- SPC564A80B4+95640
- Tryb pracy
- OBD/BENCH/BOOT
- Adapter
- P004/P003/P003+/MP001
- Odczyt
- INT FLASH, EXT EEPROM
- Dodatkowo
- CS
- Źródło
- lista ECM (OBDSTAR ECU MASTER)
Dostęp i sprzęt
OBD
OBDSTAR ECU MASTER · Xhorse Multi-Prog
interfejs OBD i zasilanie 12 V
· odczyt i zapis po OBD (virtual read/write) — sterownika nie wyciągamy
Schemat połączenia

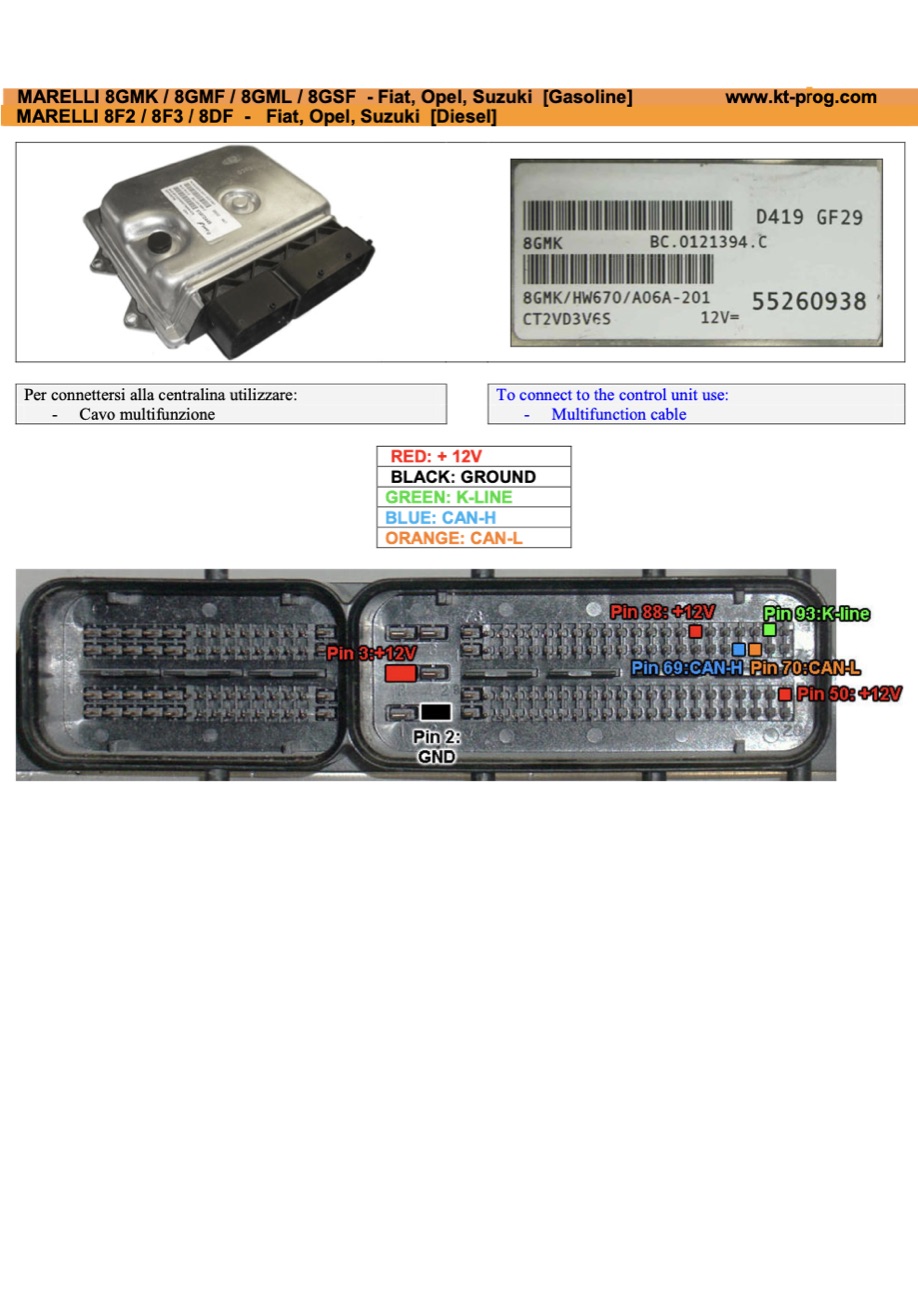

Schemat złącza — MARELLI 8GMK / 8GMF / 8GML / 8GSF - FIAT, OPEL, SUZUKI [GASOLINE] · manual DFOX
![Schemat złącza — MARELLI 8GMK / 8GMF / 8GML / 8GSF - FIAT, OPEL, SUZUKI [GASOLINE] · manual DFOX](/photos/pinouts_dfox/marelli_8gmk_8gmf_8gml_8gsf_fiat_opel_suzuki_gasoline.jpg)
Przed podłączeniem sprawdź numery pinów w module.
Procedura
- Podłączamy interfejs OBD do gniazda diagnostycznego — sterownika nie wyciągamy z auta.
- Odczytujemy zawartość (SPC564A80B4+95640) przez OBD: OBDSTAR ECU MASTER.
- Przygotowujemy plik (immo off / klon / korekta) i przeliczamy sumę kontrolną.
- Zapisujemy przez OBD tym samym przyrządem (OBDSTAR ECU MASTER) i robimy odczyt kontrolny.
- Kasujemy błędy, sprawdzamy komunikację i rozruch.

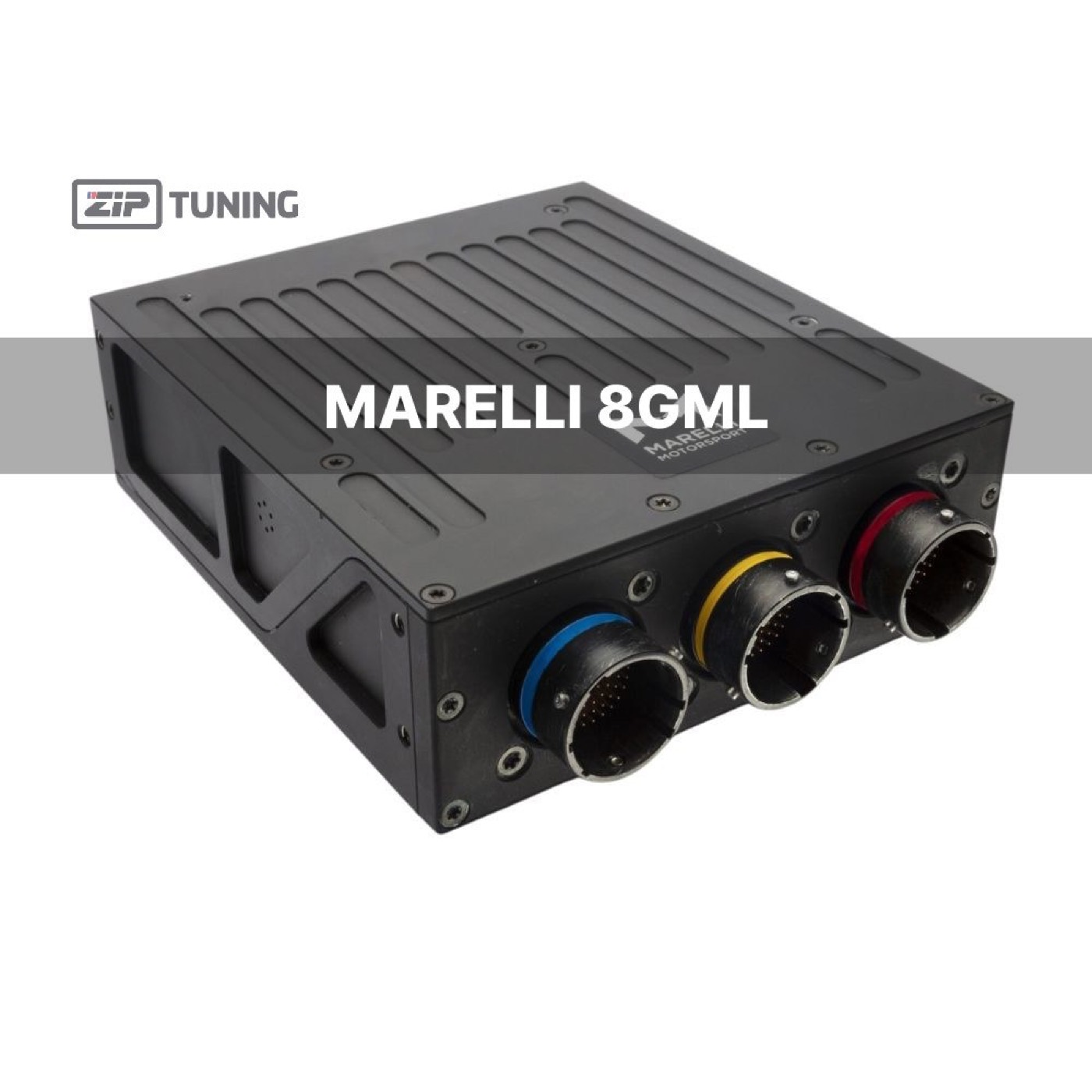

Zdjęcia
