7DCT — moduł (CHERY)

Skrzynie

Dane modułu

Marka
CHERY
Nośnik / chip
SH725XX
Tryb pracy
BENCH
Adapter
MP001/P003/P003+
Odczyt
INT FLASH, INT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Schemat połączenia

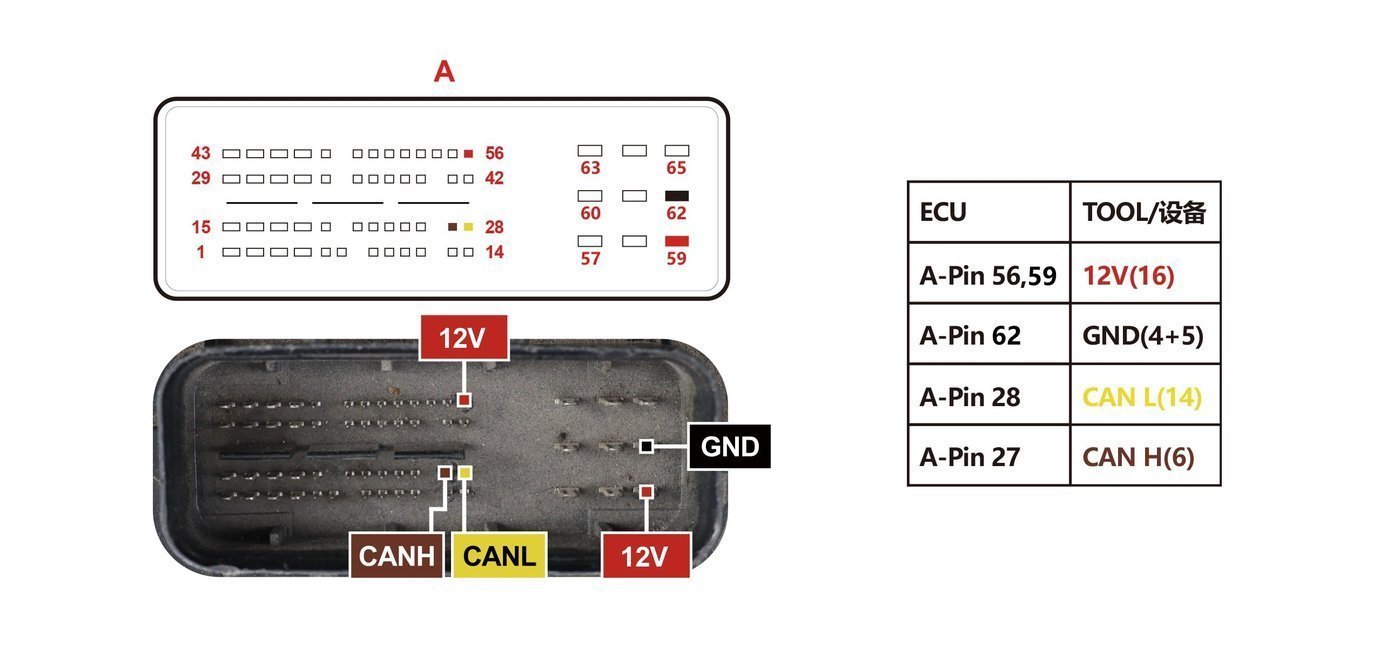

Schemat złącza — 7DCT450 PINOUT
Schemat złącza — 7DCT450 PINOUT
Przed podłączeniem sprawdź numery pinów w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (SH725XX).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

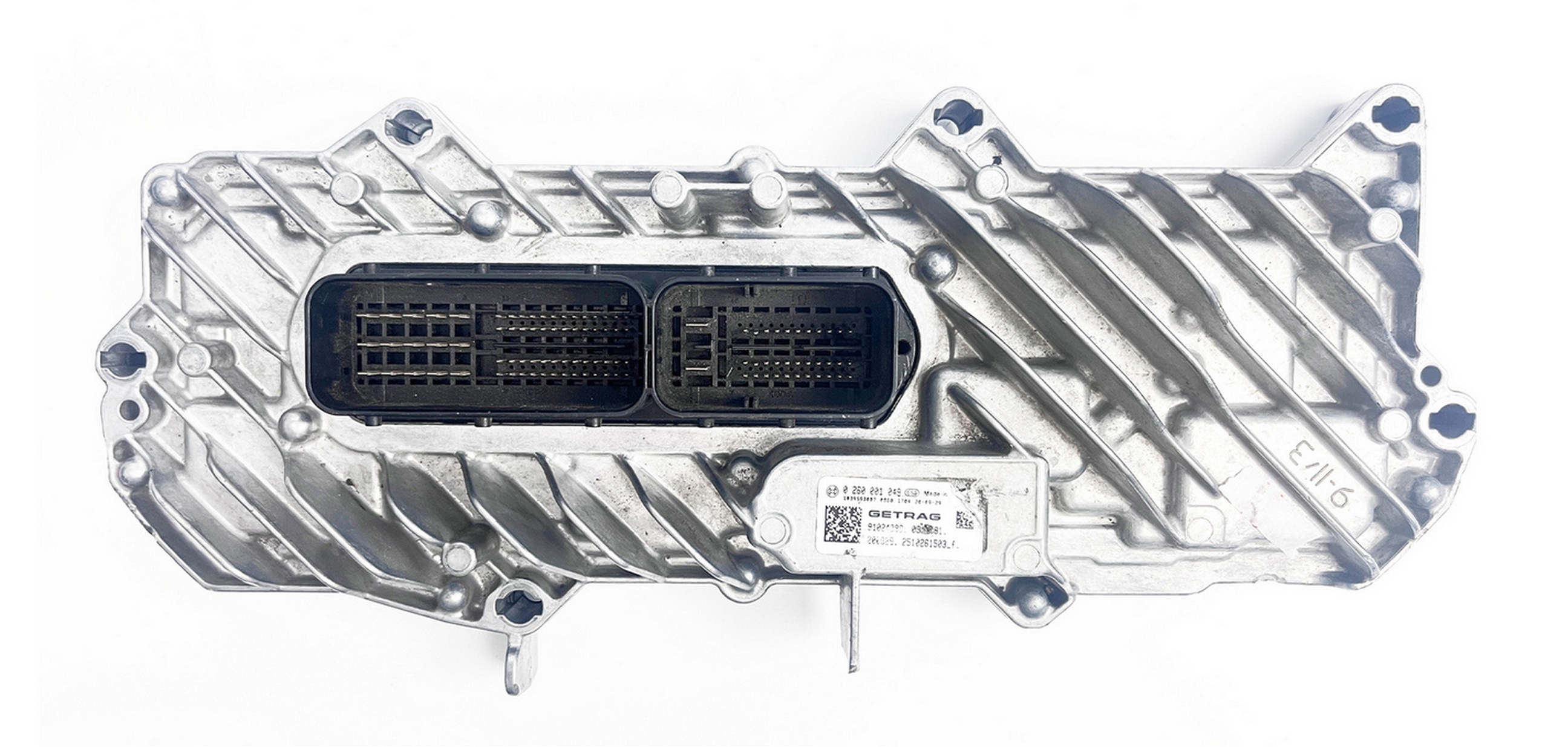

Blok — 7DCT (CHERY)
Blok — 7DCT (CHERY)

Podobne bloki · SKRZYNIE

845AHACHERYDC4 GEN2CHERYCVT25(EAST80.13)CHERY
Ten sam producent lub rodzina — często mają zbliżony pinout i nośnik pamięci.
