6L80 — moduł (CADILLAC)

Skrzynie

Dane modułu

Marka
CADILLAC
Nośnik / chip
M58BW016DB
Tryb pracy
BENCH
Adapter
MP001/P003/P003+/P004
Odczyt
EXT FLASH, EXT EEPROM
Dodatkowo
CS
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

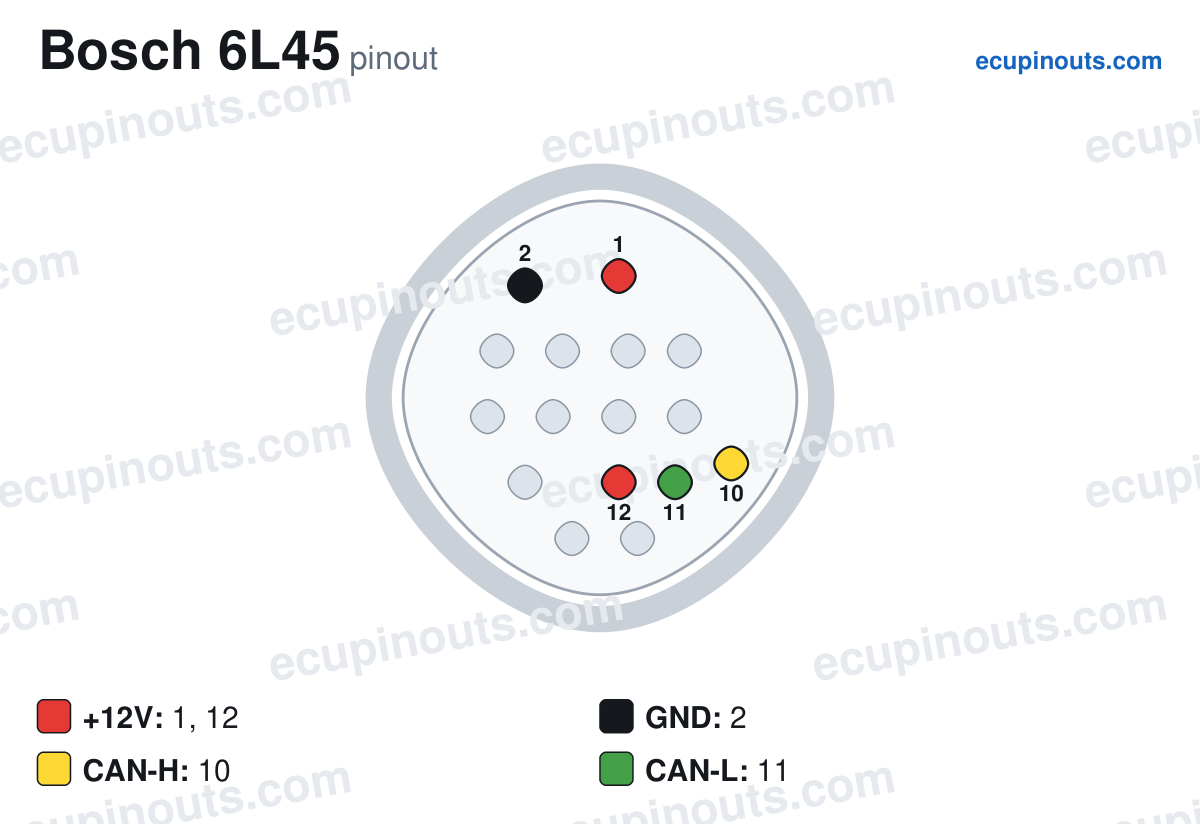

Podłączenie na stole — numery pinów

1+12V2Ground10CAN High11CAN Low12+12V
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (M58BW016DB).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

Schemat — 6L80 (CADILLAC)
Schemat — 6L80 (CADILLAC)
