6HP28 — moduł (ALPINA)

Skrzynie

Dane modułu

Marka
ALPINA
Nośnik / chip
MPC561/562
Tryb pracy
BENCH
Adapter
MP001/P003/P003+
Odczyt
EXT FLASH
Źródło
lista Skrzynie (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

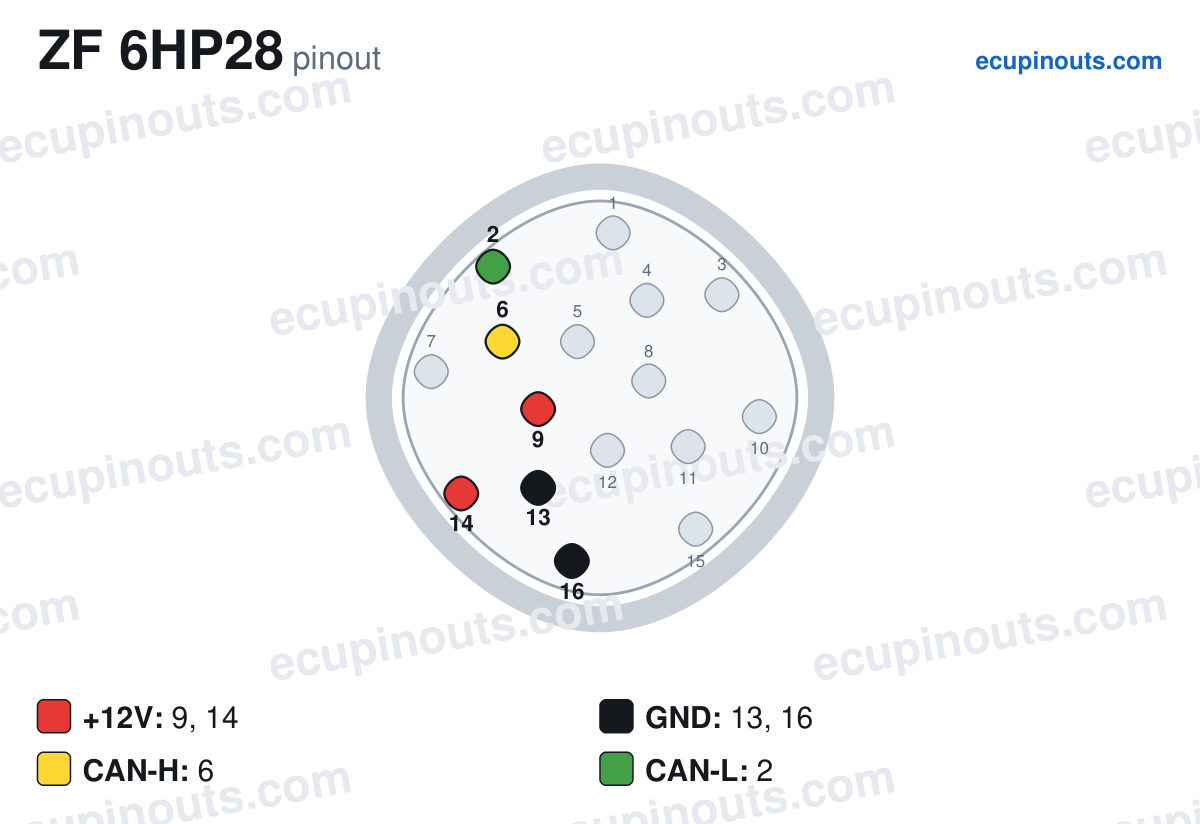

Podłączenie na stole — numery pinów

2CAN Low6CAN High9+12V13Ground14+12V16Ground
Numery z legendy producenta; przed podaniem zasilania sprawdź je w module.

Procedura

  1. Identyfikujemy moduł po numerze i pamięci (MPC561/562).
  2. Czytamy pamięć: OBDSTAR ECU MASTER, tryb BENCH
  3. Modyfikujemy dane (crash / immo / konfiguracja).
  4. Przeliczamy sumę kontrolną i zapisujemy.
  5. Test na stole lub w aucie.

Zdjęcia

Schemat — 6HP28 (ALPINA)
Schemat — 6HP28 (ALPINA)
