4N15 — sterownik (MITSUBISHI)

Dane modułu

Marka
MITSUBISHI
Producent sterownika
DENSO
Nośnik / chip
SH7059+93C86
Tryb pracy
BENCH
Adapter
MP001
Odczyt
INT FLASH, EXT EEPROM
Dodatkowo
CS · VIN
Źródło
lista ECM (OBDSTAR ECU MASTER)

Dostęp i sprzęt

BENCH / JTAG
OBDSTAR ECU MASTER · Xhorse Multi-Prog
adapter BENCH (P003/P003+/MP001) i zasilanie 12 V

Procedura

  1. Zdejmujemy sterownik i podłączamy na stole (zasilanie 12 V + CAN/K-Line).
  2. Czytamy pamięć SH7059+93C86 — OBDSTAR ECU MASTER, tryb BENCH/BOOT.
  3. Przygotowujemy plik: immo off / klon / korekta map — zależnie od zlecenia.
  4. Przeliczamy sumę kontrolną (CS) — bez tego sterownik nie wstanie.
  5. Zapisujemy przez OBDSTAR ECU MASTER i weryfikujemy odczytem kontrolnym.
  6. Montujemy w aucie, sprawdzamy komunikację i rozruch.

Zdjęcia

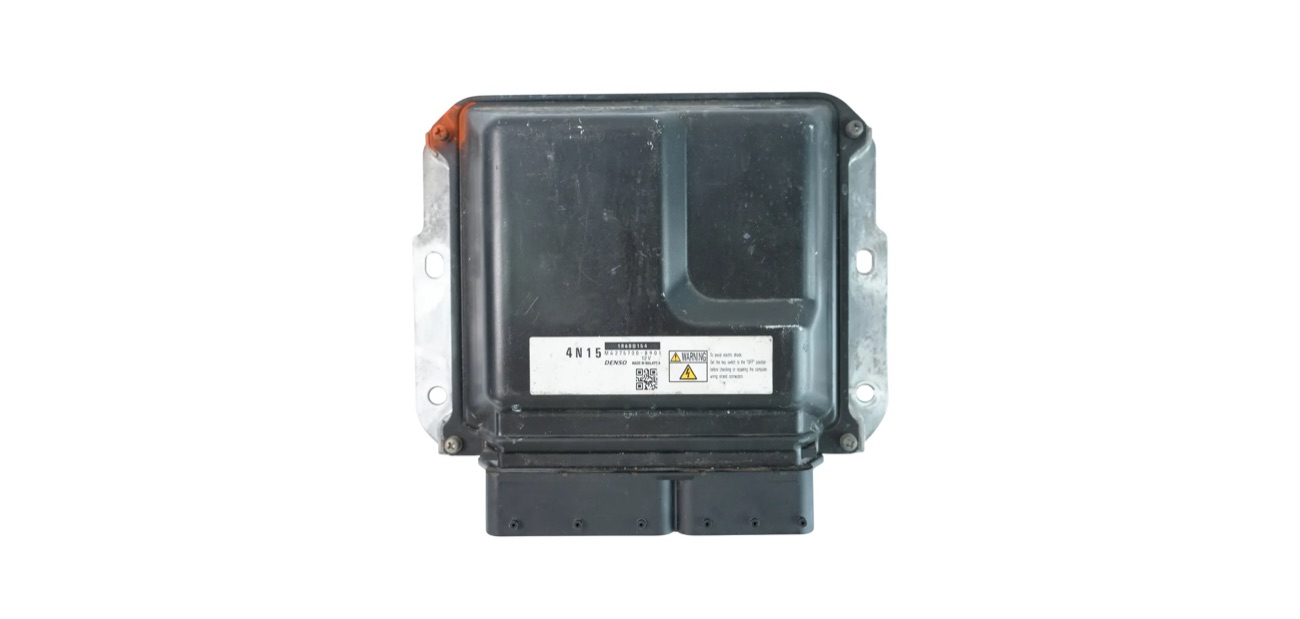

Blok — MITSUBISHI DENSO 4N15 ECU
Blok — MITSUBISHI DENSO 4N15 ECU

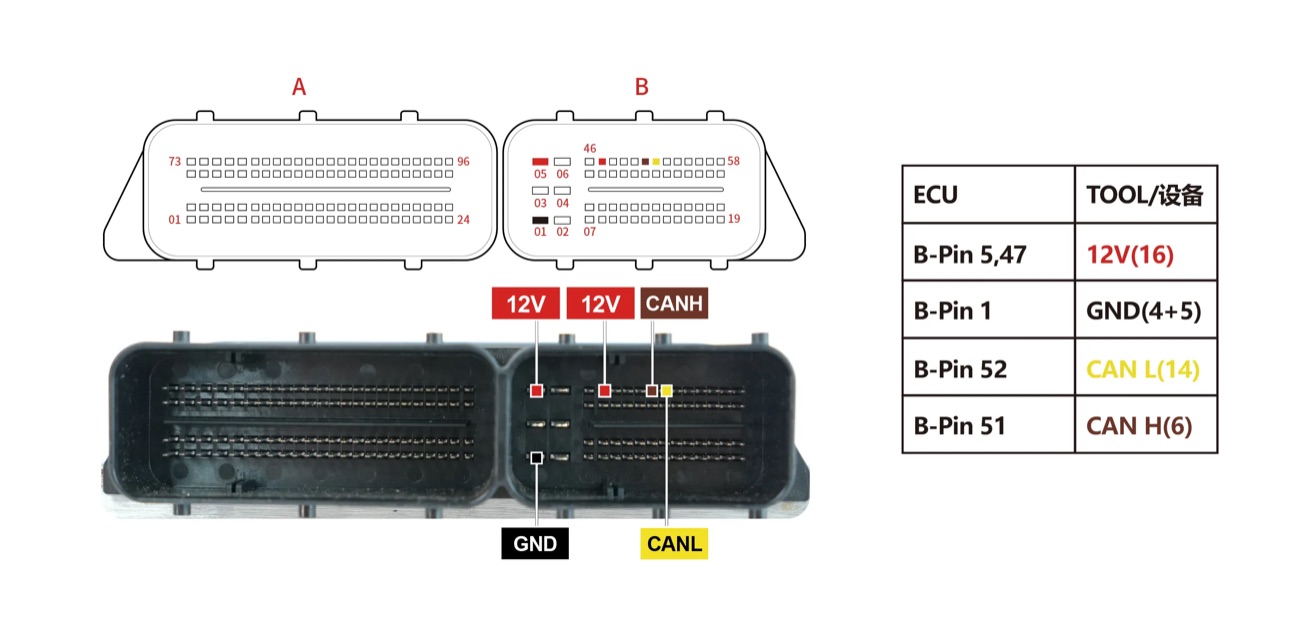

Podłączenie — MITSUBISHI DENSO 4N15 BENCH
Podłączenie — MITSUBISHI DENSO 4N15 BENCH
